Domácí CNC

[igorb]

hm... a co modelové situace:

uprostřed frézování se mi zlomí poslední nástroj 1,2mm a mám už jen 1,4mm - dá se pauznout, vyměnit nástroj, změnit korekce a pokračovat?

uprostřed frézování zjistím že jsem dal blbě korekci (ven/dovnitř) - dá se pauznout, změnit korekce a pokračovat?

mám 4 sestavy opakovaně za sebou na prkno balzy 1050mm, dojde mi 1050mm a mám už jen 950mm - dá se u konce prkna sestavu někde v půlce pozastavit, vyměnit prkno a sestavu dojet na tom novém? Obdobně to je se šířkou (nejsou jen prkna 100mm)

mám sestavu 8-mi dílů, výjimečně chci jen 3 z nich - dají se "vypnout" některé díly a ořezanou sestavu případně vhodně posunout vzhledem k nulám?

mám sestavu 8-mi dílů a během frézování zjistím že je vhodné/nutné změnit pořadí frézování - dá se pozastavit, změnit číslování (ještě nevyfrézovaných dílů) a pokračovat?

atd. atd.

Nebo na to všechno musím znova na PC do CAMu?

Ano

teda pokial nemas to repetovanie v ovladacom programe, ale veci o ktorych hovoris riesis v CAME ... a ty ho proste mas v step foure, ja ho mam oddelene od ovladaca frezy. Takze ja to urobim tak, ze bud urobim zmenu v cam nastaveniach (nastroj) alebo vyberiem len niektore operacie (vrtanie dier) a sejvnem to ... robim to na oddelenom pocitaci, lebo malovat v bordeli nebudem. Ten pocitac pri freze mam v sieti, tak on ten vysledok vidi. Vidim to aj na obrazovke, takze to mozem odpalit napriklad od polovice, alebo nechat ho robit len od - do ak som bol lenivy vybrat v CAMe len to vrtanie.

Ak tam ten pocitac nemam, ale robim cez kartu, tak s nou bezim nozne.

Takze z tohoto pohladu ten step four vyzera asi vyhodnejsie, ale ked robim zlozite veci ako 3d frezovanie, fakt by som nechcel CAMovat na pocitaci pri freze, tam mi vyhovuje CAD a CAM na jednom stroji a prenesiem Gcod ktory uz potom pri freze nezmenim (zmenim, ak sa mi chce bavit na urovni G codu, co je ale nezmysel u 3D frezovania), ale mozem napriklad nastavit rychlosti pre jednotlive nastroje v zaviskosti od materialu ... napriklad ked zistim ze som dostal lepive alebo chlpate drevo.

[Amper]

Estlcam se da pripojit rovnou k masine resp. k jednocipu co je na masine pres USB. Pak se daj delat velmi podobne veci jako u stepfouru.

Ovladaci panel masiny je viditelny napr na prilozenem videu.


[youtube]https://www.youtube.com/watch?v=ApBfHW7AhsM[/youtube]

[jyrry]

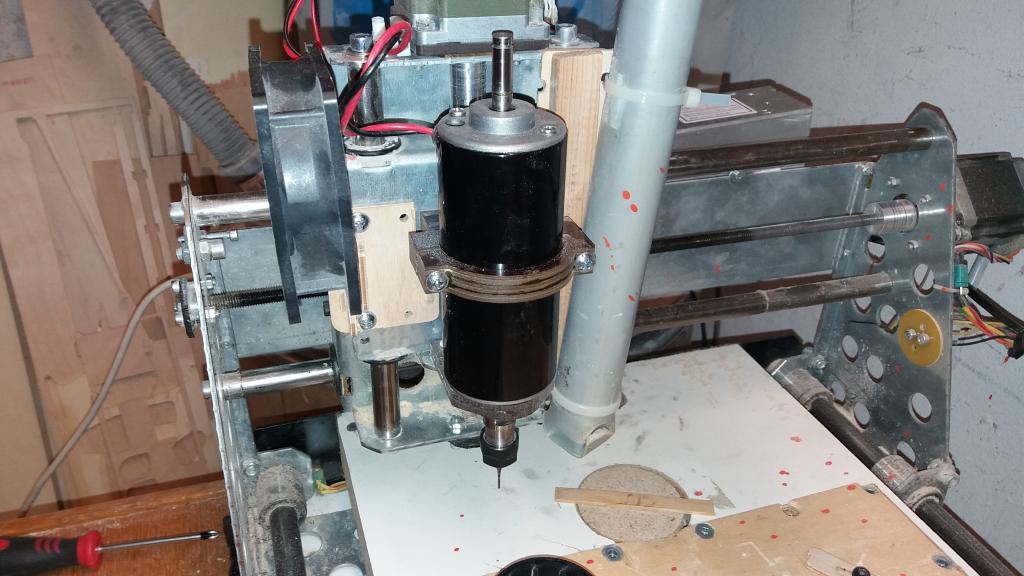

Používáte někdo tohle čínské DC vřeteno?

Nahoře byl takový jakovětrák a protože byl dost hlučný při vyšších otáčkách, demontoval jsem ho. Horní konec vřetena se ale docela dost hřeje (proto tam mám z boku ten méně hlučný ofuk).
Taky se vám to tak hřeje? Stačilo cca 10 minut na plné točky, frézování 3+3mm topolovka...

[igorb]

Nepouzivam, ale nedavno som videl take one co sa da primontovat na 5mm hriadel a je tam kliestina ER11 na 1/8" frezu ... silne premyslam ze by som to nahodil na nejaky 200g BLDC s heli reglerom a nahradil tym klasicne velke vreteno na male frzovanie povedzme 1mm frezou. neskusal si nieco take? Cakam od toho ze by to bolo tiche, lebo velke vreteno robi dost rachot pri viac ako 5000 otackach.

[jyrry]

... take one co sa da primontovat na 5mm hriadel a je tam kliestina ER11 na 1/8" frezu ... ... neskusal si nieco take? ...

Tak to už mám za sebou... vřeteno potřebuje mít "dlouhé" uložení = ložiska daleko od sebe...

[igorb]

No len ty nalozis 6mm preglejky a valis to 1.6 frezou a velkou rychlostou, to je nieco co by som ja dal uz velkym kresom, ja mam na myli pomale domace frezovanie max 3mm materialu (pena, balza, topol) nizkou rychlostou tak 1mm frezou.

Skor ma zaujimalo ci je to realne, hlavne upevnenie cervikom atd.

mam na mysli toto:
https://www.ebay.com/itm/Motor-shaft-Co ... SwmvpcLFMZ

Ale OK, tak neobezku? ta ma loziska daleko, ale zase mensie.

[jyrry]

Topolovka je mekka, jedu ji 1.2mm frezickou a rychlost snizenou z 840mm/min na 720mm/min , zlobi mi osa Y a pri vyssi rychlosti vynecha kroky
Ale ted jedu kartit 3mm, nastroj 1.3mm, 2 zabery, 340mm/min. Chvilema me znervoznuje ze slysim hlavne odsavani a pak osy, vreteno v tom zanika...
Ohledne hlucnosti muzu fakt doporucit.
Jo a inrunner jsem mel taky. Nesedlo mi to. Tohle je zatim nejlepsi.

[igorb]

Ja take veci idem 1mm pri 5000 a 1mm/s vtedy to mam uplne tiche (mam to doma), ale zlozitejsiu vec to robi dlho co mi nevadi lebo to bezi v noci aj hodinu, ale proste nechcem natacat na Kress motohodiny (je tam komutatorovy motor) ked by som to mohol robit pri 10000 BLDC pidimotorcekom a vyssou rychlostou. No uvidime. objednal som to, mozno sa k tomu dokopem.

[Lark]

Píšeš, že se hřeje v horní části, možná by stačilo na tu horní část udělat žebrovaný radiátor.

[jyrry]

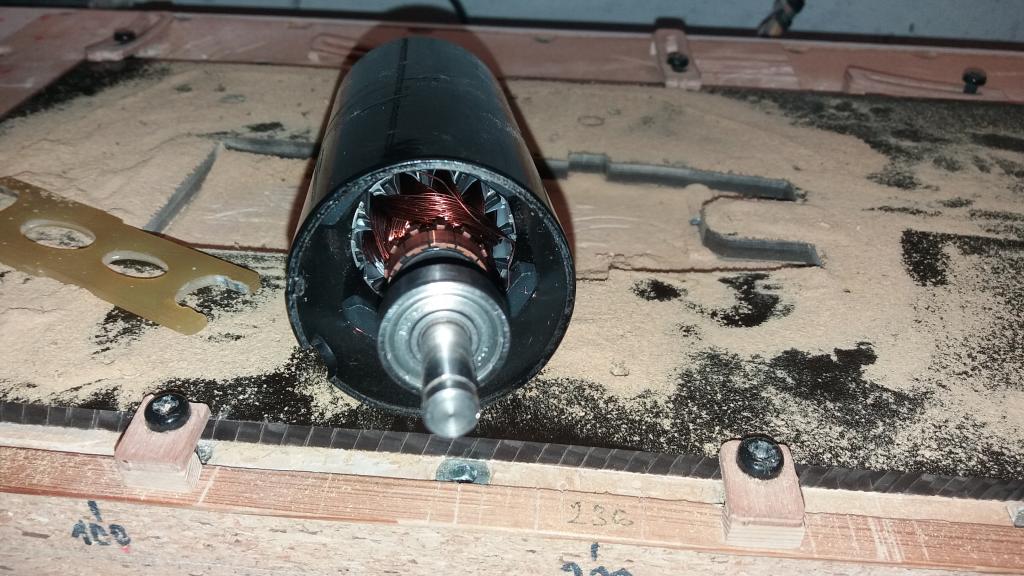

Hm, tak on se ten motor po cca 20-ti minutách frézování vyřešil sám. Zastavil v řezu (frézička samozřejmě v ... kopru...).
Po rozborce - číňan šetřil na impregnaci, vylezl drát a přešoupal se. Možná jak byl načatý od počátku tak to hřálo.
Jinak je to jen přerostlý Mabušák:

[zbek]

Nepouzivam, ale nedavno som videl take one co sa da primontovat na 5mm hriadel a je tam kliestina ER11 na 1/8" frezu ... silne premyslam ze by som to nahodil na nejaky 200g BLDC s heli reglerom a nahradil tym klasicne velke vreteno na male frzovanie povedzme 1mm frezou. neskusal si nieco take? Cakam od toho ze by to bolo tiche, lebo velke vreteno robi dost rachot pri viac ako 5000 otackach.

ja použivam cca 100g BLDC motor . Kleština ER11 tvoří zaroven i hřidel motoru . Ale ja na tom frezuji extrudak nebo EPP sem tam nějakou překližku .
Motor bere cca do 50W

[Celeron]

Po rozborce - číňan šetřil na impregnaci, vylezl drát a přešoupal se.

A je to aspoň trochu něčím zalakovaný, nebo vůbec nic? Jestli ne, tak na velkých točkách drát vyleze odstředivou silou a cvakne se o magnet.
Kámošovi se fest hřály ložiska na sklápěcím vřetenu na vnitřní díry na profi brusce na kulato. Na malý otáčky to nebylo moc, ale na velký se vřeteno nedalo udržet v ruce jak bylo horký. Už nevím, jaký tam jsou ložiska, asi kosoůhlý a strašně moc záleželo na jejich vymezení. Já mám ve vřetenu na MPCNC jednořadý japonce a na velkých otáčkách (cca 20000) se to celý taky dost hřeje. Tak jsem na vřeteno udělal žebrovaný chladič do kterýho fouká malej větrák a zároveň chladí regulátor stříďáku, co žene vřeteno. Motor oběžka se kupodivu uchladí sám, má jen sešikmený paprsky těla kterejma trochu žene vzduch do motoru.

[zbek]

Najit vhodne ložiska do vřetena je trošku ořišek .

[jyrry]

Koukám že máme stejné zkušenosti s ložiskama
Původní (dělané) vřeteno jsem zkoušel s ložisky z Tobexu, japan i čína a nepřišlo mi to tak rozdílné na hluk ani v životnosti.

Jirko, ten DC motor to má zalakované, ale jen tak slabounce, až nenápadně. Asi jak se to povedlo...
Spojil jsem to (nejspíš je tam o závit míň), točí se to (zatím na 14V 1750 ot), uvidím až to připojím na ten zdroj, dává až 55V.

[Lark]

Do profi vřetenech jsem kdysi opravářům ty kroužky do kosoúhlých ložisek brousil a musely být opravdu přesné a jen "lehce táhnout", ale to běhalo v olejové mlze a na každé straně byly 2ks.
To vinutí by to chtělo řádne naimpregnovat, ale pak ten rotor budeš muset vyvážit.
