Funguje to. Už tisknu ze svých dat

[igorb]

tak si teraz kup dreveny filament a uz nepolames frezicky na vymetovej topolofke

[Lark]

Ten Brutus je šíleně složitej a je plný nespojených okrajů. Ty oranžový čárky jsou nespojené okraje (12498) a celkový počet trojůhelníků je 1.488.912. Na tak malý kousek šílenost. Nechápu proč to kolem těch oblouků tak strašně kouskuje a už vůbec ne, proč ty svislé plochy v těch drážkách rozseká i vertikálně na 7 až 8 vrstev. Nauč se dělat všechno rovnou v Rhino a uvidíš že to bude lepší. Za cvíli ti to pude bez nejakých konverzí. Přihodil jsem i ten upravený kužel. Zbytek máš v mailu.
P.S. Zkus pro export do IGS ještě ty další varianty, jestli v některém nebude líp zachovaná struktůra.

[Lark]

Největší neštěstí jsou právě ty polylines z mraku segmentů.

[jyrry]

... uz nepolames frezicky na vymetovej topolofke

Nelámu. Našel jsem všelék

[jyrry]

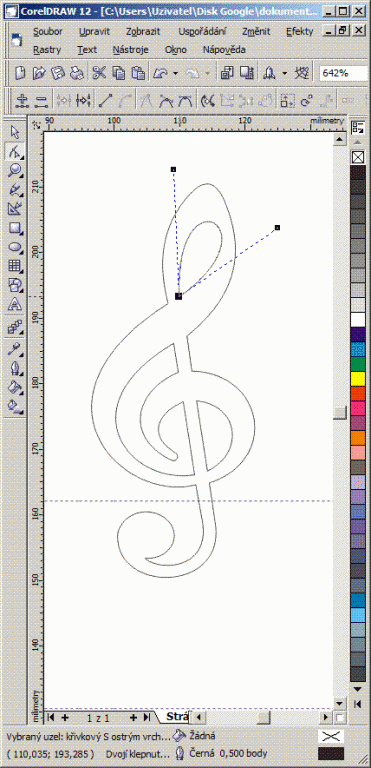

Asi se to kreslení ve Rhinu časem naučím ale na křivky a práci s nimi je ten Corel pro mně super. Navíc už toho spoustu v něm mám a teď i zhruba vím jak to z něj dostat aby mi to přijatelně tisklo.

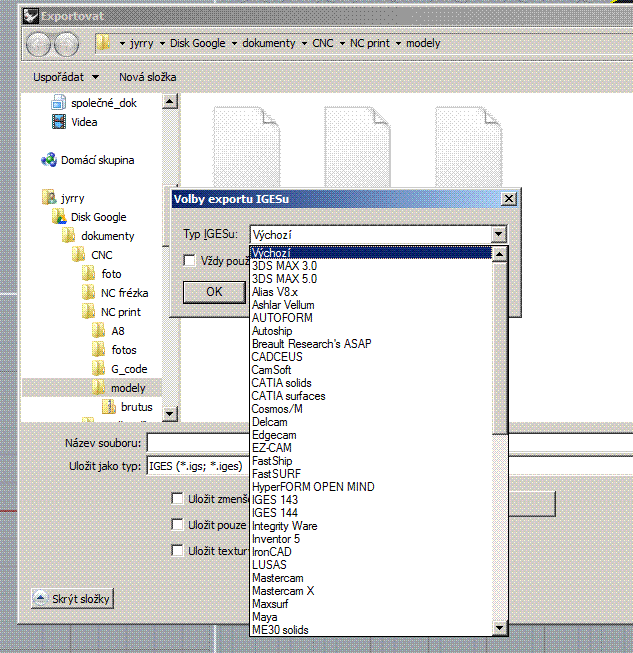

Ty exporty do IGESu .... no... tady je vidět něco kolem poloviny možností...

[Lark]

Ty přílohy mi nejdou zobrazit. Jinak jak jsem ti psal, problém je, že ty křivky z Corelu ti to exportuje jako polylajny, takže tvar je potom hodně segmentovaný a není hladký. Jinak to modelování křivek v Rhino nemůže být nijak moc složité, jde jen o to zvyknout si na trochu jiný postup. Není v něm funkce na převod polylajny na křivku? Já ho neznám, takže neporadím.

[jyrry]

Opravil jsem formát na gif, to už funguje lépe.
Podrobnosti k Corelu v emailu

[jyrry]

.... modelování křivek v Rhino nemůže být nijak moc složité, jde jen o to zvyknout si na trochu jiný postup. ....

No právě

[igorb]

Tak ja poznam Rhino aj Corel celkom dobre, a mozem povedat praca s krivkami je rozdiel tak 2 tried.

Rhino ma 2 mody narabania s krivkami jeden nesikovny a druhy este nesikovnejsi :- ))))))))

[Lark]

Tak Rhino jsem bohužel viděl jen z rychlíku, takže snadnost nebo problémy s tvorbou křivek nedokážu posoudit. Zkošel jsem ale ten "houslový klíč" od jyrry v DWG načíst do DrafrSight, kde jsou křivky zachované jako BSpline. Tak jsem exportoval do DWG R2004-2006, DXF R2004-2006 ASCII a DXF R2004-2006 Binar a ve všech formátech zůstanou křivky zachované jako BSpline. Všechny i originál od jyrry se do Catia načtou jako výkresy, ze kterých je zkopíruju jako jednoduché hladké křivky do skicáře, a pak z nich vytáhnu hladký solid.
Zkus mi ještě poslat ten "brutus" v DWG.

[jyrry]

... Zkus mi ještě poslat ten "brutus" v DWG.

Nepošlu. Už vím kde soudruzi z NDR udělali chybku...
Já ten tvar upravoval z frézovacího podkladu a části obrysů jsem udělal jako ekvidistanty k hladkým křivkám... desítky až stovky pidiúseček... Corelu to nevadí, StepFouru to nevadí ale Rhinu to vadilo.

[Lark]

No tak hlavně že si na to přišel.

[jyrry]

No, jsou v Corelu ale tvary křivek které mají třeba jen dva nebo dokonce jeden řídící bod a příslušné vektory... A s těmi to pak selhává taky. To ale pořeším, když o tom vím.

[Amper]

kdyz exportuju ze Sketchupu tak si muzu urcit jak to ma zpracovat krivky. Vim ze treba jednu verzi proste EstlCam nespolkne (myslim ze polylines)

Nemas to tam nekde blbe nastavene ? Ze to treba rozebere zbytecne na prvocinitele
