Identifikace tranzistoru

[geriatrix]

Upravil jsem svůj příspěvek výše, objednej oba a vyzkoušej, není to taková pecka, tan integráč dodává impulsy o různé šířce do toho spáleného tranzistoru a ten se podle toho otvírá a spouští motor"zjednodušeno" Výběr obvodu záleží na odběru motoru, ale jeden nebo druhý by měl jít........teda doufám

PS: silnější neznamená lepší, ten obvod NE555 ho nemusí vybudit, ne bo ho bude spínat špatně, to záleží na ostatních součástkách, prostě fungovat by měli oba, jeden lépe a jeden hůře, ale to už si vyzkoušej.

[Doktor]

OK. Já to nechám zatím ještě otevřený kdyby někoho něco napadlo.
Objednam to asi u GES. Kupodivu berou platbu PayPal a mají velmi rozumné poštovné na tohle drobotí.

Jinak předběžně bych dal do výběru tedy něco takového:
http://www.ges.cz/cz/irl2203n-GES04901745.html
http://www.ges.cz/cz/irl3803-GES04901746.html
http://www.ges.cz/cz/irlz44n-GES04913307.html
http://www.ges.cz/cz/irfz44n-GES04913224.html
http://www.ges.cz/cz/irfz48n-GES04913205.html

Je tam něco vyloženě nevhodného?

[Doktor]

Takže spíš něco kolem těch cca 50-60A a 30-55V ano?

[Doktor]

Tak sem objednal tři kusy - IRL2203N; IRFZ44N a IRFZ48N. Všechno mají v Plzni skladem, tak to snad dorazí ještě tento týden. Pokud ano, tak tam zkusim o víkendu něco napájet a poreferuju jak sem dopad.
Klucí každopádně díky za rady!

[arda1]

Stačilo vzít třeba ten IRL3803 - pokud bude zbytek OK pojede to pokud ne pak ani ty tři ti nebudou k ničemu- Radek

[JardaRůžička]

Přednostně bych použil ten IRL2203N. Jediný z těch tří je "logic level", tj stačí mu menší napětí na dokonalé sepnutí. U mosfetů nemusíš mít obavy z toho, že bys silnější nevybudil. NE555 přes odpor 330 ohm je dostatečně tvrdé buzení, určitě to fungovat bude.

[fokker1]

IRL2203 určitě půjde. Mám dva motory z akuvrtaček v tanku a v reglu mám dva tyto MOSFETy, buzené z Picaxe14M2 (napájeného 5V) taky přes odpory 330R. Jsou bez chladičů a nijak moc se nehřejou.

[Doktor]

Ahoj.
Tak dneska přišla obálka s tranzistorama.

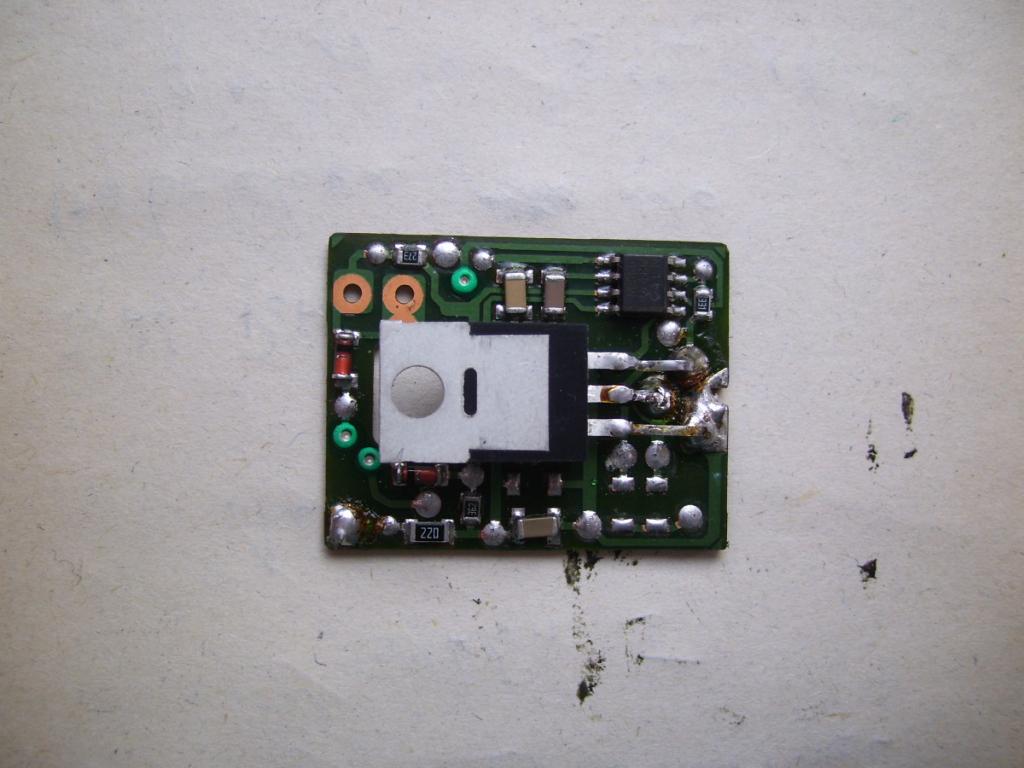

Napájel sem tam tedy ten doporučovanej IRL2203N:

Jelikož mam na pájení akorát pistolovku, tak sem si netroufnul jít s letováním až na desku a raději uštíp původní tranzistor a novej naletoval na původní pacičky. V tom by problém hádam být neměl. Bohužel regl s novým tranzistorem nejede. Ostatní součástky na oko i na nos vypadají nepoškozeně.

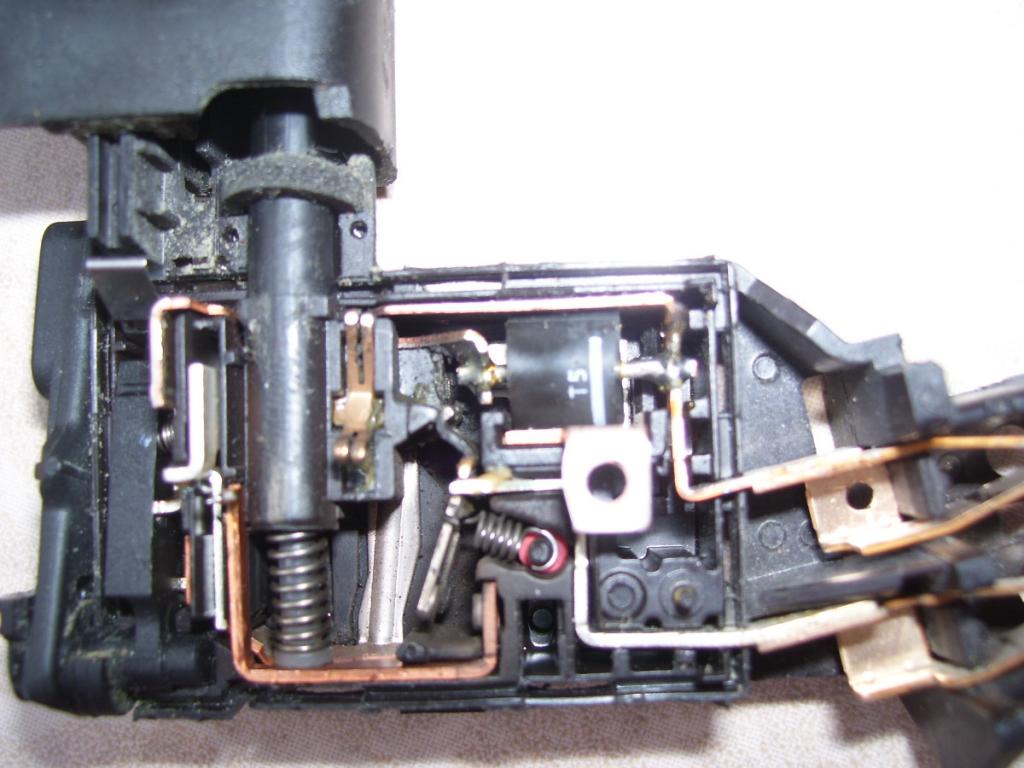

Co se mi původně moc nechtělo bylo sundání tišťáku z regulátoru z obavy aby na mě nevyskočil nějakej mechanickej "čert". Nicméně sem tak udělal a:

Ten černej váleček "T5" bude tipuju nějaká dioda. Na oko poškozeně nevypadá, ale celá ta mechanika je cítit. Jestli tou diodou nebo mechanickejma spínačema netušim. Teď už raději kápnu božskou a přiznam se že sem já debil napíchnul regulátor obráceně. Tedy na výstup reglu sem zapojil v nějakém "chvilkovém nesoustředění" aku.
Když tu diodu vezmu multimetrem testem diod, tak ukazuje v obou směrech 0. To asi nebude dobrý co?

[fokker1]

To je zpětná dioda. Pokud je zkratovaná, nejspíš odešel další tranzistor. V každém případě se nemůže točit motor, protože ta dioda je k motoru připojená paralelně.

[JirkaA]

jestli je pripojena paralelne k motoru, tak ji takhle nezmeris. Odpor vinuti motoru je maly, proto tam nameris nesmysl.

[jyrry]

skoda ze ten obrazek neni vetsi, kousek doprava... tipuju ze ten cely dil je vyjmuty z vrtacky a motor u toho neni pripojeny, tedy merak ukazuje ne blbost ale realitu, ze je proslehnuta ta dioda.

[Doktor]

Ano celej ten regl je vyjmutý z vrtačky a není na něj nic napojeno.
Já se pokusim ji odpoledne odpájet jestli na ní bude nějaké označení. Velikost pouzdra je asi P6 (P600?). Průměr to má 8mm a délku 7,5mm. Samotnej regl je 14,4V/25A. Jestli sem zkazil další tranzistor díky té diodě se uvidí. Každopádně jestli budu objednávat diodu tak vezmu i tranzistor. Zatim je oprava finančně v přijatelných mezích. Až se bude blížit hodnotě nového reglu (dostupné v USA za cca 900,-CZK ), tak si začnu ťukat na čelo.

Zatím díky.

[Doktor]

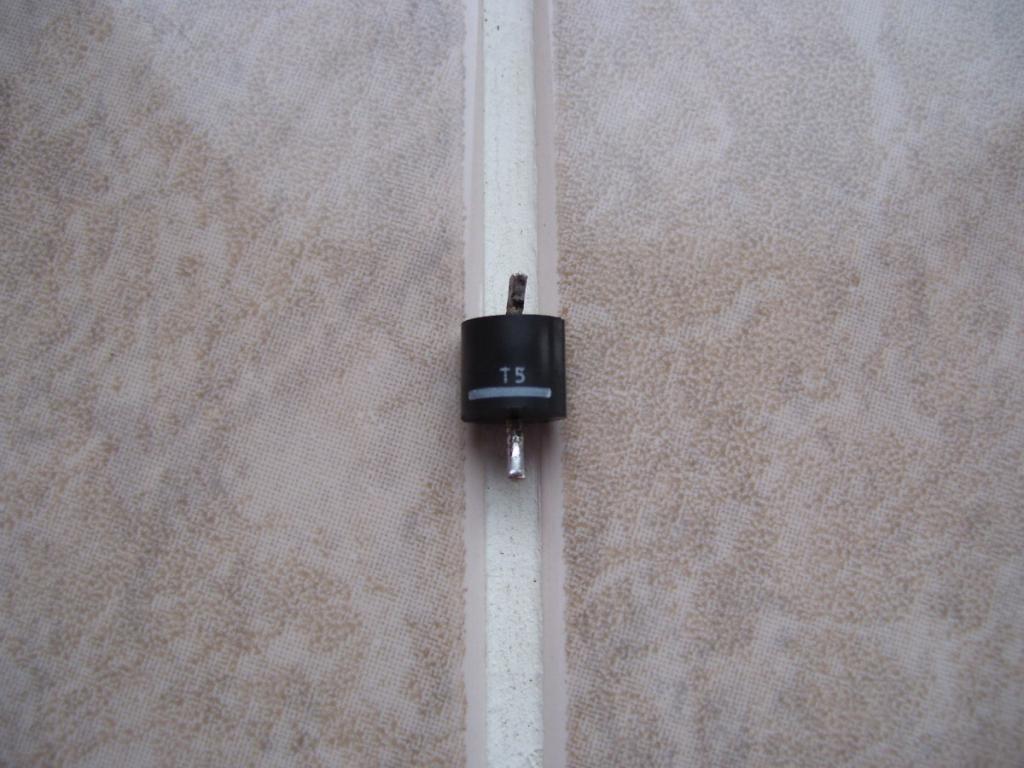

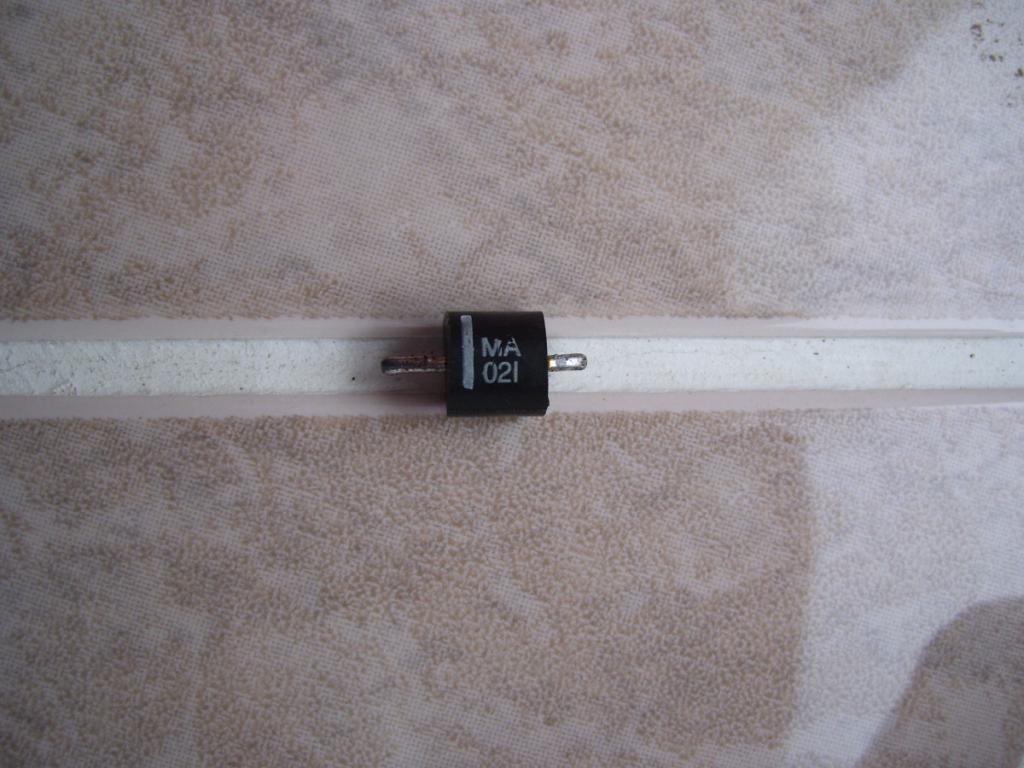

Tak se mi dostalo času a tu diodu odpájel.

I venku na ní v obou směrech nic nenaměřim. Cejtit není. Ohledně jejích hodnot sem na tom úplně stejně jako s tim tranzistorem. Tedy v p.... .
Takže sem odkázenej pouze na vaší pomoc čím to nahradit. Koukal sem jak do GME tak do GES a chytrej z toho nejsem.
Pokud někdo přispěje radou tak mu za to předem moc dík.

[Victronix]

Tato dioda je pravděpodobně tato.
Pokud nakupuješ v GESu zkusil bych tam vrznout SB3100-TAP.

[fokker1]

Teď už raději kápnu božskou a přiznam se že sem já debil napíchnul regulátor obráceně. Tedy na výstup reglu sem zapojil v nějakém "chvilkovém nesoustředění" aku.

Pokud jsi připojil aku na výstup, tak pravděpodobně přepólovaný tak, že se dioda ocitla v propustném směru, zkratovala aku a tudíž logicky odešla. Tranzistor asi shořel poté při správném zapojení, kdy se zkratoval přes tu prošlehnutou diodu. Takže po výměně těchto dvou součástek by to mohlo chodit. Ale za nic samozřejmě neručím.
