Máš to fakt moc šikovně navržený. Koukám, že na Z suportu máš i stírátka a asi i pružné dorazy. Je tak?

[Rosta2]

Máš to moc pěkný, zvlášť závidím to podtlakové upínání, já šroubuju a je to opruz...
Já to mám stále jako provizorium na hraní, ale už to schroustalo pěkných pár desek hlavně topolovky na blbinky, teď Vánoce udělaly zatím asi 6 tabulí...

To upínání podtlakem, vyskoušel kdysi a používá ho samo dál - Martin ( krizma ) určitě ho znáš, já jsem jenom zvolil z technologických důvodů trochu jiný tvar toho frézovacího stolu a připojení těch hadic. Ale pokud chceš aby ta tabule překližky skutečně držela fest, po celou dobu frézování, na tom frézovacím stole, tak musí být všechny frézované díly k té tabuli přichycené můstky ( path ), (aby se nezmenšovala plocha toho co je držené tím podtlakem ) je to vidět na té první fotce z těch tří předcházajících, tak je na těch žebrech vidět to vyjetí osy Z nahoru, aby vzniklo přerušení toho frézování. Pokud se jedná o malý kousek překližky, která se bude frézovat, tak ji ještě pojistím malými kapkami prstolepu v rozích k tomu frézovacímu stolu. Já tedy nějak nesleduji, kolik už jsem toho vyfrézoval, ale v koši mám cca 200 ngc kodů, někdy se mi stane, že někdo chce stejný díl fréznout znovu, tak zalovím v koši a je vymalováno . Jinak už jsem mírně cca o 1° pootáčel bronzové TR matice na osách X a Y, abych eliminoval vůli vzniklou provozem. Kdysi jsem přemýšlel, nad nějakým počítadlem hodin toho frézování, ale nějak jsem na to pozapoměl, a ani to není důležité. Spíše je důležité, aby před každým frézováním byli TR šrouby namazané, a i během frézování TR šrouby přimazávám. Na ose X se maže tlakově "dekalamitkou", a osu Y a Z olejničkou.

[jyrry]

Ze zvědavosti jsem se juknul na frézovací programy (stepfour nepoužívá G-kód), mám jich momentálně 614 v 63 složkách, z toho mých je 381...

[Rosta2]

Máš to fakt moc šikovně navržený. Koukám, že na Z suportu máš i stírátka a asi i pružné dorazy. Je tak?

Ty stírátka jsou na všech kuličkových vedení tj. osách X a Y, jsou přímo součástí toho kuličkového pouzdra. Na ose Z je lineární vedení, ( kolejnice ) domeček tohoto vedení má také stírátka, jinak to ani nejde to by se tak brzo dostal prach a bylo by po domečku, to stejné platí i o kuličkovém pouzdru. Ale co je důležité, tak se tyto díly musí mazat správným tekutým tukem, ( 00 - 000 ) aby bylo zajištěné správné mazaní, a aby stíratka dobře stírala při pojezdech. Na ose Z v horní části jsou sice něco jako pružné dorazy, které jsem tam dal při montáži, a pak jsem je zapoměl odstranit, měl jsem obavu, co kdyby se něco stalo, ale ty dorazy, by stejně nic nezachránily. Já už to neumím, no spíše si nepamatuji, jak se má počítat sila na šroubu TR 16 x 4, když s ním točí krokový motor 1,9Nm, myslím že ta sila bude dost velká, aby tu horní část té osy Z zdeformovala .

[Rosta2]

Ze zvědavosti jsem se juknul na frézovací programy (stepfour nepoužívá G-kód), mám jich momentálně 614 v 63 složkách, z toho mých je 381...

V okolí zas tolik potencionálních zájemců o frézování (modelářů) není, takže toho nemám tolik, ale úplně to stačí (stepfour nepoužívá G-kód) a čím se to tedy řídí? Já tedy neznám kromě toho G-kod, nic jiného ani jsem po ničem jiným nepátral. Prostě, SheetCam + Linux cnc, je pro mě úplně super kombinace na frézování v 2,5D .

[Mad_Box]

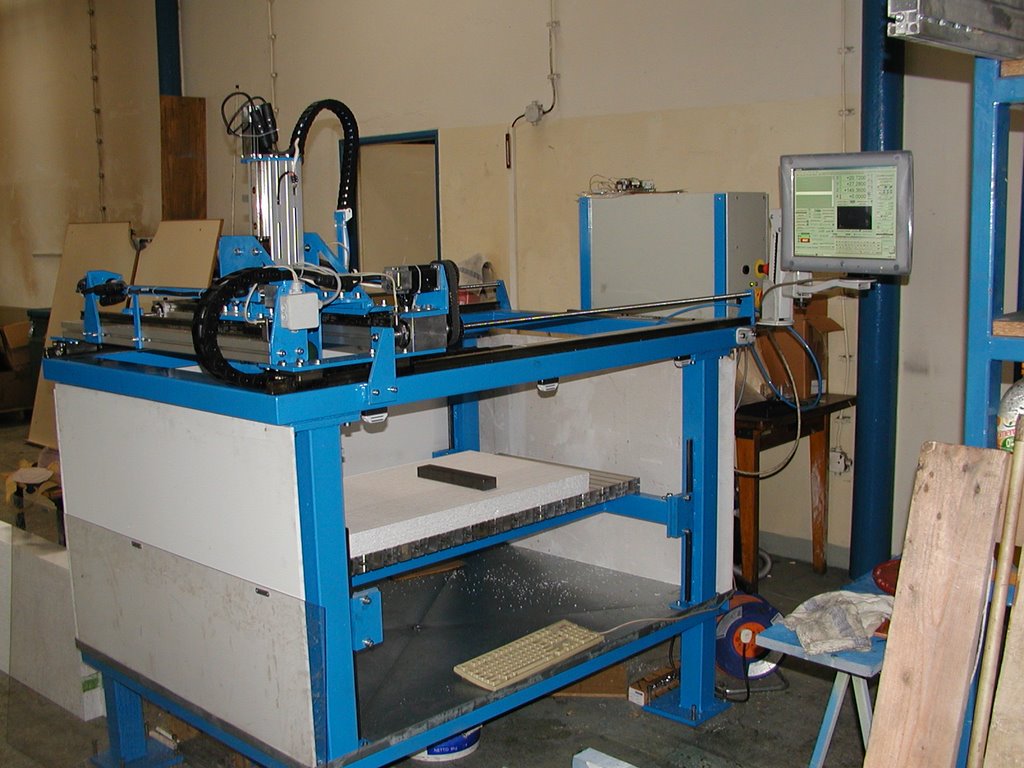

Tak taky přidám foto své mašinky. Teď když na to koukám tak už jí v lednu bude 7 let a zatím jede bez větších obtíží. Výhoda této koncepce je možnost obrábění pod emulzí, případně i hodně prašných záležitostí vpodstatě naprosto bezprašně pro okolí (Na fotce ještě není horní roletka)

[petrct]

Pěkná práce CNC , a co je to na té 3 fotce ?

[Mad_Box]

Na 3 fotce jsou zvukovody pro výškové repro.

[petrct]

Aha , no mne nenapadlo , to mi připadalo jako stínítko na lampu. Ale lidi jsou ruzní a za své zhmotněné představy jsou ochotni zaplatit, znám to z vlastních zkušeností.

[petrct]

jestli se mohu zeptat , jak máš velkou pracovní plochu a zdvih. XYZ a máš tam metrickou tyč nebo kuličkáč

[Mad_Box]

Celé se to pasovalo do tohoto

Jsou tam kuličkáče. Rozjezdy jsou cca 1200x650x300 (U Z osy se to liší nastavením stolu a použitým vřetenem)

[petrct]

To vypadá dobře, materiiál byl MDFka ? mám tomu rozumnět že máš stavitelnou výšku stolu?.
Jse tak blbě ptám, bo chci postavit cnc na obrábění dřeva , Stolařina mne vždy bavila, ale ne ta, lamino, kuchyně, smrad z přiskiřic, ale klasika dřevo a atyp. No neni to ani o kšeftu, ale spíš o tom že to chci postavit a rozšířit si zkušenosti z těchto technologii.

[klingon77]

Tak taky přidám foto své mašinky. Teď když na to koukám tak už jí v lednu bude 7 let a zatím jede bez větších obtíží. Výhoda této koncepce je možnost obrábění pod emulzí, případně i hodně prašných záležitostí vpodstatě naprosto bezprašně pro okolí (Na fotce ještě není horní roletka)

To na posledni fotce je mi nejake povedome

[Mad_Box]

Tak to netuším odkud

[jyrry]

... (stepfour nepoužívá G-kód) a čím se to tedy řídí? ...

To nevím, ale na "kreslicím" PC vysypu z Corelu HPGL (*.plt) případně dxf, to na "frézovacím" PC nacucnu do StepFouru, přiřadím vrstvám nástroje, rychlosti, hloubky, dál objektům korekce (dovnitř, ven, bez, případně další offset), startovací body, pořadí, umístím celou sestavu v osách, případně otočím ... no a už frézuju, ten StepFour rovnou posílá step-dir na LPT... Žádný mezičlánek do G-kódu (CAM či co).
V práci G-kód používám pro NC vysekávačky, píšu ho často v notepadu, pomáhám si excellem...
