Ještě jsem zapomněl jednu užitečnou funkci StepFouru kterou jsem donedávna (nechápu proč) nevyužíval - při nacucnutí dat mohu nastavit ignoraci mezery mezi entitami v řádu setin až desetin - krásně se tak spojí rozsekané miliony úsečíček z Autocadů a udělají z rozkouskovaného objektu celistvou entitu... Problém hlavně dodaných dxf z různých AutoCADů, inventorů a spol.

Dnes jsem odzkoušel regulaci otáček vřetena (mám v něm BLDC motor NTM 3542 1800kV) poněkud jiným způsobem než klasickým řízením BLDC reglu servosignálem. PWM servosignálu mám teď "naplno" a měním napětí zdroje. Pokusně jsem si upravil spínaný zdroj 12V/7,2A - vytáhnul jsem ven potenciometr pro jemné dostavení napětí a změnil jeho hodnotu abych dosáhnul širších mezí pro nastavení napětí. Zkoušel jsem jet na 8V a ejhle, otáčky při zatížení zdaleka tolik neklesly jako když jsem obdobné otáčky nastavil servotesterem a zajel do materiálu. Teď mám upravený "ostrý" zdroj pro vřeteno - 18V/10A - upravený tak že mohu regulovat jeho výstup v rozmezí 7,2V - 18,2V a zítra to testnu důkladně.

[Lark]

To spojování udělá přímkou, nebo prodlouží i křivku? Při setinových dírách je to jedno, ale při několika desetinách už by to mohlo být na malých rádiusez znát, i když pro naše potřeby je to i tak asi skvělý.
Nebude při té regulaci napětím klesat krouťák? To PWM by snad mělo být právě v tomhle ohledu lepší. Nebo se pletu?

[jyrry]

Spojení mezer nevím jak udělá, zatím jsem tím spojoval jen přilehlé čáry, rozsypané, ne vzdálené. Ale zkusím to.

Krouťák právě že zůstává, alespoň podle toho jak nezpomalí když na frézičku najedu kusem překližky. Zítra to testnu frézováním.
Zkoušky s YEP reglem a módem governor jsem již absolvoval se začouzením z YEPu

[Lark]

Schválně vyzkoušej jak velkou díru to dokáže propojit.
Ten governor se holt snaží udržet otáčky za každou cenu. To by asi ten regl musel být hódně předimenzovaný, ale pak by zase nemusel vydržet motor. Myslím, že na frézování je to asi zbytečné. Ba naopak při karambolu se to může zastavit.

[jyrry]

Trochu jsem otesal obdélník, v rozích mezery 0,9mm - v pravém horním užráno jen z jedné úsečky, vpravo dole z obou, horní úsečka mezera 0,9mm, levý horní roh rádius a ten přerušen cca 0,9mm mezerou. To jsem vyexportoval do HPGL (jak mám zaužíváno) a do dxf verze ACAD R14.
Výsledky musím jen popsat a namalovat v Corelu; z té DOSovské obrazovky to nesejmu

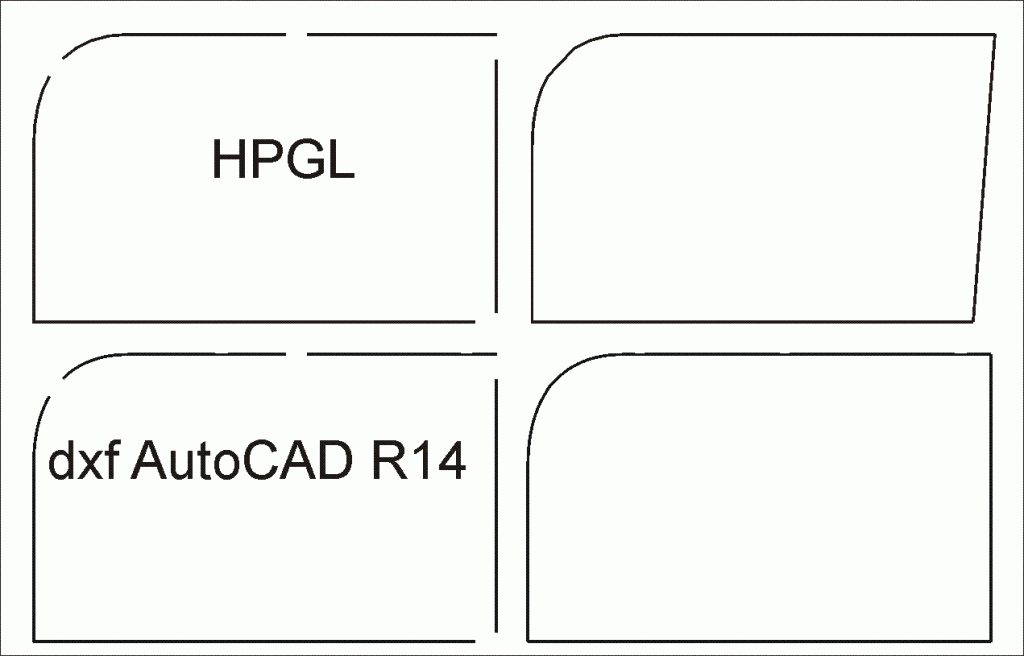

Při importu do StepFouru bez spojení to dopadlo klasicky - mezery jak byly, rozpadlý objekt na segmenty. Se spojením a tolerancí mezer do 2mm se to zachovalo zajímavě - vpravo je vidět že to spojilo pravou úsečku nahoře dobře ale dole to její konec (je orientovaná shora dolů) přicuclo k začátku dolní úsečky, čekal jsem že doplní krátkou šikmou úsečku ale ono ne. Rádius (lomenou čáru) to opticky doplnilo slušně. celkově vzniknul celistvý uzavřený objekt.
Import dxf dopadl při nespojení standardně (s mezerami), zato při spojení StepFour ty mezery vyplnil lépe než při importu z HPGL, rádius přitom rozsekal na krátké úsečky, vzniknul celistvý uzavřený objekt.
Ještě to zkusím s velkými mezerami.

[jyrry]

Tak strop toho spojování mezer je 5mm, víc nedovolí nastavit mez ignorace.
Zvětšil jsem ty mezery na 4mm a je vidět že z HPGL to hýbe koncovým bodem úsečky, kdežto z dxf to nastaví v průsečíku tečen - na křivce to je vidět nejlépe, mezeru vyplnil "stříškou" z úseček tečných ke křivce v jejích koncích, chybějící pravý dolní roh hezky doplnil:

[Lark]

Já bych řek, že se to chová docela slušně. Ty větší mezery už jsou vidět a opravíš je ručně.

[jyrry]

Já bych řek, že se to chová docela slušně....

Já taky

[jyrry]

Tak asi 3 hoďky frézování a úprava zdroje se osvědčila.
Jen pro jistotu, kdyby to někdo dělal:
Jeden můj zdroj má adjustační trimr zpětné vazby mezi vstupem zpětné vazby a zemí - tedy dolní odpor děliče; když se přeruší (mám poťák na konektůrku), zdroj sjede na min. napětí.
Druhý, ten "ostrý frézovací" má ale odpor mezi plusem výstupu a vstupem zpětné vazby - tedy jako horní odpor děliče a když tam není, napětí vesele vyskočí na 50V...
Tak kdybyste se v tom šťourali, tak opatrně
(dal jsem tam pevný odpor, se kterým to dělá 25V a poťák je paralelně k němu, ten to srazí na 18V - 7,2V)

P.S. Jsou to vestavné zdroje z ebay, podobné/stejné jsou dostupné i v GESu apod., tedy žádná exotika ale poctivá standardní Čína

[jyrry]

Včera jsem testnul tento driver .
Chci osadit novou frézku a zatím jsem vzal na zkoušku jeden. Za ty peníze řekl bych velmi slušný (měl jsem podobný s TB6560 a ten se mi nezdál, navíc trvale pískal). Tento je zticha, při 2,5A se nehřeje, na ose Z (osazené NEMA17) maká srovnatelně s A3977. Asi zítra ho testnu při delším frézování a zkusím ho nasadit na osu X, tam mám NEMA23 a mohu mu trochu naložit.

[jozefbb]

Tak k tomuto sa v cinzakovych priestoroch urcite nedopracujem. Freza +vysavac=vyhadzov z priestorov. Ale pozeral som pokial sa to kupuje tak to stoji okolo 2000€ a zahliadol som laser za 60 tis kcs. To by rachot nemuselo robit, ale asi to tiez potrebuje aspon minimalne odsavanie, necitit tam spallene drevo? Ma niekto skusenosti?
Ako napriklad toto
http://www.najnakup.sk/boukal-naradie-s ... e_44171375

[Smartyn34]

Jestli to smrdí nevím, ale odkaz co jsi dal je na gravírovací laser, tím toho moc nenařežeš

[jozefbb]

Ze by 40W nepostacovalo na prerezenie 3mm topolky , alebo balzy. Zivotnost udavaju 1500h. Ale pri akom nastavani vykonu . Skor si myslim, ze rezat to bude, ale kolko vydrzi trubica pri tom rezani
Pozeram, ze ani toto nie je jednoducha sranda, treba k tomu urobit pravdepodobne nejaky uzavrety okruh na chladenie vodou. Alebo to ma v sebe , len sa to naplni vodou, asi sotva

[zdenek 304]

jyrry. zkusím ho nasadit na osu X, tam mám NEMA23 a mohu mu trochu naložit.

Juro,jak dopadl žátěžovací test toho drivru? Jaké V.a A jak to topí?

[jyrry]

Zatím jsem se k přepojení z osy Z na osu X nedostal, ale na tom Z to už pár hodin odjelo a je to OK.
Napájím to 28V (víc mi zdroj momentálně nedá), proud jsem pro NEMA17 nakonec nastavil 1,8A.
