Malý stojánek na vrtačku (Dremel apod.) - vlastní výroba

[Ticcino]

Měl jsem ho. Myslím za 600Kč. Není to žádný zázrak, tak jsem si za 1500 koupil stojanovou vrtačku a tenhle stojánek jsem za 500Kč prodal. Samozřejmě bez svěráčku, který celkem používám.

[Drondys]

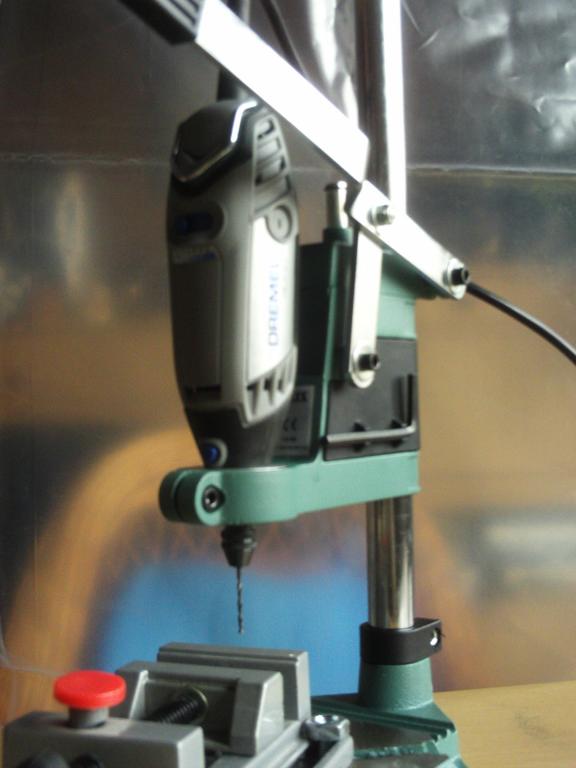

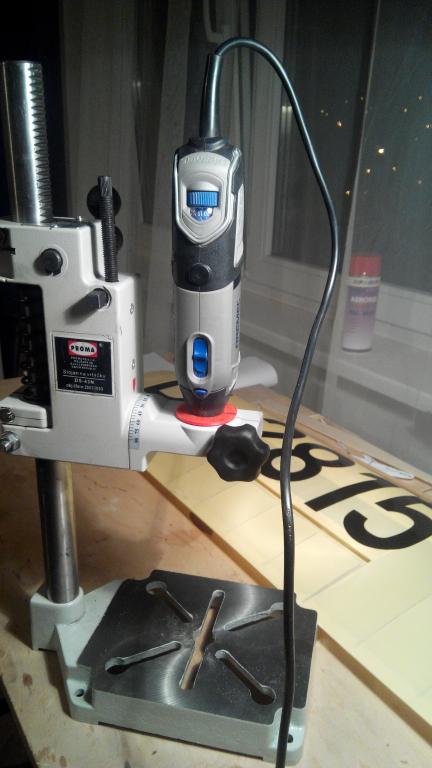

Tak mi přišla redukce ze 43 mm na Dremelku a na moji Dremelku 3000 pasuje perfektně. Po dotažení dokonale sedí a nemá žádné vůle.

Takže kdo máte doma stojan na klasickou vrtačku tak stačí tato redukce a máte robustnější řešení stojanu pro vrtání než je ten Dremelácký. Případně i některý z těch levnějších stojanů na 43 mm zmíněných na předchozí straně této diskuse bude s touto redukcí použitelný.

[honza r]

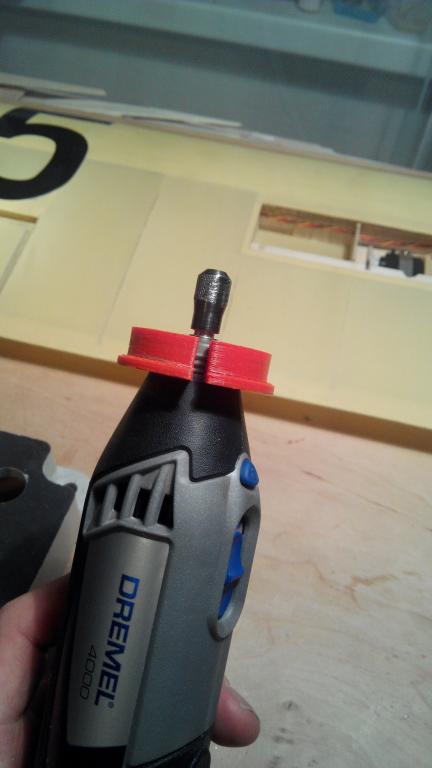

Ahoj, pridavam dve fotky reseni redukce z 3d tiskarny, odkaz na data byl zde na foru. Funguje perfektne, zivotnost se ukaze casem.cena do 100kc.

[jyrry]

Trochu opráším staré téma, pokusím se pokračovat ve starém projektu s novou technologií
Protože mohu (a chci) kombinovat dostupné možnosti a nedělat od pořízení 3D tiskárny vše jen a jen na ní (má své výhody ale i nevýhody), bude konstrukce částečně tištěná a částečně frézovaná.

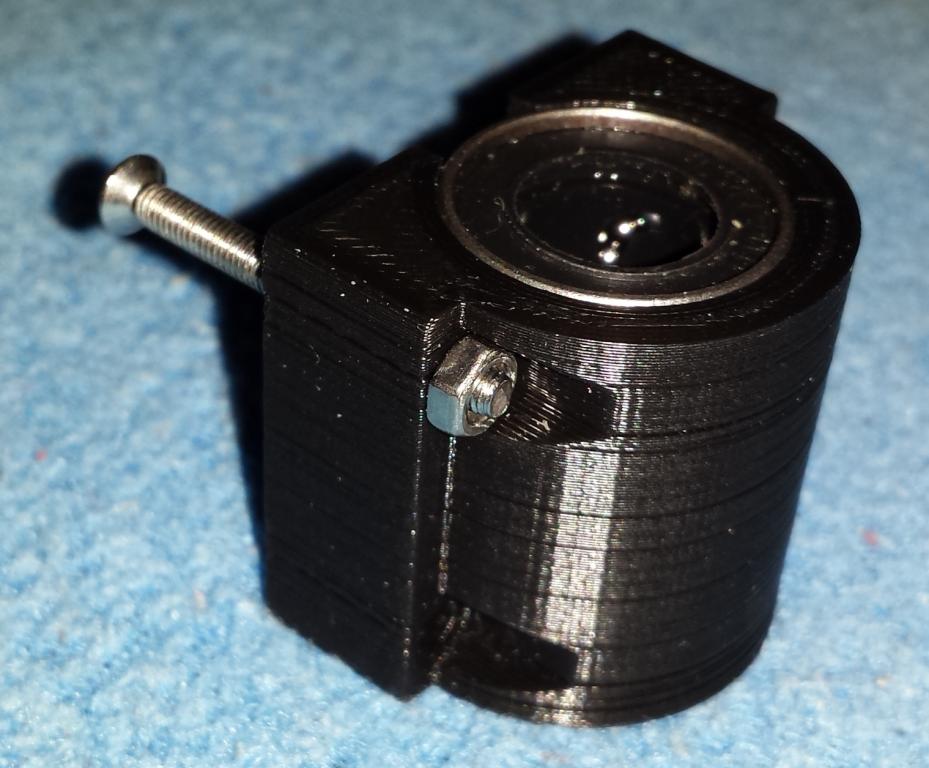

Po několikerém překreslení jsem nakonec začal s vodícími kostkami osazenými kuličkovými pouzdry 12/21mm:

Jasné, dají se za nějakou tu pětku koupit na ebay a pod. ale když si je můžu navrhnout k mému obrazu a pak je ráno najdu na stolku plastoslintového NC zařízení...

[jyrry]

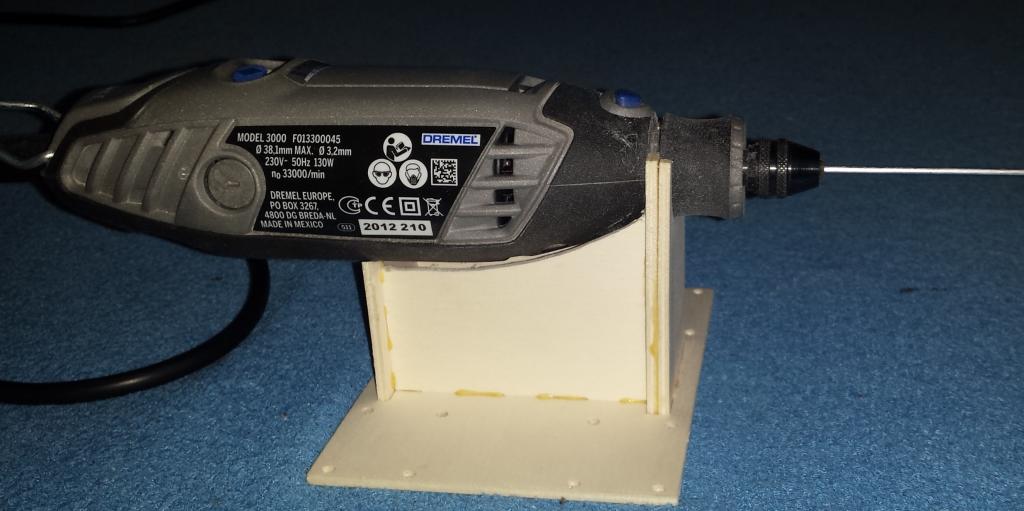

Celkem zásadní pro správné uložení Dremlíka 3000 bylo vyšetřit opěrná místa. Něco jsem stáhnul z Thingiverse ale bylo to takové ... pofiderní. Raději jsem si vyfrézoval "nějaký" patvar, doladil ručně a následně vyfrézuji asi ze sklotextitu 3mm, teď zkušební trn celkem běží s rovinou desky na kterou přijdou přišroubovat 4 lineární ložiska:

Dolní deska u hlavičky je dopředu otevřená aby se nemusela matice (a před ní hlavička) pokaždé demontovat při nasazování do stojánku.

[jyrry]

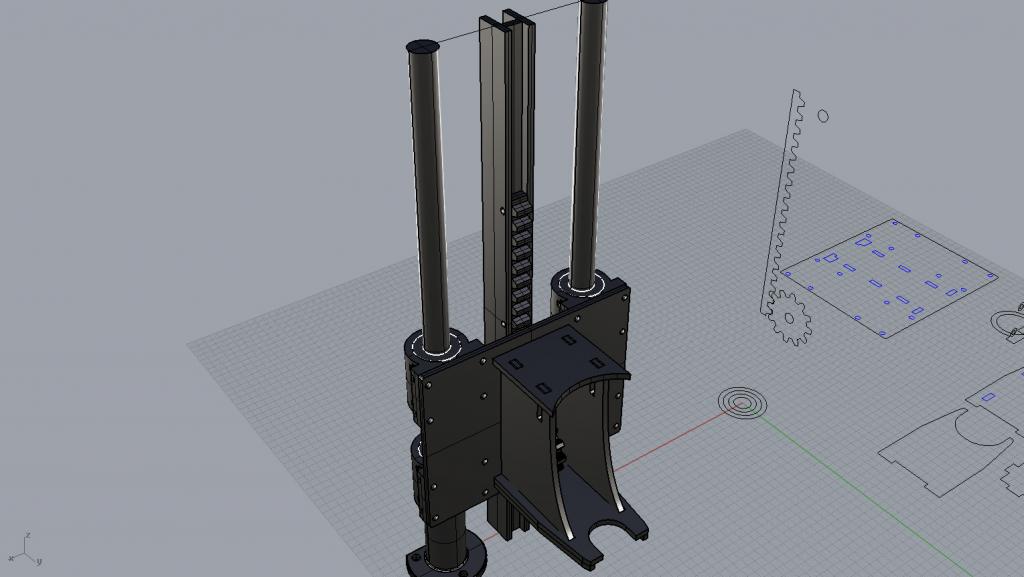

Začíná se to samo sobě podobat

[Lark]

Je to pěkný, jen bych ještě přidal nějaký třmen na zadní část, ale to máš určitě v plánu.

[jyrry]

Ono je to v zárodku, teď dumám nad základovou deskou (jak s dostatečnou tuhostí vetknout ty tyče), nahoru přijde třmen spojující tyče, dozadu pak ozubené kolo a hřeben pro pojezd... Třeba by to pak mohlo vzniknout jako stavebnička...

[jyrry]

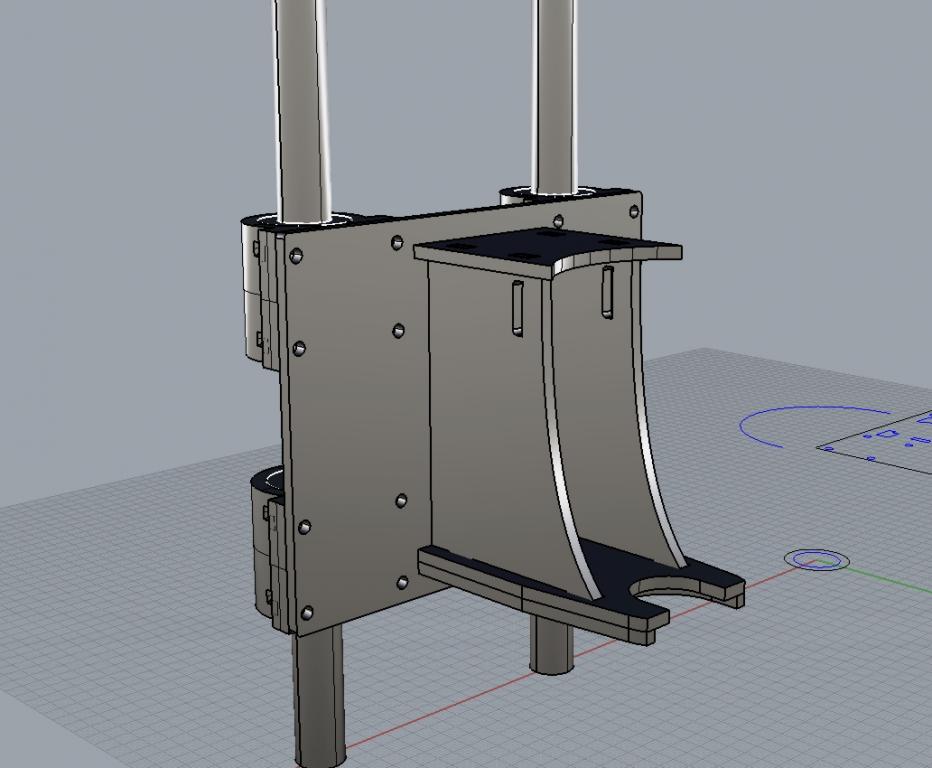

Popojedem...

Pořád nevím jak správně postupovat při modelování těch těles...

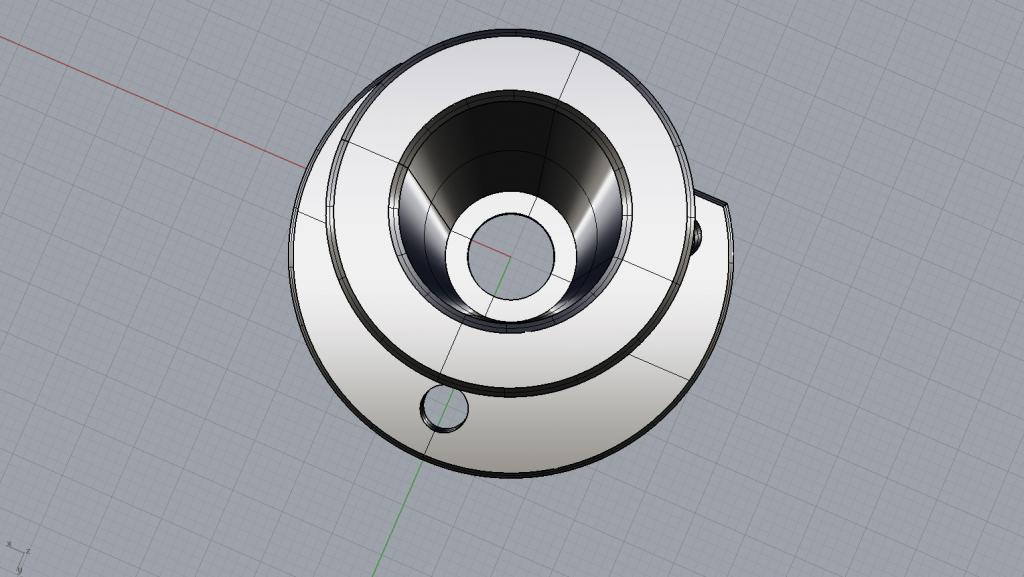

Třeba ty příruby dole.

Stvořil jsem vytažení složené z velkého průměru, dírek pro šrouby a díry pro tu střední část. Tu jsem vytáhnul s menší dírou a "odvrtal" dírou pro tyče (fí 12). Vzniklá 2 tělesa jsem pak svařil...

[Lark]

V čem to modeluješ? Jestli to umí z více průměrů vytáhnout multisolid, tak to musí být jedno těleso. Hledej chybu v nepřesnosti délek vytažení jednotlivých průměrů. Někde bude vznikat mezera. U téhle funkce bývá možnost náhledu (Preview), aby to bylo přehlednější.

[jyrry]

... z více průměrů vytáhnout multisolid...

To asi neumí nebo to neumím najít
Ale prohnal jsem to slicerem pro 3D tiskárnu a tváří se to uspokojivě, tak to nechám tak.

Asi jsem doumyslel ten zdvih...

[jyrry]

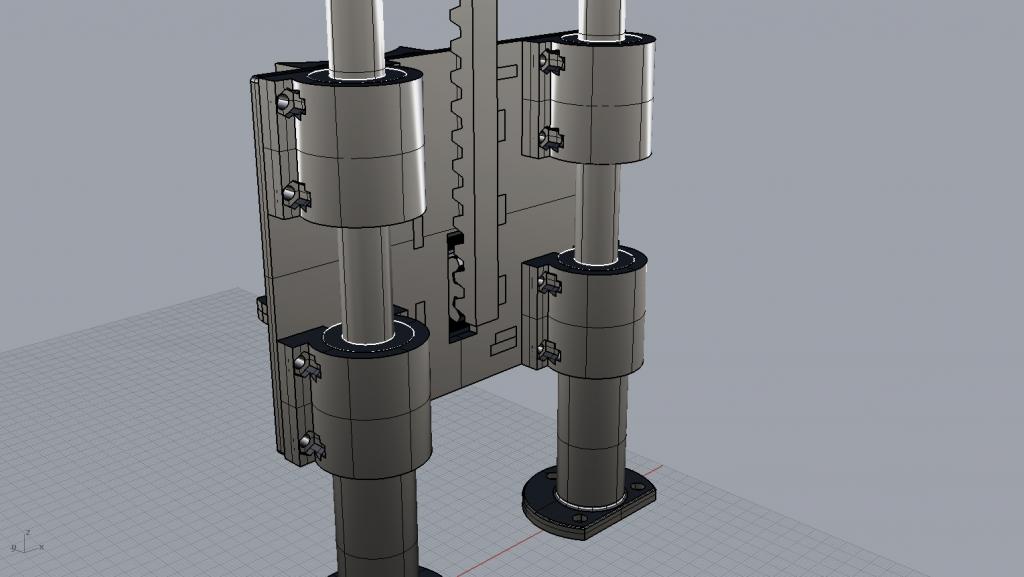

Tak ukotvení hřebenu je asi taky na světě...

Myslím že není důvod to celé tisknout, úplně stačí ty tvarové díly. Nosné a podpůrné prvky mi přijde rozumnější frézovat. Takže i díly toho "I" budou frézované (pár minut oproti pár hodinám).

[Lark]

Nebude to mít přes to ozubené kolo vůli? Asi bych radši použil ozubenou řemenici na motoru, dole jen hladkou řemenici a řemen přišrouboval přímo k vozíku. Nebo použít jen šroub.

[jyrry]

Nemyslím, mám kousek toho ozubení vytisknutého a když to napružím jen trochu k sobě, vůli necítím. Je to jen na ruční posuv dolů/nahoru. Zubatý řemen bych musel koupit, tohle si vyfrézuju/vytisknu

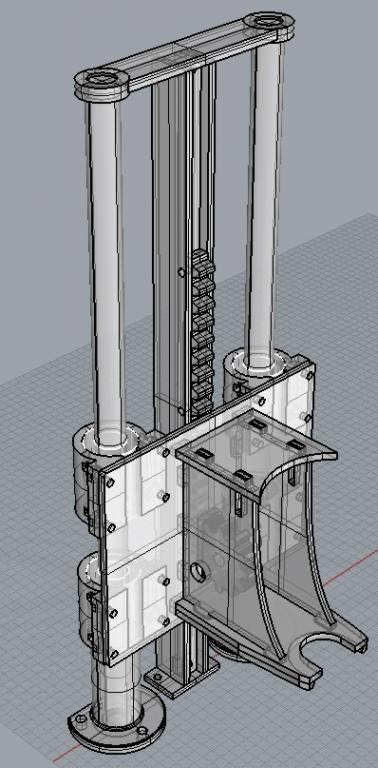

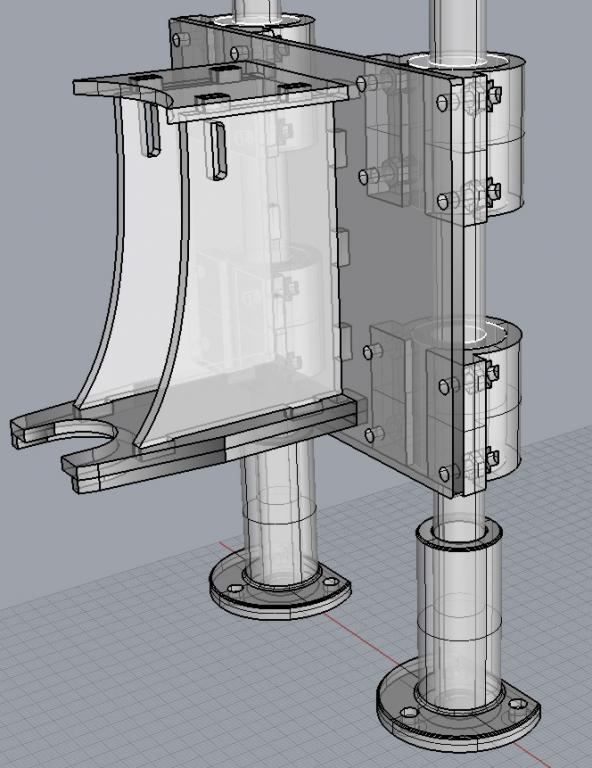

Dodělal jsem horní třmen a ukotvení ozubení.

Ještě chybí hřídel ozubeného kola a nějaké ovládací kolečko/páka, zdvihací pružina a hloubkový doraz...

[Lark]

Nějak jsem přestal vnímat, že to bude stojanová vrtačka a já uvažoval o CNC. Asi mám dneska vypadlej mozek a bude lepší, když budu dnes držet hubu.
