Re: DJI - F305, F306, F308 Phantom 2

#706 Příspěvek od pivandrift »

gardenroute píše:Jojo, jak pise Hravec, moje verze byla pro P1 Tx, ale myslím, že jsem tam daval i jednu převzatou foto (v původním příspěvků, ne v blogu) kde byly dráty i z P2... Ale už si nepamatuji, pisu v Tapatalku z mobilu.

Ano, bylo tam foto i z Tx P2, ale ty změny barev, tloušťky a délky drátů už jsem měl i na "novějších" P1.
salamander
Příspěvky: 705
Registrován: pát 15.07.2011 0:00
Bydliště: okr. Prievidza

Re: DJI - F305, F306, F308 Phantom 2

#707 Příspěvek od salamander »

Foto vysielačky
Přílohy
Naposledy upravil(a) salamander dne čtv 18.12.2014 8:02, celkem upraveno 1 x.
Uživatelský avatar
hravec
Příspěvky: 667
Registrován: čtv 26.09.2013 22:19
Bydliště: Brno

Re: DJI - F305, F306, F308 Phantom 2

#708 Příspěvek od hravec »

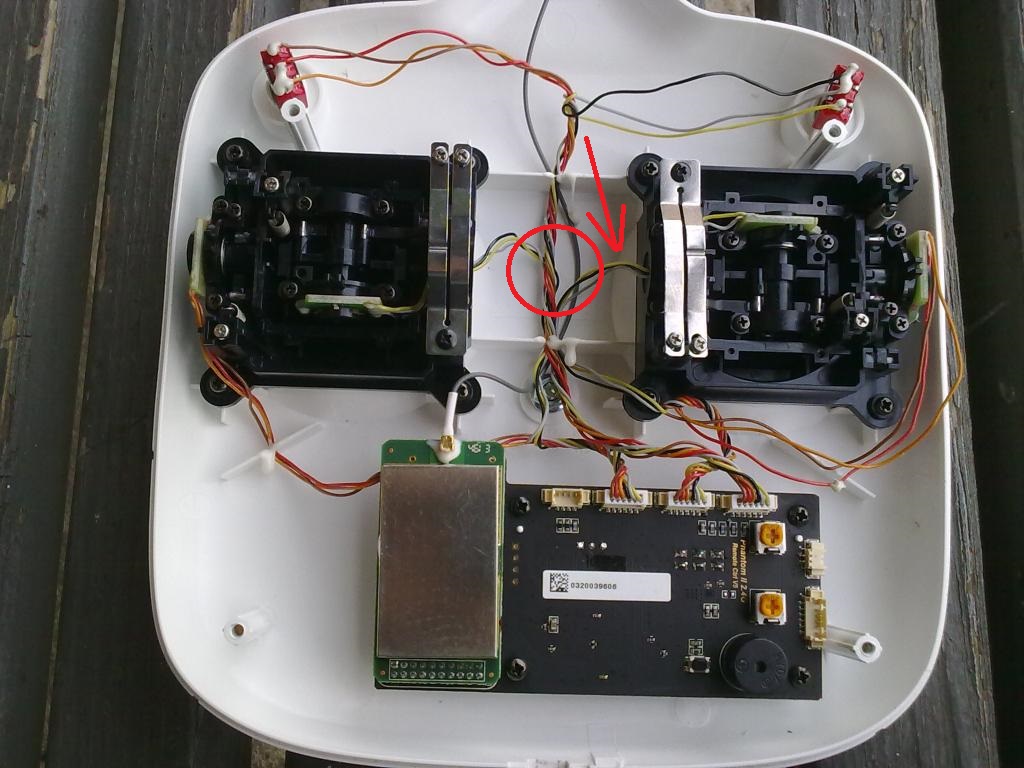

jak jsem psal, drátky z pravého kniplu (pokud tedy nemáš přehozené řízení) jsou natolik krátké, že je lepší dát přepínač doprostřed - viz obrázek


a tady máš fotku jak to má udělané texmur


hoši, ještě prosím radu, jak budu vyměňovat ty motory a regly, čím zakápnout kontakty a konektory, jak to má dji tím bílým čímsi silikonovým? tavnou pistolí?
F306 Phantom 2 s H3-3D, FPV 5,8 GHz 400 mW, 7" monitor diverz., iOSD mini, MarcoPolo, Waterbuoy
Uživatelský avatar
gardenroute
Příspěvky: 4185
Registrován: úte 23.04.2013 18:00
Bydliště: Pod Slavkovským lesem...

Re: DJI - F305, F306, F308 Phantom 2

#709 Příspěvek od gardenroute »

Myslim, ze kvalitnim tavnym lepidlem by to slo..
Ptaak 2 (Phantom 4 HDMI Mode) | FS Dominator HD2 | MarcoPolo Locator |
Uživatelský avatar
hravec
Příspěvky: 667
Registrován: čtv 26.09.2013 22:19
Bydliště: Brno

Re: DJI - F305, F306, F308 Phantom 2

#710 Příspěvek od hravec »

mám obavu o ty hodně tenké izolace drátků, aby je to nespeklo, nicméně i to tavné lepidlo by to mělo mi to, že to podrží i izolovat že ano?
F306 Phantom 2 s H3-3D, FPV 5,8 GHz 400 mW, 7" monitor diverz., iOSD mini, MarcoPolo, Waterbuoy
Uživatelský avatar
Stapaka
Příspěvky: 386
Registrován: úte 30.09.2014 18:38
Bydliště: Česká Lípa
Kontaktovat uživatele:

Re: DJI - F305, F306, F308 Phantom 2

#711 Příspěvek od Stapaka »

gardenroute píše:Myslim, ze kvalitnim tavnym lepidlem by to slo..


Když jsem ještě sbíral informace kolem Tali H500, tak tam vysloveně doporučovali všechny spoje na regulátorech zakápnout tavnou pistolí, protože u nich docházelo k samovolnému odloupnutí připájených kabelů !
Z toho usuzuji, že jednak ty přípojné body zpevní a určitě to nebude vodivé. Asi to ani neohrožovalo izolaci kabelů,
i když teplotou tání tavných tyčinek si nejsem jist ...

...můžeš na to mrknout tady:
http://www.rcmania.cz/viewtopic.php?f=1 ... &start=150
F 308 Phantom2;H3-3D;GoPro 4B; iOSD Mini; 7" LCD DVR/HD;
Uživatelský avatar
hravec
Příspěvky: 667
Registrován: čtv 26.09.2013 22:19
Bydliště: Brno

Re: DJI - F305, F306, F308 Phantom 2

#712 Příspěvek od hravec »

díky, popravdě když jsem předělával ten svůj Tx na 30 %, tak ta bílá něco moc nedrží, lehce se odloupne, kdežto tavnou pistolí to drží jak noha, jen jsem měl strach o tu izolaci, v Tx v pohodě, ale u motorů a reglů jsou přeci jen vyšší proudy a teplota....

jj udělám to tavnou pistolí... stejně jako jsem bastlil Tx
F306 Phantom 2 s H3-3D, FPV 5,8 GHz 400 mW, 7" monitor diverz., iOSD mini, MarcoPolo, Waterbuoy
Uživatelský avatar
Stapaka
Příspěvky: 386
Registrován: úte 30.09.2014 18:38
Bydliště: Česká Lípa
Kontaktovat uživatele:

Re: DJI - F305, F306, F308 Phantom 2

#713 Příspěvek od Stapaka »

hravec píše: ...jj udělám to tavnou pistolí... stejně jako jsem bastlil Tx


Já se ten přepínač na 30% YAW budu teprve budu snažit realizovat. Tak jsem sám moc zvědav, jaké problémy mne tam očekávají :) doufám, že žádné :) , případně to pokusím dorovnat dle Tvého návodu ...

Na srazu Tomáš nadhodil téma zařadit do okruhu ještě plynulou změnu % . Nevím přesně jakou měl představu, ale buď stávajících 30%
ještě pomocí nějakého trimru :?: snižovat třeba až na 15% - tam kde by dobře vynikla pomalá rotace kamery,
nebo zda nastavit základ na třeba 40% a snižovat na 20% ?
Vím jenom, že Petr říkal, že by to asi nějak šlo, ale pak se to dál nerozvádělo...

Pokud by měl někdo nápad na podobné řešení, pokusil bych se to při té mé úpravě vyzkoušet :wink:
F 308 Phantom2;H3-3D;GoPro 4B; iOSD Mini; 7" LCD DVR/HD;
Uživatelský avatar
hravec
Příspěvky: 667
Registrován: čtv 26.09.2013 22:19
Bydliště: Brno

Re: DJI - F305, F306, F308 Phantom 2

#714 Příspěvek od hravec »

podle mě by to musely být dva trimry nebo nějaký dvojitý trimr aby to regulovalo stejně otoč na obě strany...

nebo potom přiřazování dalších odporů pomocí dašího přepínače,. ale to už by bylo moc drastické...
F306 Phantom 2 s H3-3D, FPV 5,8 GHz 400 mW, 7" monitor diverz., iOSD mini, MarcoPolo, Waterbuoy
Uživatelský avatar
texmur
Příspěvky: 515
Registrován: pát 17.01.2014 14:48

Re: DJI - F305, F306, F308 Phantom 2

#715 Příspěvek od texmur »

podle mě by to musely být dva trimry nebo nějaký dvojitý trimr aby to regulovalo stejně otoč na obě strany...

dělají se potenciometry s dvojitou dráhou, nevím však jakou hodnotu zvolit - to jsem ještě nezkoumal

Myslim, ze kvalitnim tavnym lepidlem by to slo..

fixuji tavným lepidlem kabely v různých instalacíh hifi v autech a nikdy žádný problém

trochu OT ale musím se o tu radost podělit - dnes dorazil nový gimbal je to paráda!!!
[youtube]http://www.youtube.com/watch?v=udrnlgaebcw[/youtube]
Phantom 4, ipad air2 cellular, tracker RF V16
Uživatelský avatar
gardenroute
Příspěvky: 4185
Registrován: úte 23.04.2013 18:00
Bydliště: Pod Slavkovským lesem...

Re: DJI - F305, F306, F308 Phantom 2

#716 Příspěvek od gardenroute »

Loni v P1 fóru jsem dával odkaz na velký mód pro Tx, kde bylo resena spousta věcí, např. právě ta potakem plynule nastavitelna rychlost Yawu, dále viceotackovy potak resil jemný pohyb gimbalu plus přepínače na prednastavene polohy gimbalu, což bylo velmi šikovného. Až budu u PC dam to sem znovu. Byla to ale už trochu narocnejsi dratarina. ..
Ptaak 2 (Phantom 4 HDMI Mode) | FS Dominator HD2 | MarcoPolo Locator |
Uživatelský avatar
Stapaka
Příspěvky: 386
Registrován: úte 30.09.2014 18:38
Bydliště: Česká Lípa
Kontaktovat uživatele:

Re: DJI - F305, F306, F308 Phantom 2

#717 Příspěvek od Stapaka »

texmur píše:trochu OT ale musím se o tu radost podělit - dnes dorazil nový gimbal je to paráda!!!


Gratuluju a přeju hodně krásných záběrů :wink: :)
F 308 Phantom2;H3-3D;GoPro 4B; iOSD Mini; 7" LCD DVR/HD;
Uživatelský avatar
gardenroute
Příspěvky: 4185
Registrován: úte 23.04.2013 18:00
Bydliště: Pod Slavkovským lesem...

Velký Tx mod (RemE's P2 Setup) pro P2 Tx - 1

#718 Příspěvek od gardenroute »

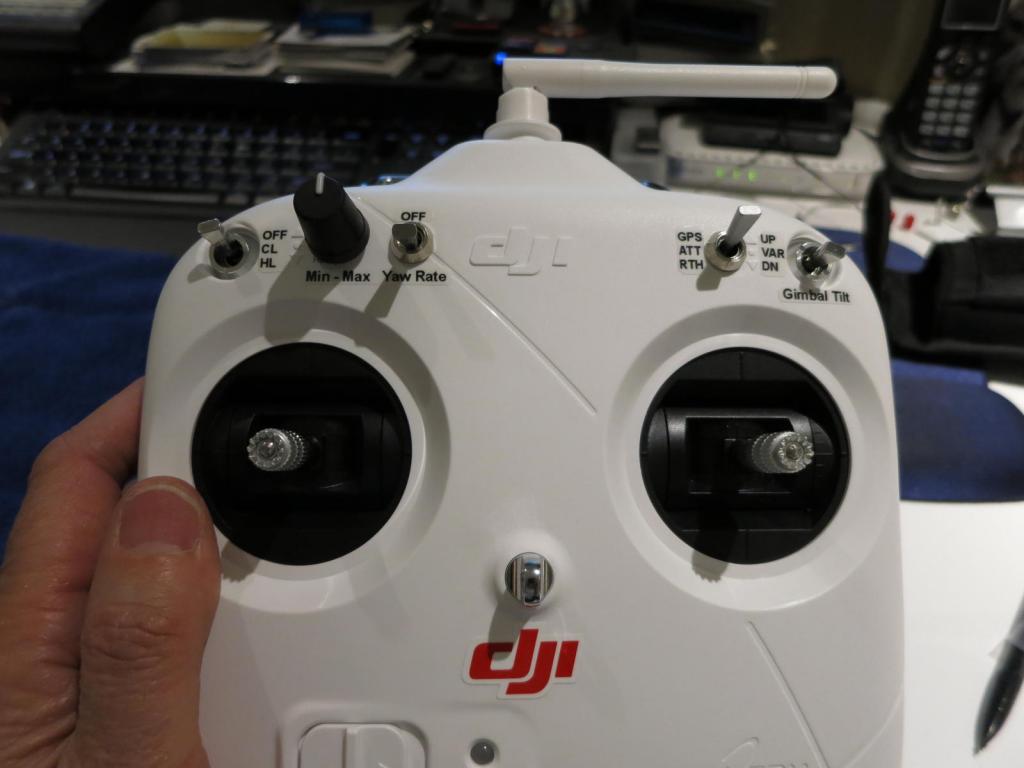

Takze ještě k tomu velkému "modu" (RemE's P2 Setup) pro Tx P2ky od RemE na RCG + par fotek
Přílohy
Variable Yaw Rate Schematic
Variable Yaw Rate Schematic
Final wiring.
Final wiring.
Real Tilt "Jog" Wheel, 3-turns for full tilt range.
Real Tilt "Jog" Wheel, 3-turns for full tilt range.
New TX controls
New TX controls
Ptaak 2 (Phantom 4 HDMI Mode) | FS Dominator HD2 | MarcoPolo Locator |
Uživatelský avatar
gardenroute
Příspěvky: 4185
Registrován: úte 23.04.2013 18:00
Bydliště: Pod Slavkovským lesem...

Velký Tx mod (RemE's P2 Setup) pro P2 Tx - 2

#719 Příspěvek od gardenroute »

Druhá část, a ještě slíbený link na originální příspěvek na RCG.
Také schematko od Larse, také z RCG
Přílohy
A neater sketch from a fellow modder (from Lars)
A neater sketch from a fellow modder (from Lars)
Precision 3-turn 5K linear pot.
Precision 3-turn 5K linear pot.
Tilt Wiring Sketch
Tilt Wiring Sketch
Variable Yaw Rate Wiring Sketch
Variable Yaw Rate Wiring Sketch
Ptaak 2 (Phantom 4 HDMI Mode) | FS Dominator HD2 | MarcoPolo Locator |
Uživatelský avatar
Stapaka
Příspěvky: 386
Registrován: úte 30.09.2014 18:38
Bydliště: Česká Lípa
Kontaktovat uživatele:

Re: DJI - F305, F306, F308 Phantom 2

#720 Příspěvek od Stapaka »

Petře děkuji moc, za to že jsi to našel a dal sem. Pokusím se to aplikovat na tu mou novější variantu TX P2ky. Snad to nějak zvládnu.
Nejsem zrovna radioamatér, ani elektrikář, ale snad do půjde. Do svátků to asi nestihnu, ale mezi svátky by se to mohlo podařit.
Zatím seženu materiál .. :) :wink:
F 308 Phantom2;H3-3D;GoPro 4B; iOSD Mini; 7" LCD DVR/HD;
