USB osciloskop

[Woita]

Píšou v parametrech:
DC accuracy ±3%
To bych bral. Tohle je už moc
Kalibraci v ovládacím programu jsem nenašel, asi to nebudu hrotit. Kdyby se mi někdy chtělo, možná bych to rozšrouboval a podíval se dovnitř nma ty děliče. Ale bude tam SMD změť nebo něco integrovanýho.

[VTjr]

...
Ale přišel jsem na zradu:
Oba kanály si chytím na stejný výstup z generátoru, čekal bych stejnou stopu v obou kanálech.
...
Ten rozdíl je dost velký, třeba 10%
...

Možná je to tím, že je to HOBBY level.
Za co jiného než za přesnost a její stabilitu se platí drahé peníze při koupi profi přistrojů.
Zručný bastlíř si s tím nakonec poradí , i když já si myslím, že v nějakých Preferencích by se měli dát změnit příslušné konstanty.
Možná že to nejde přímo z ovládacího programu, ale musí se do nějakého INI souboru, nebo do REGEDITu. Dost bych se totiž divil, kdyby to tak nebylo. U digitálního přístroje je přece mnohem snadnější to finálně zkalibrovat softwarově než stavět zesilovací obvody z extra přesných a tudíž dražších součástek.

[Woita]

VTjr
přesně, naprosto s tebou souhlasím.

[ReznicMi]

Hele mám super zkušenosti s tímto:
http://www.hwkitchen.com/products/dso-q ... illoscope/
Je to vymakaná věcička.
Musíš hlavně počítat s tím, že víc jak 10MHz z něho nevymáčkneš a ještě to je docela hraniční limit na smysluplý zobrazení. Výhodou něho je, že se do něj dají instalovat další aplikace, které si můžeš sám programovat a proměnit osciloskop ve velice zajímavé zařízení. Zde je odkaz co se sním dá dělat: http://essentialscrap.com/dsoquad/ Generátor signálu je tam taky. Za znínku stojí, analýza USB, logický analyzátor, spektrometr, měření odezvy a další. Mrkni na odkaz a uvidíš. Jde tam nahrát i servotester a prostě máš super kapesní věc a nepotřebuješ k ní nic. průběh si zaznamenáš a nahraješ do PC jako bmp nebo třeba csv.

[Sofin]

Tohle jsem nepochopil, v provozních parametrech je uvedeno :
Gain range 10mV-5V, 9Steps

Já to teda risknu, a zkusím ho objednat z toho druhého odkazu.
Uvidíme odkud to nakonec přijde a budeme pak společně laborovat jak ho vyladit k dokonalosti

[Sofin]

Zkusil jsem se zaregistrovat na http://www.sainsmart.com a po vložení osciloskopu do košíku mi to nabízí poštovné $5 a u něj China post. Takže to s tím posíláním z Německa asi nebude pravda Tak teď zase váhám jestli ho objednat nebo zkusit ten jiný typ z Goodluckbuy

[Woita]

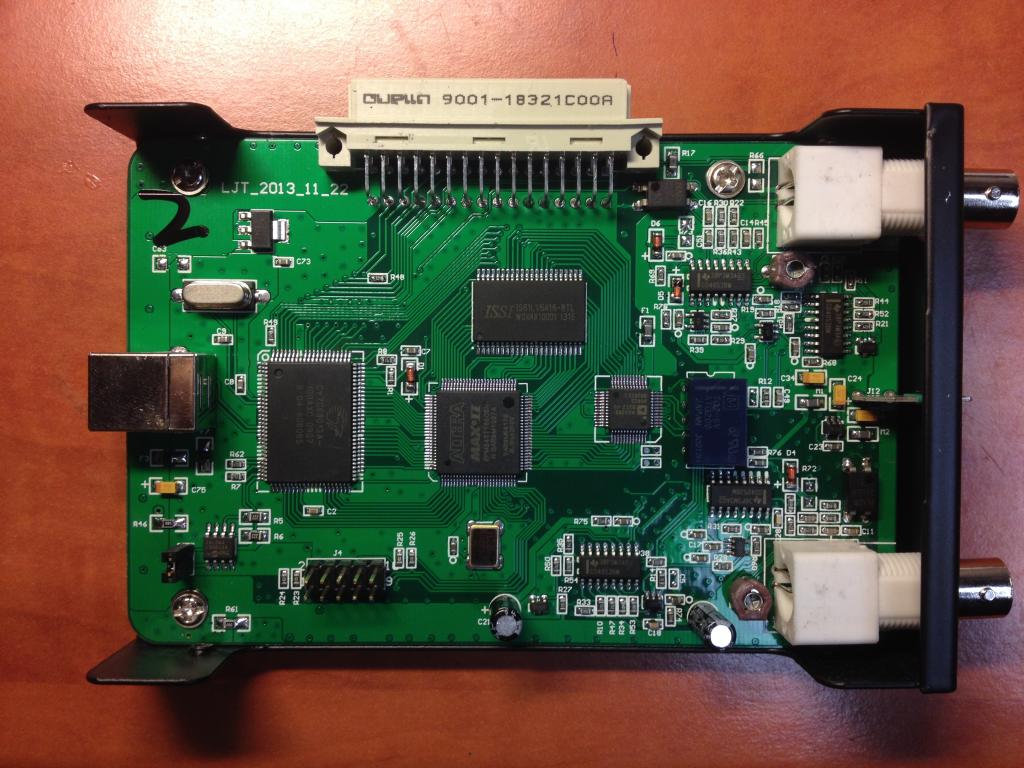

Krabičku jsem otevřel, koukám, u vstupů trimry. Zajásal jsem! ...

.... ale předčasně! Jsou to kapacitní trimry, na kompenzaci vstuního obvodu, řeší ostrost hran, aby obdélník byl obdélník. Funguje parádně, ale s citlivostí nemá nic společného, takže tudy cesta ke kalibraci zisku nepovede, bude to tak jak odhadoval VTjr.

Možná bych zkusil napsat výrobci, kde se dá citlivost upravit, ale moc šanci nedávám že se o tom se mnou budou bavit...

[RCStudio]

No to bude zajimaby vyrabi to tam 20 vyrobcu a jen jeden vi jak a proc ostatni to jen hrotej z linek... to ma i logicky analyzator kdyz vidim ten konektor?

[Woita]

Log. analyzátor se dá přikoupit samostatně, nacvakne se na ten konektor.

[Sofin]

Krabičku jsem otevřel, koukám, u vstupů trimry. Zajásal jsem! ...
.... ale předčasně! Jsou to kapacitní trimry, na kompenzaci vstuního obvodu, řeší ostrost hran, aby obdélník byl obdélník. Funguje parádně, ale s citlivostí nemá nic společného, takže tudy cesta ke kalibraci zisku nepovede, bude to tak jak odhadoval VTjr.

Možná bych zkusil napsat výrobci, kde se dá citlivost upravit, ale moc šanci nedávám že se o tom se mnou budou bavit...

Tak co, nějaké nové poznatky z testování? zatím jsi mi to rozhodování vůbec neulehčil Ale jak jsi mě postrašil tím rozdílem mezi kanály tak si říkám, že taky zkusím zariskovat a testnout něco jiné, ať můžeme porovnat. Pořád mi vrtá v hlavě červíček, že bych pár(20) dolarů připlatil a vzal rovnou tohle:

http://www.goodluckbuy.com/isds220b-2ch-digital-oscilloscope-60m-virtual-oscilloscope-spectrum-analyzer-data-recorder-dds-sweep.html

[Woita]

Ten Instrustar vypadá dobře. Ono každé připlacení tě posune směrem k lepšímu přístroji, jde o to, kam až hodláš dojít. Mě ten DDS140 bude docela dobře stačit. Ono většinou nejde o přesné měření, spíš o koukání co se děje, a ukazuje to docela pěkně.
Zítra ráno odjíždím na pár dní na hory, tak se k tomu už nedostanu, nestíhám....
Takže za týden budu pokračovat.

[Sofin]

Ten Instrustar vypadá dobře. Ono každé připlacení tě posune směrem k lepšímu přístroji, jde o to, kam až hodláš dojít. Mě ten DDS140 bude docela dobře stačit. Ono většinou nejde o přesné měření, spíš o koukání co se děje, a ukazuje to docela pěkně.
Zítra ráno odjíždím na pár dní na hory, tak se k tomu už nedostanu, nestíhám....
Takže za týden budu pokračovat.

No mě v podstatě taky jde jen o zjištění "co z toho leze" a jestli se to podobá tomu co očekávám asi by mi stačil co se frekvence týká i ten nejlevnější do 20MHz, ale když tady kolegové doporučují co nejvyšší vzorkovací frekvenci, tak ten aktuálně vybraný mi přijde jako optimální kompromis kam až jsem ochotný zajít s cenou Jinak u toho co máš, pokud by aspoň jeden kanál měl ty úrovně správně, případně pokud se ten rozdíl nebude měnit podle nastavení tak bych to asi neřešil a prostě si na to zvyknul.

[Jindra_S]

Mohu se zeptat, bez jakékoliv ironie, na co ten osciloskop v dnešní době používáte? Znám funkci osciloskopu, chápu jeho použití např. při ladění VF části vysílače a přijímače, ale nemyslím si, že by to někdo dělal. Stejně tak opravy TV přijímače se dnes už moc nenosí, možná tak lazení NF zesilovače. Logický analyzer (jeden z modulů, o které to šlo rozšířit) bych využil když jsem si hrál s TTL obvody, dneska předpokládám spíše jednočipy lazené jinak.
Otázka je fakt bez rýpnutí, očividně k něčemu ten osciloskop pořizujete a mně, zvědavého, zajímá proč.

[VTjr]

Mohu se zeptat... na co ten osciloskop...používáte?
...

Fakt dobrá otázka

[Lark]

Opravdu super Doporučil bych ti více si nastudovat k čemu všenu se ten osciloskop dá využít.
