ArduFlyer V2.5 Kit Flight Controller

[Woita]

Prosim Te napis mi, ze jsem to spatne pochopil....

No - pochopil jsi to dobře. Ale jak píše Ancistrus, ke stínění jen připojíš drátek a zapojíš ho k tomu mínusu. A nemusíš přímo k baterii ( i když to je z elektrického hlediska nejlepší), ale stačí někam kde ten mínus už je (třeba k přijímači na některý z volných dolních pinů).

No ale já bych to stínění v modelu nepoužíval. Zbytečná váha navíc.

Poradím ti lepší věc: na potlačení rušení (o to ti asi jde ne?) přímo zázračně funguje, když ten vícežilový kablík zkroutíš. Prostě celý svazek vezmeš a zkroutíš ho, jako když ždímeš mokrý hadr, aby se ti vytvořily takové šroubovice. Je jedno jak moc to budeš mít zakroucené, cca 1 cm/závit, znáš to z kroucených servokabelů ne? Technické pozadí ti asi vysvětlovat nebudu, ale funguje to perfektně (možná líp než to stínění, na zeměkouli takto skvěle fungují milióny kilometrů počítačových sítí, ten drát se jmenuje TP - Twisted Pairs - Kroucené Páry) a není důvod to nezkroutit. Já kroutím v modelech pokud možno všechny kablíky. Nic to nestojí a je to prospěšné

[eddiex]

No jo, napajim, to není problém. Ale KAM tu punčochu napajim? Porad se nemuzu smířit s tim, ze tu punčochu musim pripojit az k baterii [zaporny pol].

Uvazuji o odstineni asi tak deseti kabliku v modelu. To jako fakt budu muset tahnout od kazde punčochy jeden dratek az k baterii???

edit: Ufff tak to jsem si oddechl. Diky.

[eddiex]

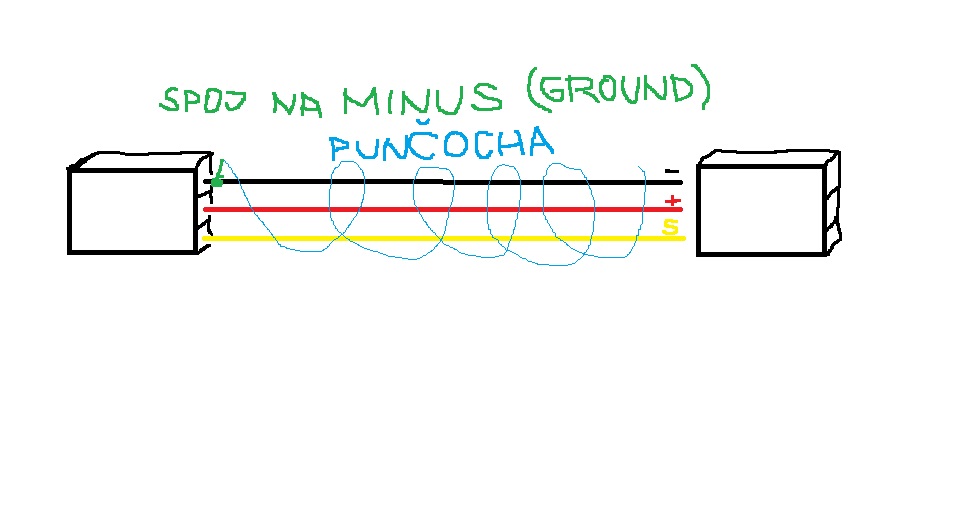

Prikladam obrazek stineneho kabliku. Muze to byt třeba takhle? Jde mi o to, ze punčochu pripajim na cernou zilu jen na jedne strane, namisto tahani dratku k prijimaci, nebo dokonce k baterii.

[eddiex]

Ještě dodam proc vlastne se chci takto ujistit. Nejsem prilis znaly. Bude to v Bixlerovi2 [malo mista] Bude tam spousta kabliku. APM 2.5 s radiotelemetrii, FPV systém s 3mi kamerami na prepinani, otocne, 6 serv, osvetleni letadla a kdoví co ještě. Chtel bych tedy minimalizovat všechny skodlive a rusive vlivy.

[jamesgsf]

Pozor na antény ohledně telemetrie aby jsi se pak nedivil. Jsem zvědav jestli to bixler všechno unese. Ke kamerám a fpv bych zvolil v tomto případě další menší baterii plus bec vyhneš se rušení signálu. Telemetrii bych udělal jako sundávací (pouze pro lazení) a spíš se zaměřil na osd. Na tohle by byl asi vhodnější skywalker, nebo super sky surver 2,4m. Je toho už hodně co tam chceš nacpat, bude to tak trochu dost piplačka to tam urovnat, a to je potřeba se ještě k nějakým věcem mít přístup. Sám tam mám stabilizaci, přijímač na 8kanaálů a ještě tam přijde fpv (to je muška) osobně si nedovedu představit jak se s.r. "v trubce" s drátama od apm, když mám problém aby se to všechno vešlo na copteru.

[Woita]

Prikladam obrazek stineneho kabliku. Muze to byt třeba takhle? Jde mi o to, ze punčochu pripajim na cernou zilu jen na jedne strane, namisto tahani dratku k prijimaci, nebo dokonce k baterii.

Ano, to je ono.
Ale vybodni se na to stínění a zkruť ty kablíky a máš vystaráno.

[tibor]

Vyvedenie signalizačných LED-diod mimo dosku.
Vie mi niekto poradiť kde napojiť externé LEDKY, ktoré signalizujú prevádzkove stavy APM? Dosku mám v trupe a na ledky na doske nie je vidieť.
Niekde som tú schému videl, ale neviem sa k nej za svet dopátrať.
Ďakujem.

[eddiex]

to jamesgsf: No tak je to experiment. Bixler2 je moje první letadlo. Je uz trochu opotrebene [rozumej několikrát rozbite a spravene] a mam v zaloze ještě jeden cely kit. Puvodne byl na nahradni dily. Pak se mi podarilo Bixlera uspesne opravovat, takze jsem z toho druhého kitu zatím pouzil jen carbonovou vystuhu kridel. SkyWalker je v planu. Jenze ta nova verze s trubkovou zadi se mi tak moc nelibi, ze do nej urcite nepujdu. Chci rozhodne letadlo "s telem". SkyWalkera jsem nasel v ABC shopu [Polsko], ale je to ten s rozpetim 1880mm. Jinak nikde SW není a asi uz nebude. Taky zvazuji uplne jiny typ letadla a to něco jako Canadair nebo Catalina. jenze tam jsou dva motory a nevim na jake letove casy bych se mohl realne dostat. Nicmene letajici clun by se mi hodne zamlouval.- mam k tomu i konkretni duvody. Jo kdybych tak nasel něco takového, ale s jednim motorem. Proste potreboval bych mit asi tak aspoň 30 minut motorového casu.
No a k tem antenam - vychazim z toho, ze RC - 2.4G, telemetrie - 433M, a FPV - 5.8G by dohromady nemel byt problém. Tu telemetrii budu zase potrebovat z duvodu antenna trackeru. Hmmm asi bych si mel zalozit svůj blog abych si tam psal co se vlastne chystam delat a kam se chci dostat a jak postupuju. Jenze nevim ani jak ten blog funguje...

to Woita:
Jo no tak to zakrouceni je urcite jednodussi a pujdu touto cestou. Ale když uz jsem tu debatu rozpoutal, tak jsem se chtěl dobrat k nejakemu zaveru - proto ten obrazek na ujisteni.

[Asek]

Vyvedenie signalizačných LED-diod mimo dosku.
Vie mi niekto poradiť kde napojiť externé LEDKY, ktoré signalizujú prevádzkove stavy APM? Dosku mám v trupe a na ledky na doske nie je vidieť.
Niekde som tú schému videl, ale neviem sa k nej za svet dopátrať.
Ďakujem.

Myslíš toto?
http://diydrones.com/profiles/blog/show?id=705844%3ABlogPost%3A1030922&commentId=705844%3AComment%3A1446836&xg_source=activity

[tibor]

Áno, presne to. Ďakujem.

[Woita]

Nebo také tady:
http://copter.ardupilot.com/wiki/nav-leds/

[RCStudio]

neceli se ti s modulem drbat http://www.goodluckbuy.com/3w-4leds-led ... model.html

[Kamikaze591]

Zdravím. Potřeboval bych pomoct zprovoznit failsafe u arduflyeru. Řekl bych,že problém je v tom, že když vypnu rádio, tak hodnota plynu neklese pod to minimum co jsem nakalibroval.
V rádiu(graupner mx12) jsem zkoušel dát rozsah plynu až do -150% ale ani to nic nezměnilo, prostě pořád po vypnutí rádia stejná hodnota jako minimum. Nevíte někdo čím to je?

[tibor]

Zdravím. Potřeboval bych pomoct zprovoznit failsafe u arduflyeru. Řekl bych,že problém je v tom, že když vypnu rádio, tak hodnota plynu neklese pod to minimum co jsem nakalibroval.
V rádiu(graupner mx12) jsem zkoušel dát rozsah plynu až do -150% ale ani to nic nezměnilo, prostě pořád po vypnutí rádia stejná hodnota jako minimum. Nevíte někdo čím to je?

V Ardupilot zvoľ, čo chceš aby kopter robil keď sa dostane do failsafe (kruhy, pristať, RTL...)
Ja som si zvolil RTL a keď vypnem vysielač, kopter neuberie plyn (alebo len veľmi málo), pomaly a plynulo vyklesá, alebo stúpne do zvolenej výšky, otočí sa, priletí nad miesto štartu a pomaly pristane.
Prečo chceš aby ti hodnota plynu klesla pod minimum... veď kopter sa zrúti k zemi.
Rozsah plynu meniť na vysielači podľa mňa nemá zmysel, lebo keď ho vypneš, nič neposiela do prijímača a dosky.

[Kamikaze591]

Chci to pro to, aby se failsafe vubec aktivovalo. Možná jsem se nevyjádřil úplně dobře. Mám problém s aktivací failsafe po vypnutí rádia. Co jsem četl návod, tak se failsafe aktivuje pokud hodnota pwm (což je plyn) klesne pod určitou hodnotu kterou si nastavím.Mám teď 1090 Příklad, plny mám zkalibrovaý od 1098 do 1895. Po vypnutí rádia (rsp. ztracení signálup by měla hodnota pwm klesnout na 900 a tím se aktivuje failsafe. Takto jsem to pochopil z návodu.

Nicméně po vypnutí rádia ta hodnota neklesne.
