RESIK

[Ivo Kulich]

Zdravím.
Rád bych zde představil můj model kategorie RES, po novu F3L, pod názvem RESIK. První kus vznikl na začátku roku 2020. Křídlo bylo s dvojím lomením o hloubce 185 cm a s profilem BE50. Váha byla necelých 360 gramů.Model dobře létal v klidném ovzduší ale jakmile fouklo byl pomalý i po dovážení na cca 480 gramů. Strhnul sjem folii a trochu upravil profil křídla (psal jsem o tom článek na stoupáku) ale pořád to nebylo ono. V programu XFLR5, jsem si začal profil upravovat a vytvořil nový profil, který mi po teoretické stránce vyhovoval. Postavil jsem nové křídlo s již svým profilem a hloubkou křídla 195 mm. S jeho výkony jsem byl velmi spokojený a odlétal jsem s ním celou soutěžní sezonu. Po sezóně model zdědil syn Jenda.
Přes zimu jsem model dál upravoval. Zvětšil jsem hloubku křídla na 200mm a zvětšil výškovku, Hodně času jsem strávil u vylepšování nového profilu křídla.Křídlo má tuhou torzní skříň po celém rozpětí. Nosníky jsou smrkové a zbytek balsa. Potah používám z vliesu. Mám odzkoušený i potah folií Oralight a rozdíl není velký. S vliesem je model hodnější, hlavně při točení slabší a užší termické bublinky. Folie je o krapet rychlejší.Trup je snadný na stavbu a celkem jednoduchý s minimálním čelním odporem. Koncepci plochého trupu (používá se u volných modelů) jsem použil na modelu kategorie VS v roce 2019 a osvědčila se.S novými úpravami jsem byl spokojen a s modelem jsem odlétal celou soutěžní sezonu 2021. Model je příjemný a nezáludný na řízení, dobře se středí v termice a pilotáž zvládne i začátečník.Pro ty, co nesledují soutěže v této kategorii, jen doplním, že s modelem jsme vyhráli několik soutěží a Jenda i já jsme zvítězili v modelářském žebříčku kategorie RES pro rok 2021.
K modelu jsem dodělal i trup pro elekto verzi a Jenda s ním úspěšně létal na soutěžích.
Model po všech stránkách uspěl a dokonce přežil i zapíchnutí do země na soutěži v Sokolově, kdy jsem ho pod základnou mraku ztratil. Po nalezení bylo pouze rozlámané servo směrovky a pár drobných šrámů.

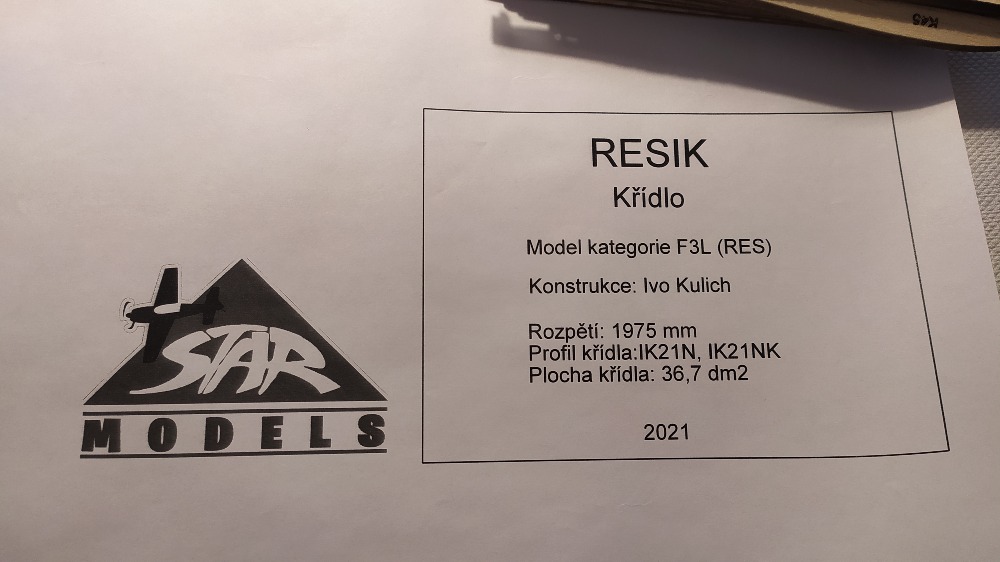

Nedávno při návštěvě firmy Star Models, kam si jezdím pravidelně pro balsu, jsem si chvíli povídal s majitelem Jirkou Hvězdou. Slovo dalo slovo a hned začal vznikat společný projekt. Já dodám plánek a detaily z mého soutěžního modelu RESIK. Jirka zajistí kvalitní materiál a vyříznutí dílů na laseru a tím vznikne nová stavebnice soutěžního modelu kategorie RES(F3L) na českém trhu z nabídky firmy Star Models. Vzhledem k tomu, že model je již otestován zbývá jen doladit stavební postupy a zkontrolovat, že vše sedí a odpovídá originálu. Snažíme se aby vše, pokud to půjde, bylo identické s originálním modelem.

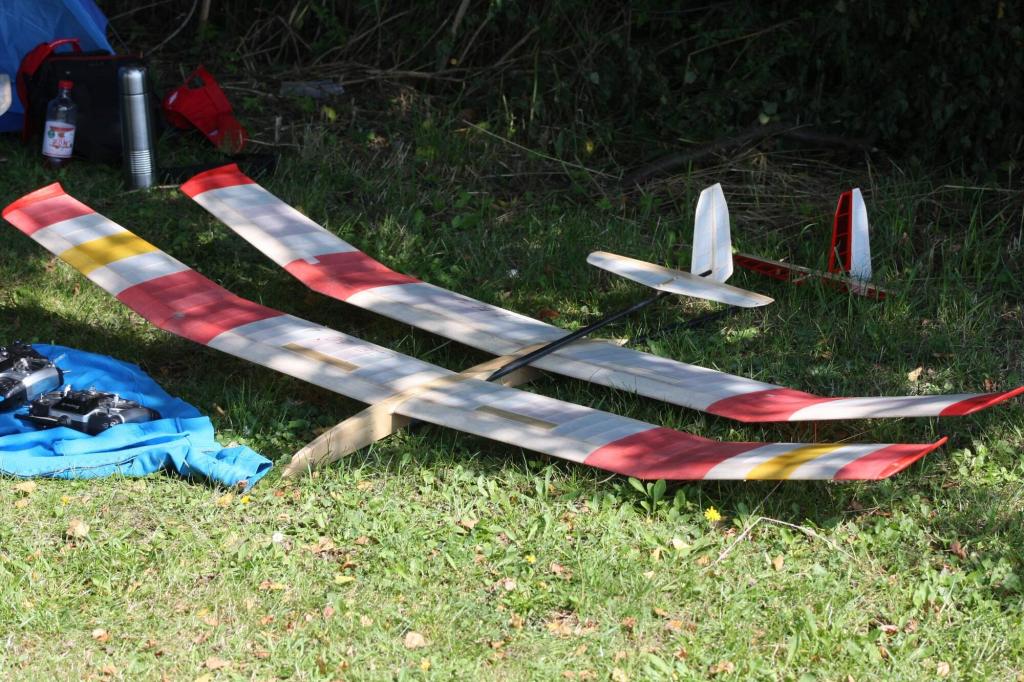

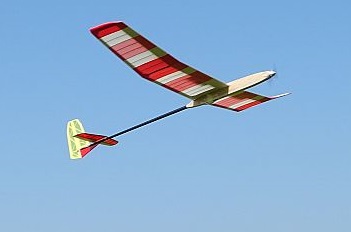

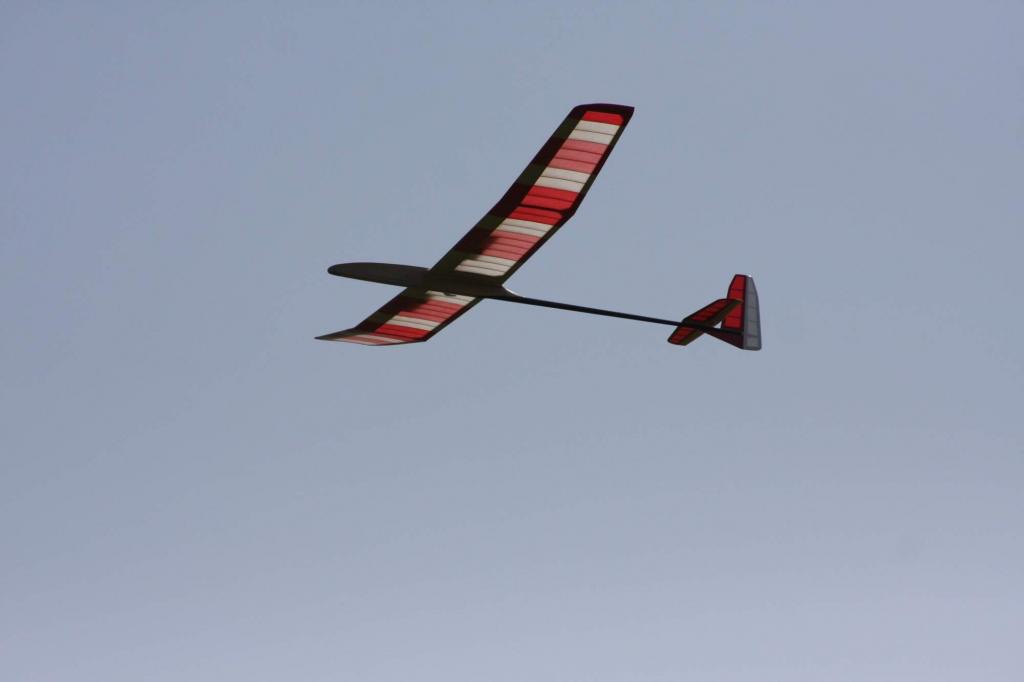

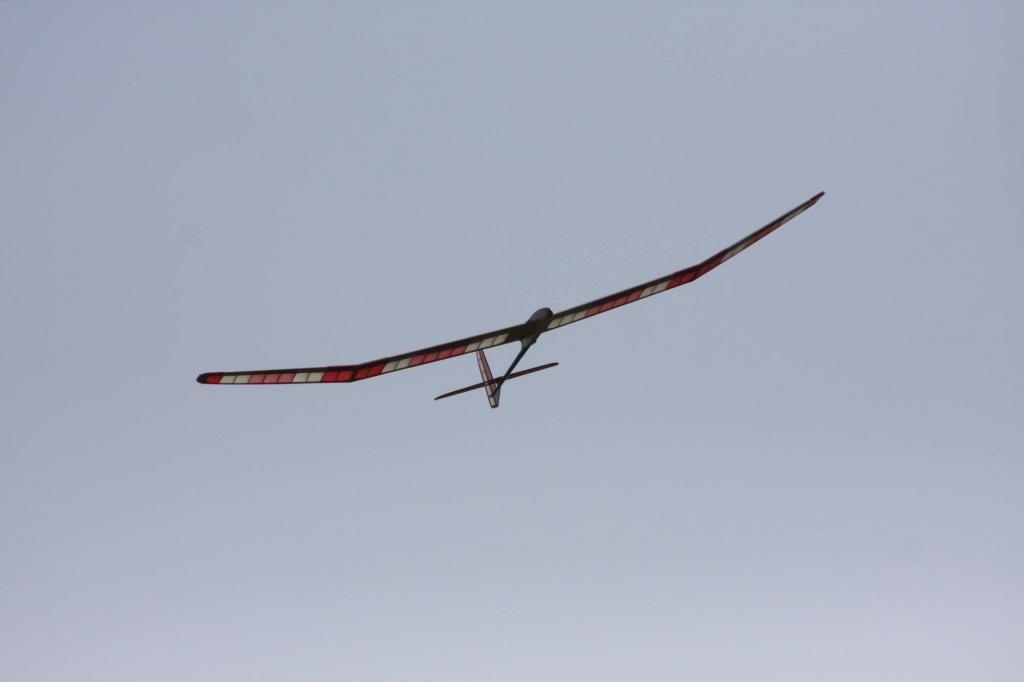

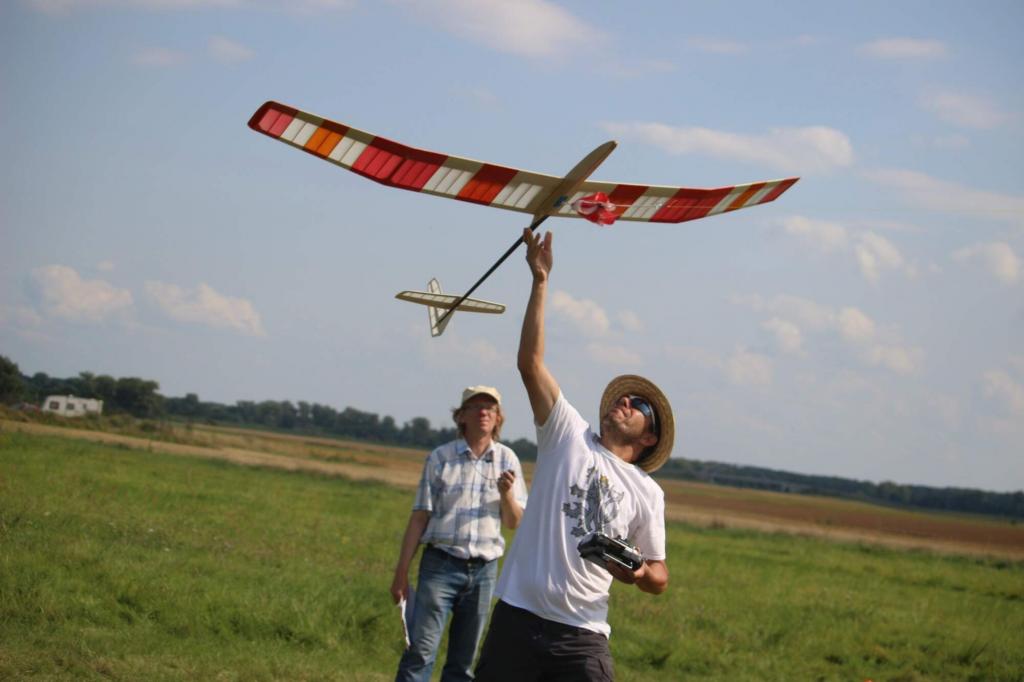

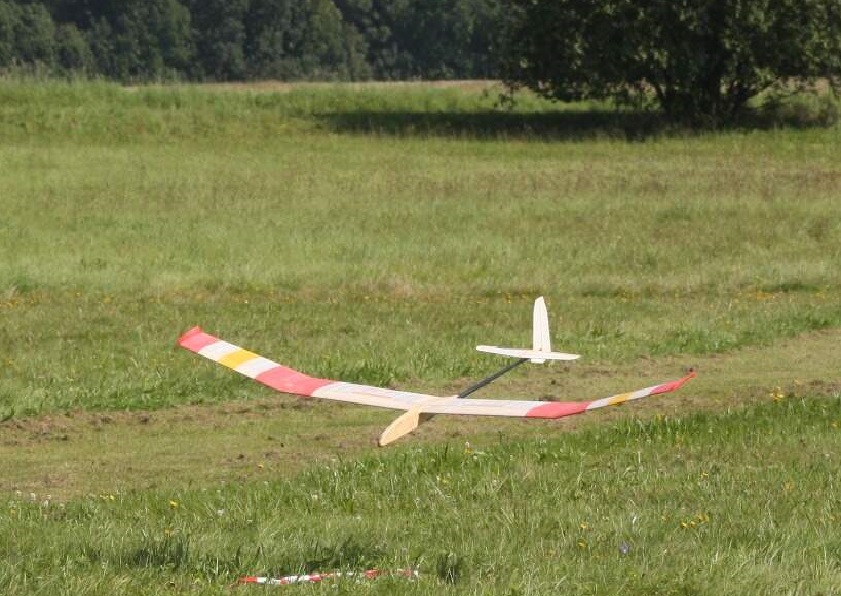

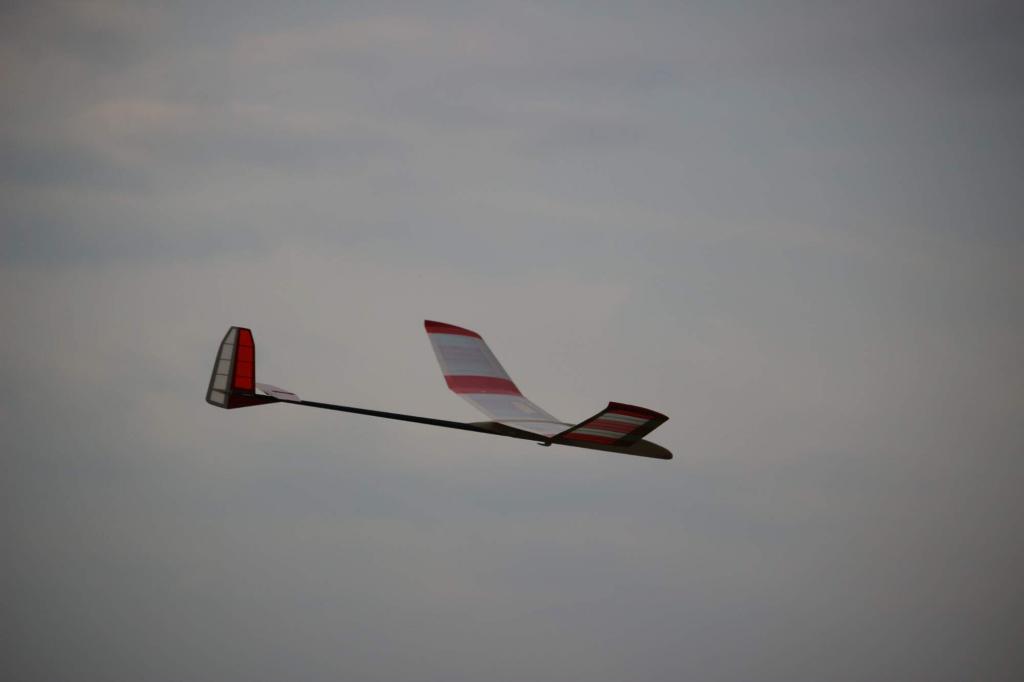

Fotky modelů jsem si vypůjčil z alba od Bačinových, kteří nám na závodech pořizují nádherné fotky a pak z blogu Honzy Kubici.

Foto a postřehy ze stavby budu postupně přidávat.

[Ivo Kulich]

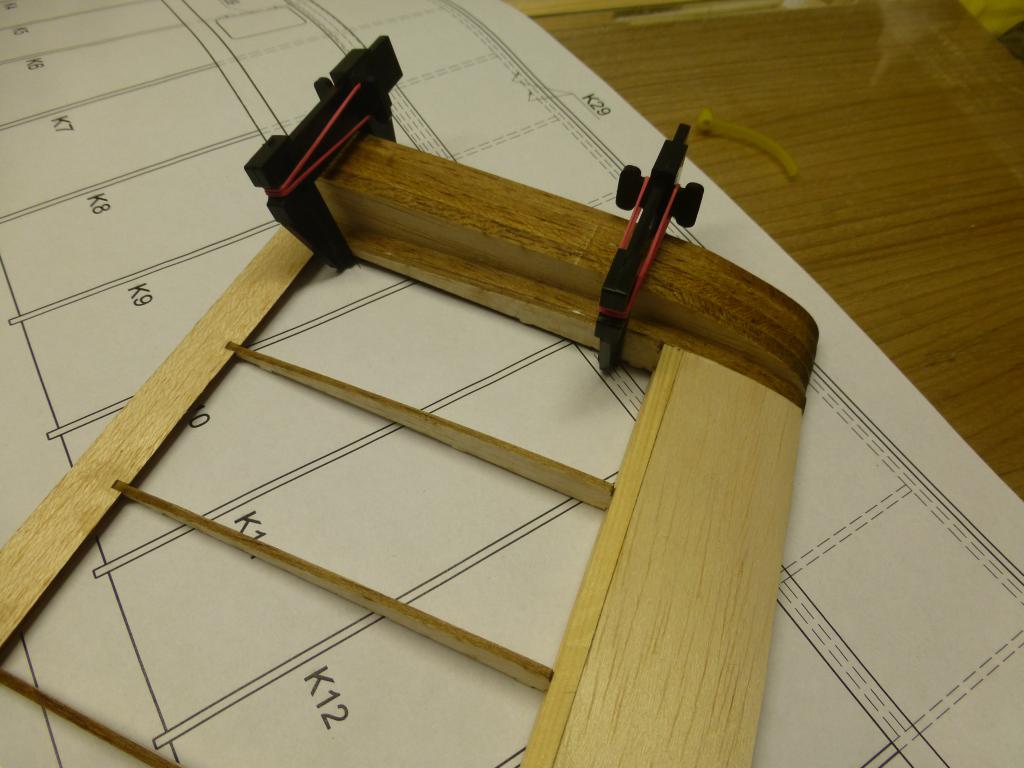

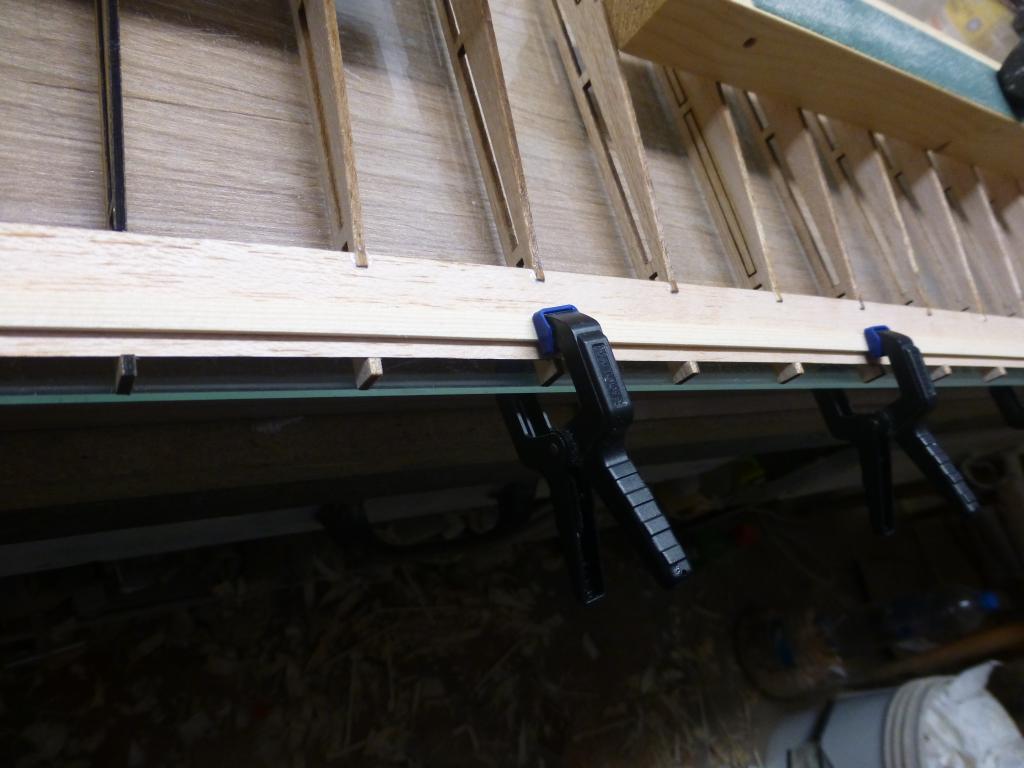

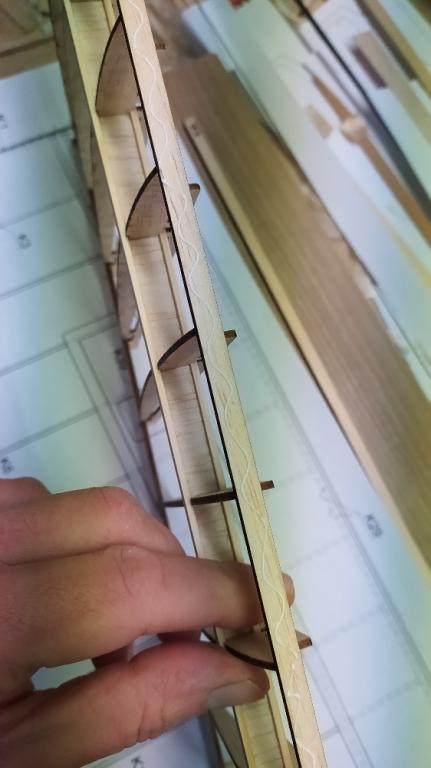

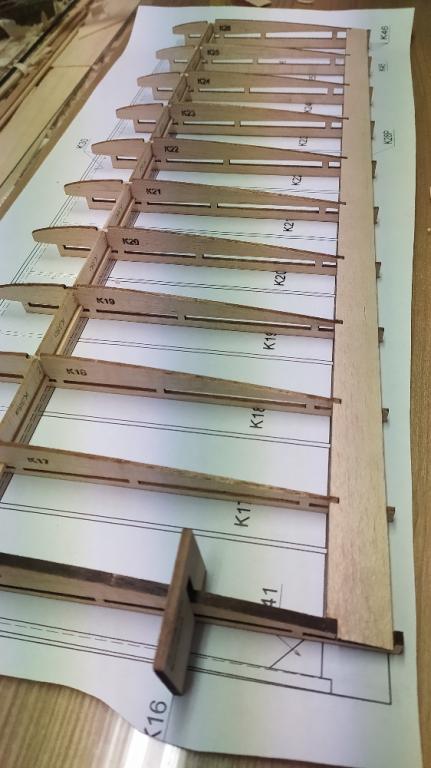

Včera jsem si přivezl první, zatím ještě zkušební výřezy křídel a pustil se hned do stavby. Začal jsem ušima. Trochu jsem se bál velkých můstků na žebrech a provlékání spodního nosníku. Diskutovali jsme o tom dost s Jardou Brojírem, konstruktérem u firmy Star Models, který mě přesvědčil, že je to již odskoušené a osvědčené. Zářezy pro nosníky jsem trochu líznul pilníčkem a nosník snadno nasadil a zalepil současně s odtokovkou. K lepení používám lepidlo Soudal. Dále jsem vlepil stojiny a falešnou náběžku. Staví se to na rovné podložce a není možné to postavit zkroucené.

[HONZIK 22]

Skvělé. Tato varianta trupu s trubkou vespod na obrázku je víc než pohledná. Eres bude mít stejný trup ?
download/file.php?id=113957&mode=view

To že to máš potažené vliesem a jsi s tím potahem spokojený , je taky dobá zpráva.
Uzavřená torzní skřín, žádné trojité vzepětí , dělená křídla na půl , nádhera. Díky.

[jio]

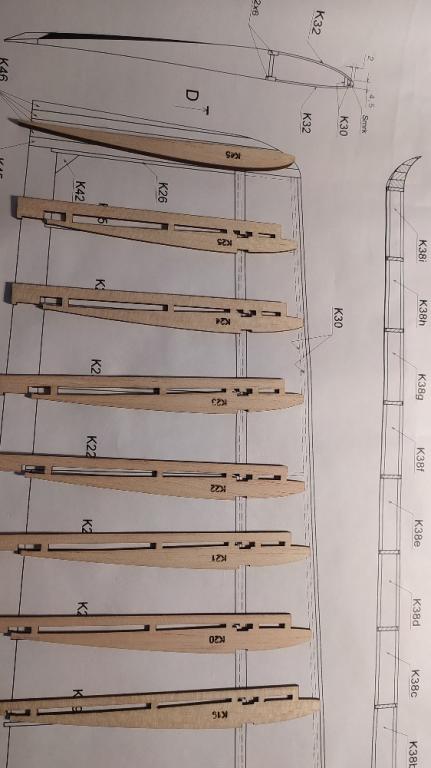

Zaujal mě způsob odlehčení žeber. Mohl bych vědět proč zrovna tímto způsobem? Díky.

[jyrry]

Zaujal mě způsob odlehčení žeber. Mohl bych vědět proč zrovna tímto způsobem? Díky.

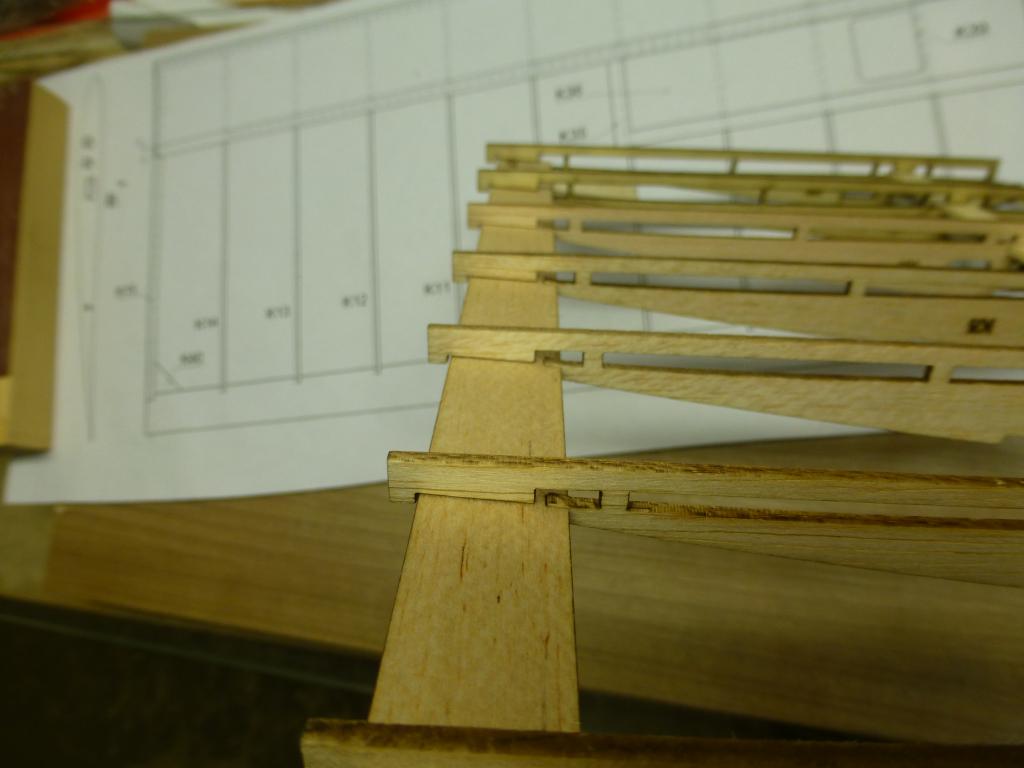

To není odlehčení, to jsou nožičky, které se po slepení ulomí a můstky zabrousí. Staví se tak na rovné podložce a vznikne geometrické zkroucení dle přání konstruktéra

[HONZIK 22]

Tak tak.
Teď jsem si uvědomil , že u Eres se trup s jinak uloženou uhlikovou trubkou volil tak jak je aby byl motor v ose trupu.

[Ivo Kulich]

Skvělé. Tato varianta trupu s trubkou vespod na obrázku je víc než pohledná. Eres bude mít stejný trup ?
download/file.php?id=113957&mode=view

To že to máš potažené vliesem a jsi s tím potahem spokojený , je taky dobá zpráva.
Uzavřená torzní skřín, žádné trojité vzepětí , dělená křídla na půl , nádhera. Díky.

Ve variantě E-res je vidět trup na obrázku download/file.php?id=113961&mode=view
tam je širší trup a tvar je přizpůsobený motoru.

[jio]

To není odlehčení, to jsou nožičky, které se po slepení ulomí a můstky zabrousí. Staví se tak na rovné podložce a vznikne geometrické zkroucení dle přání konstruktéra

Díky. Pro slepost nevidím.

[Ivo Kulich]

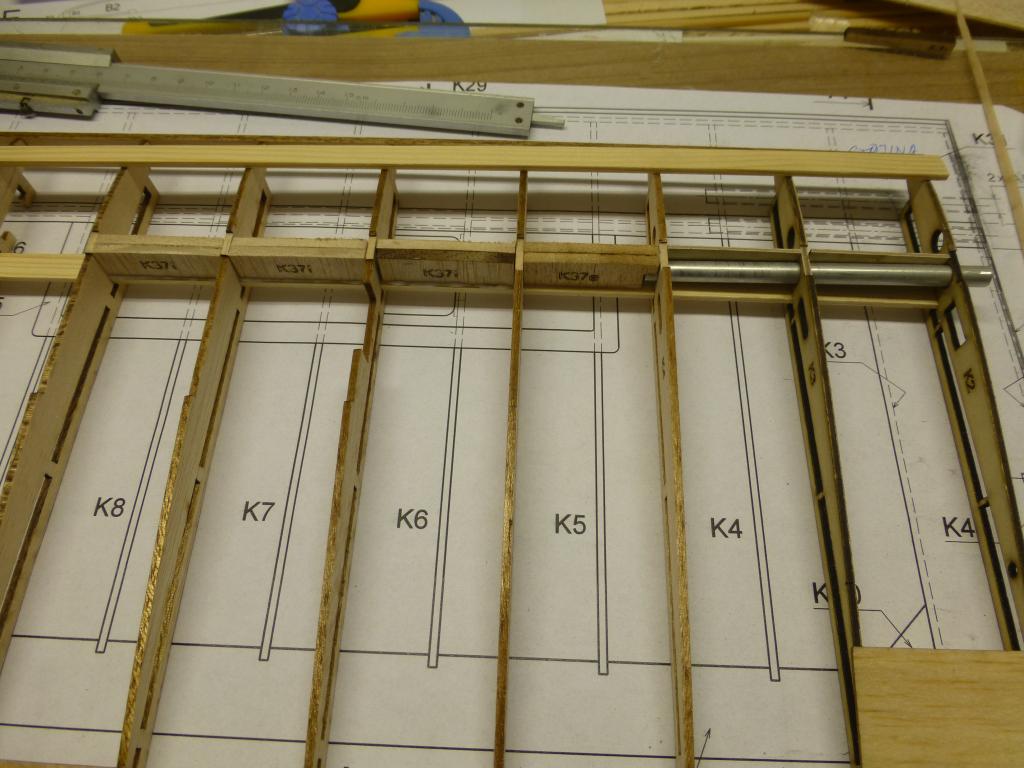

Další foto ze stavby...

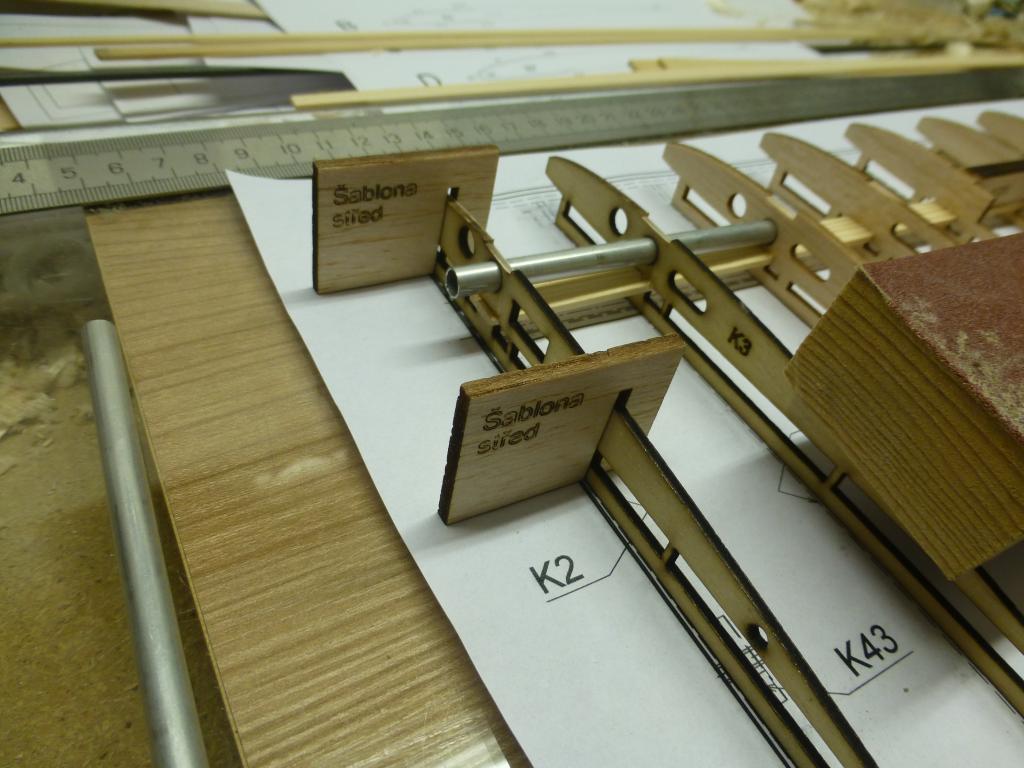

Nosník středů křídla je zužovaný z 2x10 na 2x6, pokud by to někdo nechtěl hoblovat tak v žebrech je vyznačeno kam probrousit výřez pro nezužovaný nosník.

[HONZIK 22]

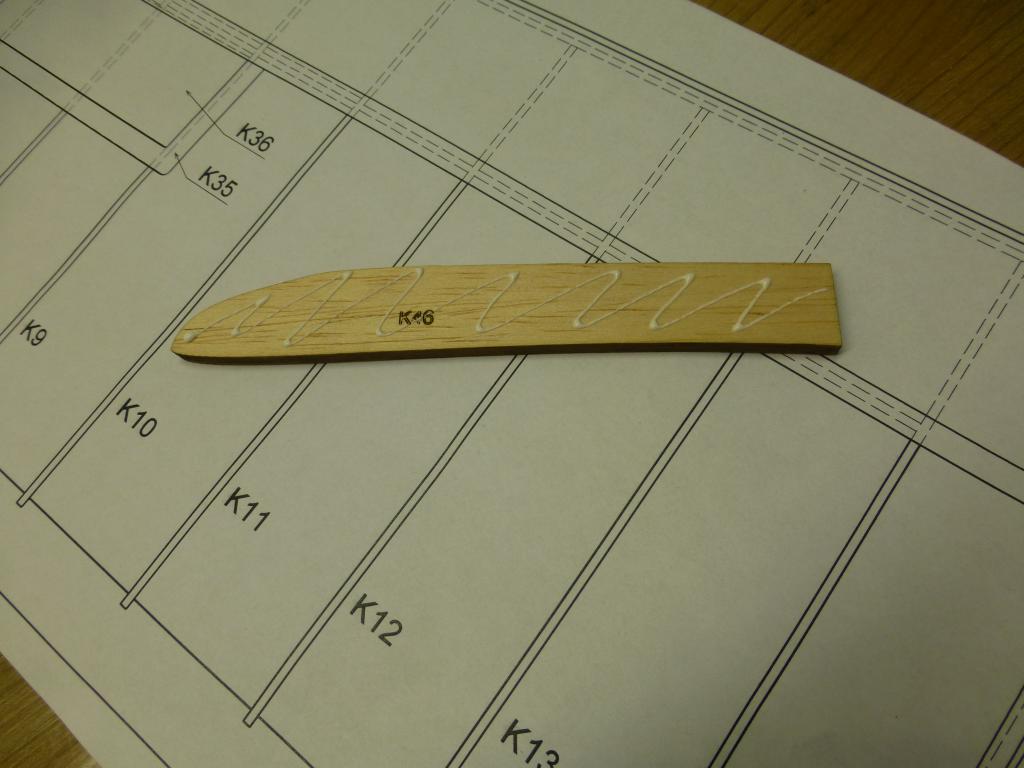

Skvele.Moc zajimave konstrukcni prvky, nutici k zamysleni se. Zuzovany nosnik a dvojita stojina K37?

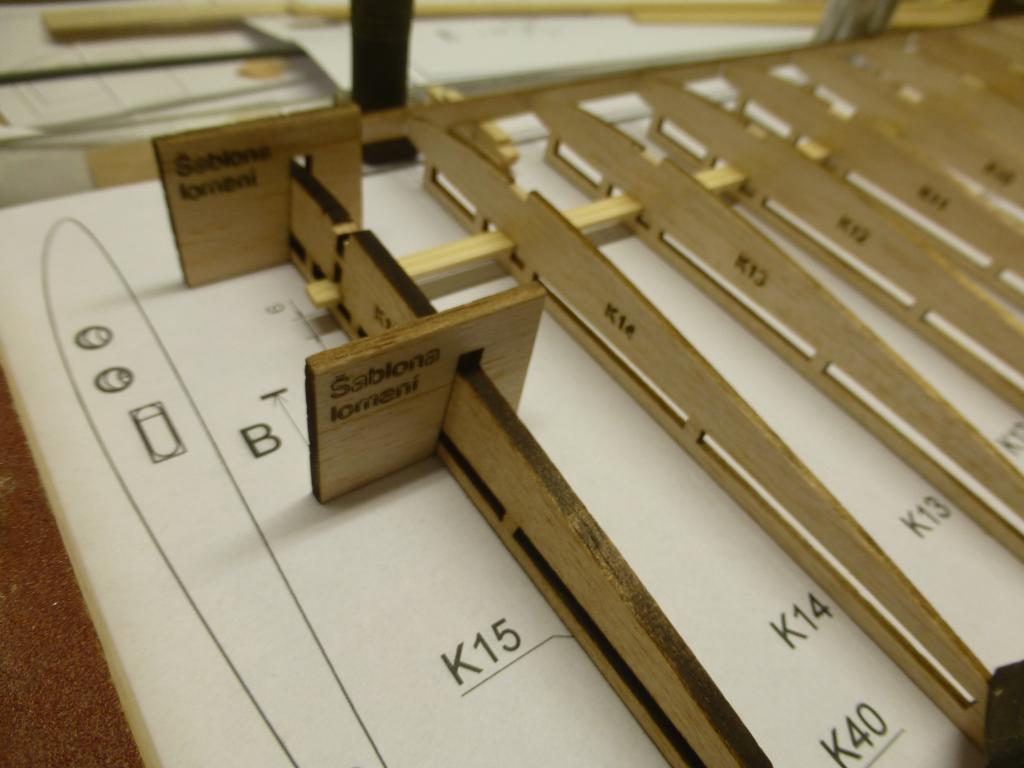

Sablona korenoveho zebra se zarezem v uhlu nasunovana z vrchu taky uspori spendlik.
Ulozeni odtokovky do zamku na zebrech jiste i s negativy.
Uz čiham na dalsi fotecky.,

[Ivo Kulich]

Stojina se v podstatě také ztenčuje. Za brzdou už je jen z balsy 2mm.

[HONZIK 22]

Tak to jo..Jeste nevidim a uz pisu.

[Bildy]

vypadá to pěkně promyšlené....jen ty vyuzený žebra se mi vůbec nelíbí. Brousíte je ještě nebo se přes ně nalepí uhlíkovej pásek ?

[Papir]

vypadá to pěkně promyšlené....jen ty vyuzený žebra se mi vůbec nelíbí. Brousíte je ještě nebo se přes ně nalepí uhlíkovej pásek ?

Mám obavu, že máš mylnou představu o "vyuzenosti" žeber. Není se čeho bát.
Nařezal a postavil už sem pár kousků letadel na laseru (největší Minimoa 3,4metru), nikdy jsem balzové a topolové díly nepřebrušoval, lepil to kde čím a nikdy, fakt nikdy jsem neměl problém s řezem od laseru.
Pokud se to nařeže na trošku normálním laseru tak to spálené není, ale jen tak štrejchlý . Vyuzené to bude, když to někdo dělá na slabém domácím stroji, ale na trochu výkonném stroji k tomu určeném to problém není vůbec.
To je tak nějak divně zažité, že z laseru se to nedá lepit, nebo se musí přebrušovat, ale je to nesmysl, tohle je naprosto v pohodě.
Jediiné kde je třeba na to sáhnout a obrousnout jsou případné řezy letecké překližky (né topolky, ta je v pohodě). Letecká je ale max 1-2 žebra u kořene.
Takže fakt no problém.
V.

[Ivo Kulich]

vypadá to pěkně promyšlené....jen ty vyuzený žebra se mi vůbec nelíbí. Brousíte je ještě nebo se přes ně nalepí uhlíkovej pásek ?

Přestože jsou díly vypalované na profesionálním stroji, tak je to opálené na dvou žebrech z letecké překližky. Na lepených plochách je dobré to trochu očistit. Na balse je to v pohodě a žádné obrušování to nepotřebuje. Pravidla kategorie RES, tedy F3L nedovolují páskování žeber uhlíkem.
