MBT "něcojakoAbrams" 1:5 - stavba z kovu

[jyrry]

Synoci se do toho nechce, tak to sem dám já. Má sice fotoalbum na FB, ale tam každý nechce/nemusí.

Komentář tvůrce:

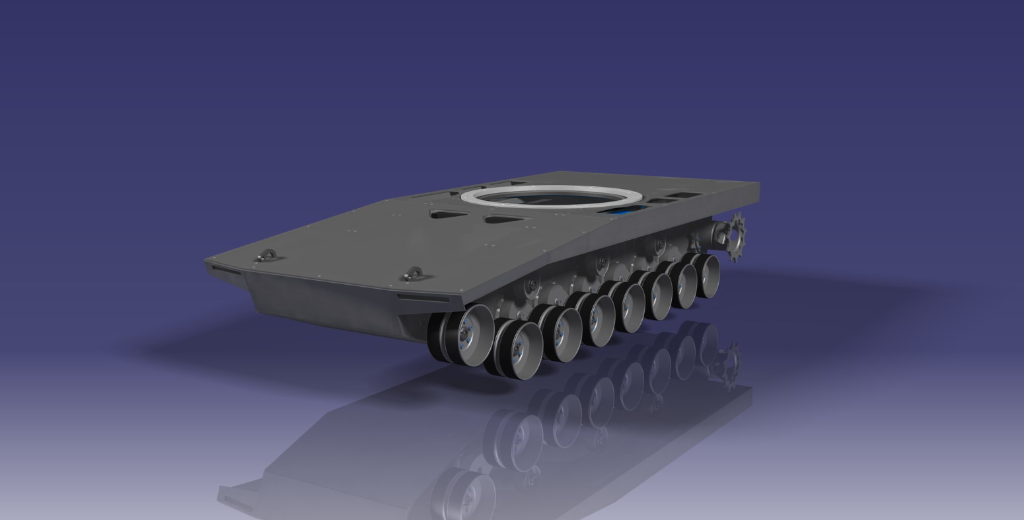

Celokovový RC model tanku, koncepce vlastní, předloha tanky NATO.

Po nějaké době provozování obdobného výtvoru 1:10 inspirovaného nejen Abramsem, částečně tištěného na 3D, částečně frézovaného, se dal do konstrukce a stavby inovovaného "fantasy" tanku v měřítku 1:5 a vyrobeného převážně z kovu. Dám sem fotky ze zmíněného alba, v případě dotazů se pokusím okomentovat co je zrovna k vidění.

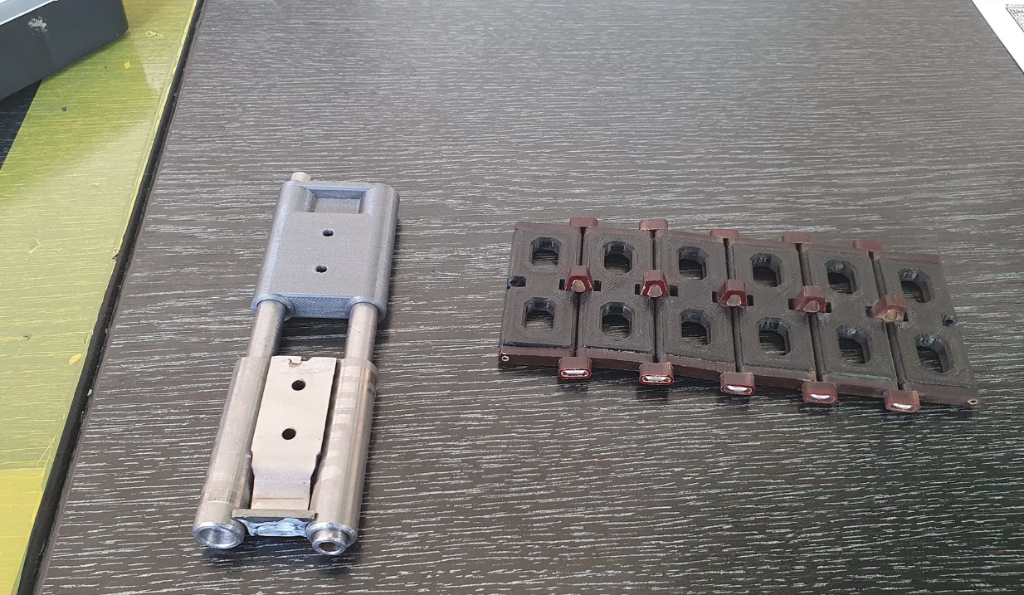

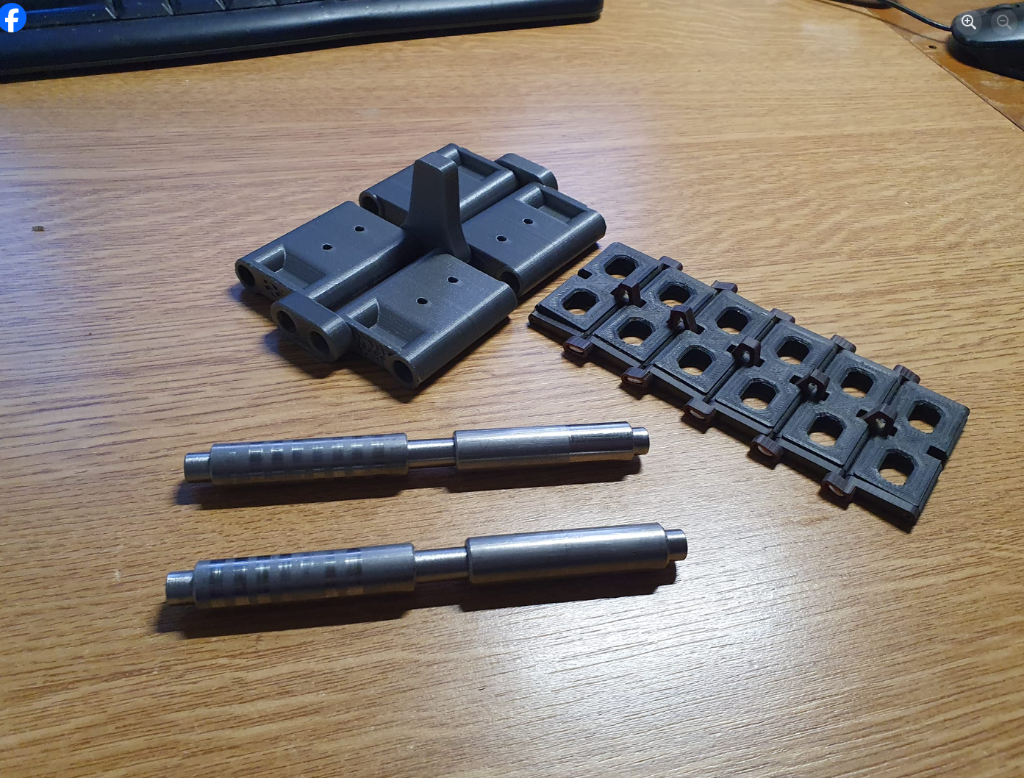

Porovnání prototypu pásů 1:5 s částečně tištěnými 1:10

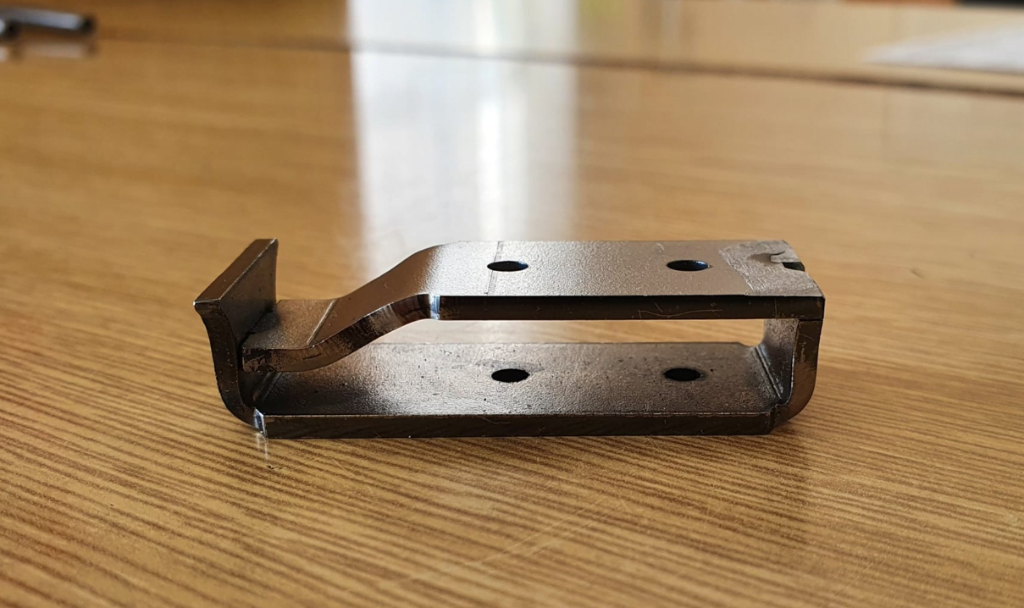

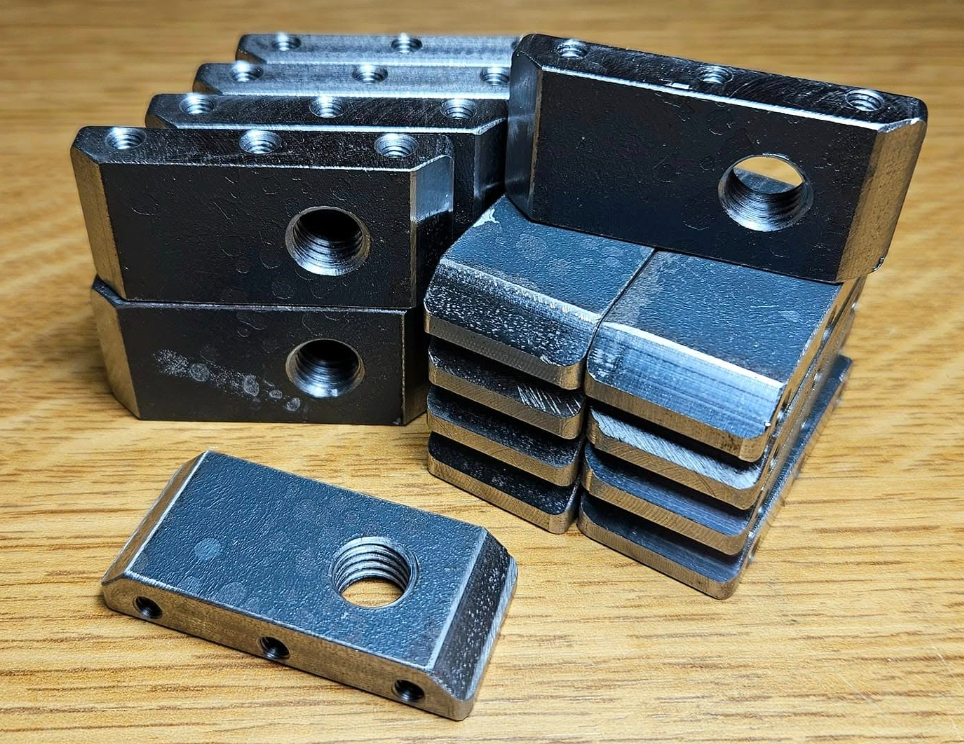

Polovina článku pásu

[jyrry]

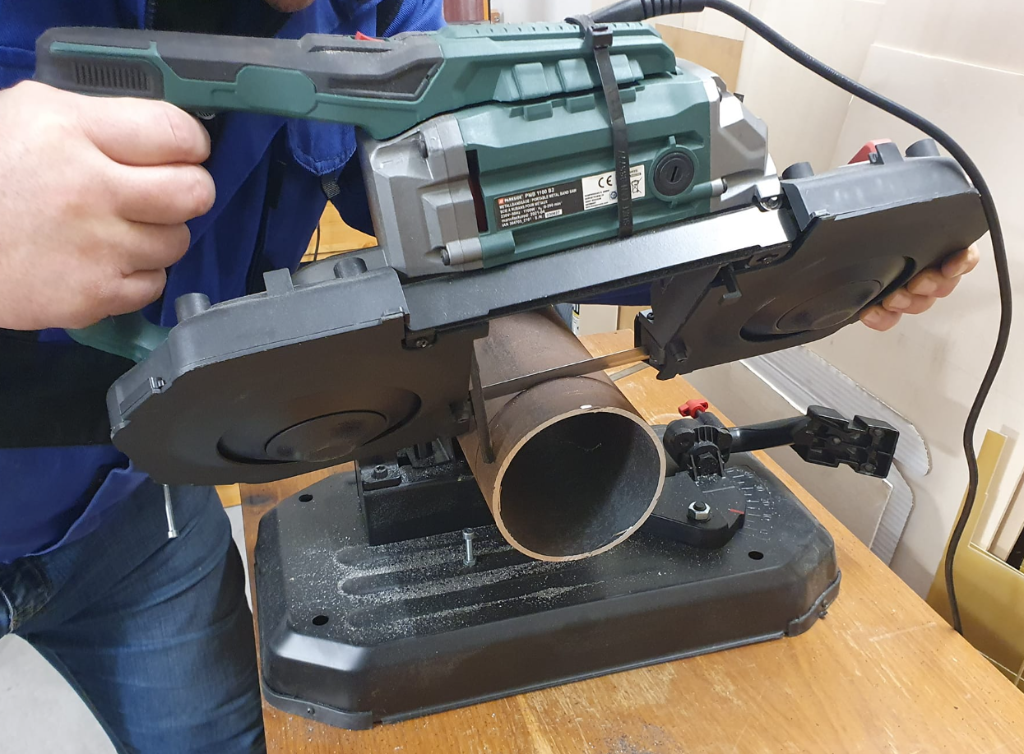

Téhle Lidlpilky jsme se už zbavili, je to klasická tragikomedie...

Frézka taky není kdovíjaký zázrak, ale původně byla pořizována na klasičtější a umírněnější modelářské potřeby...

[jyrry]

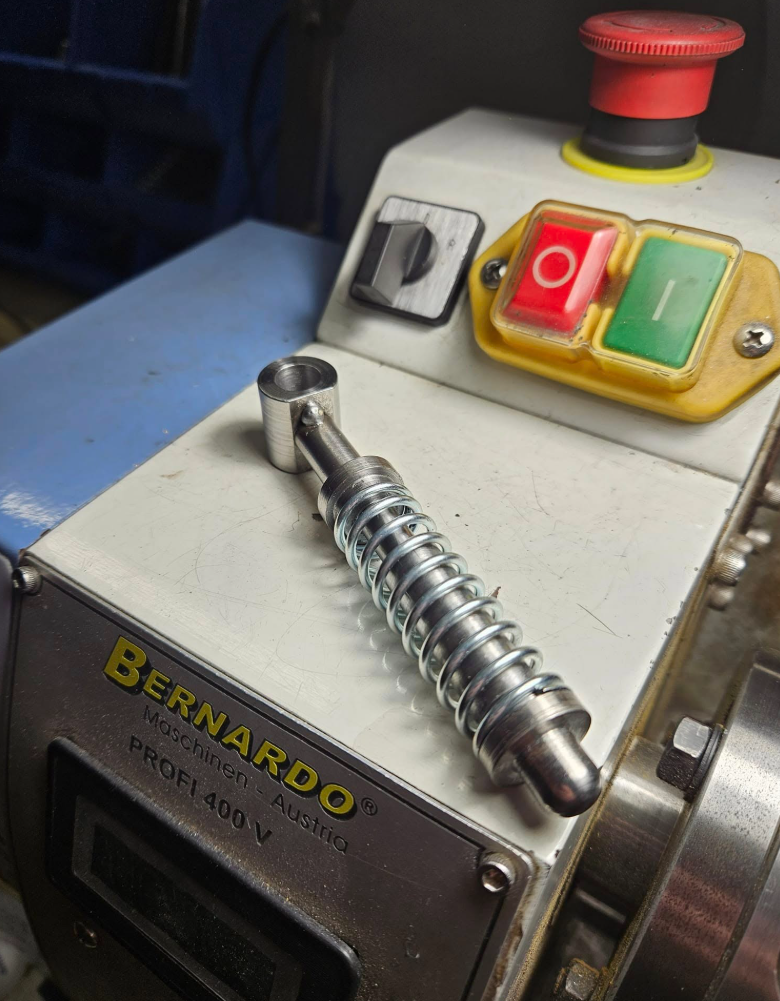

Minisoustruh také sténá, ale zatím slouží. Vnitřní odpružení kyvných jednotek kol.

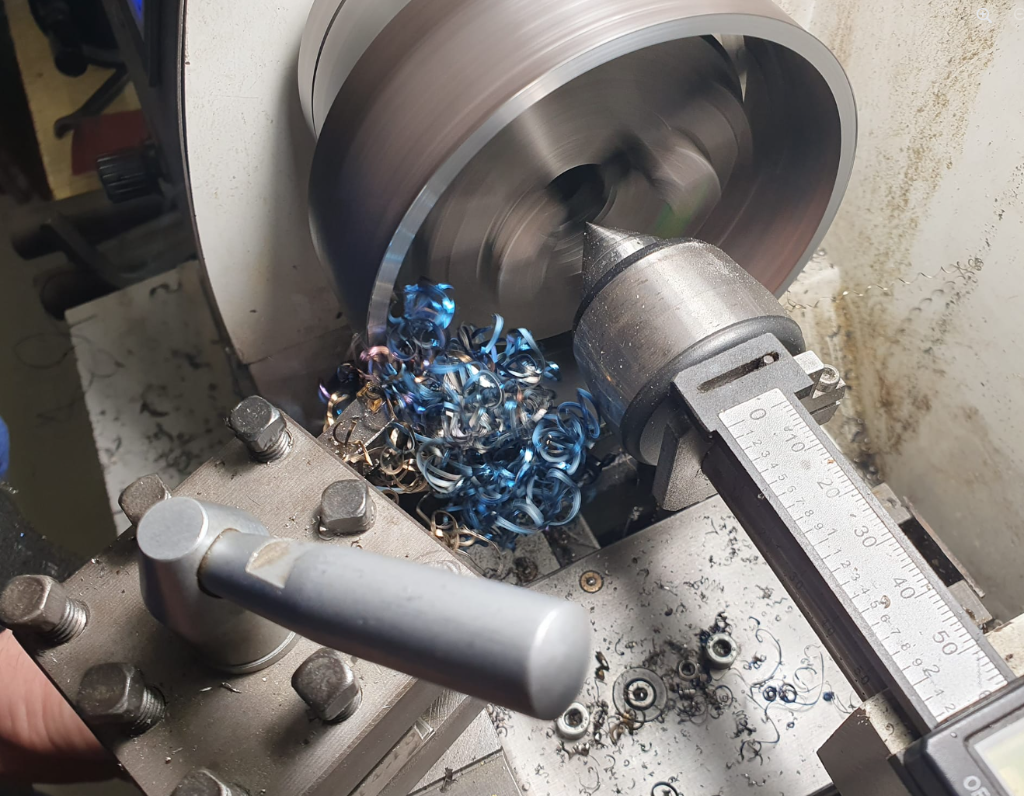

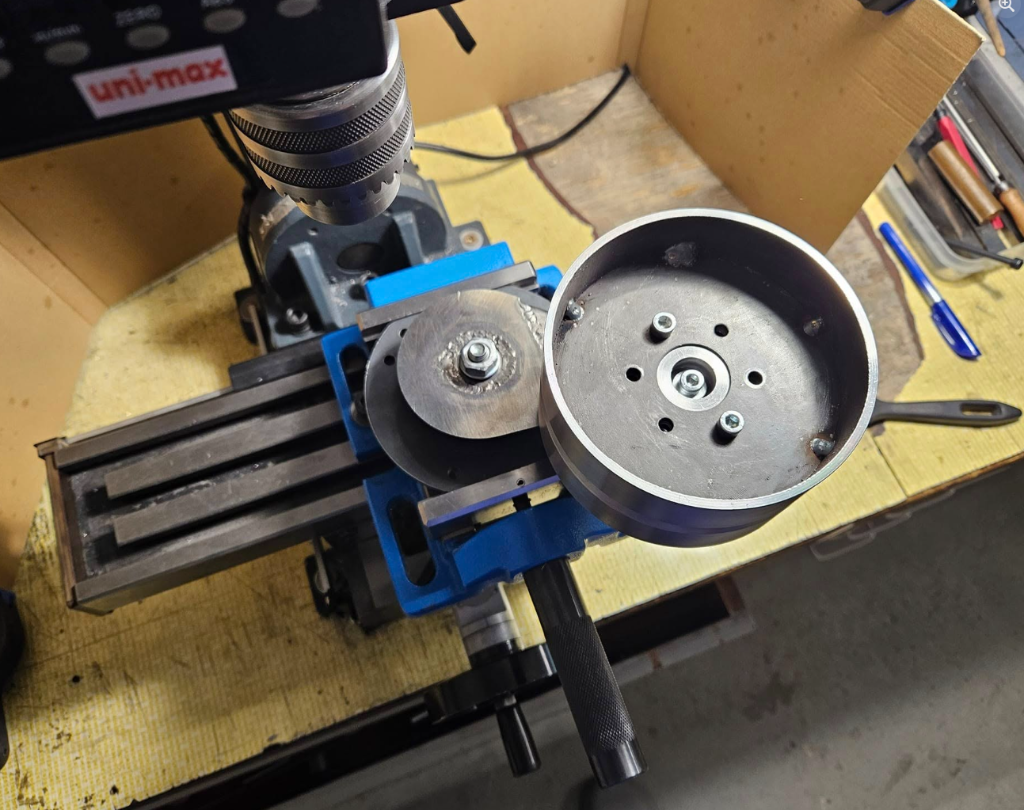

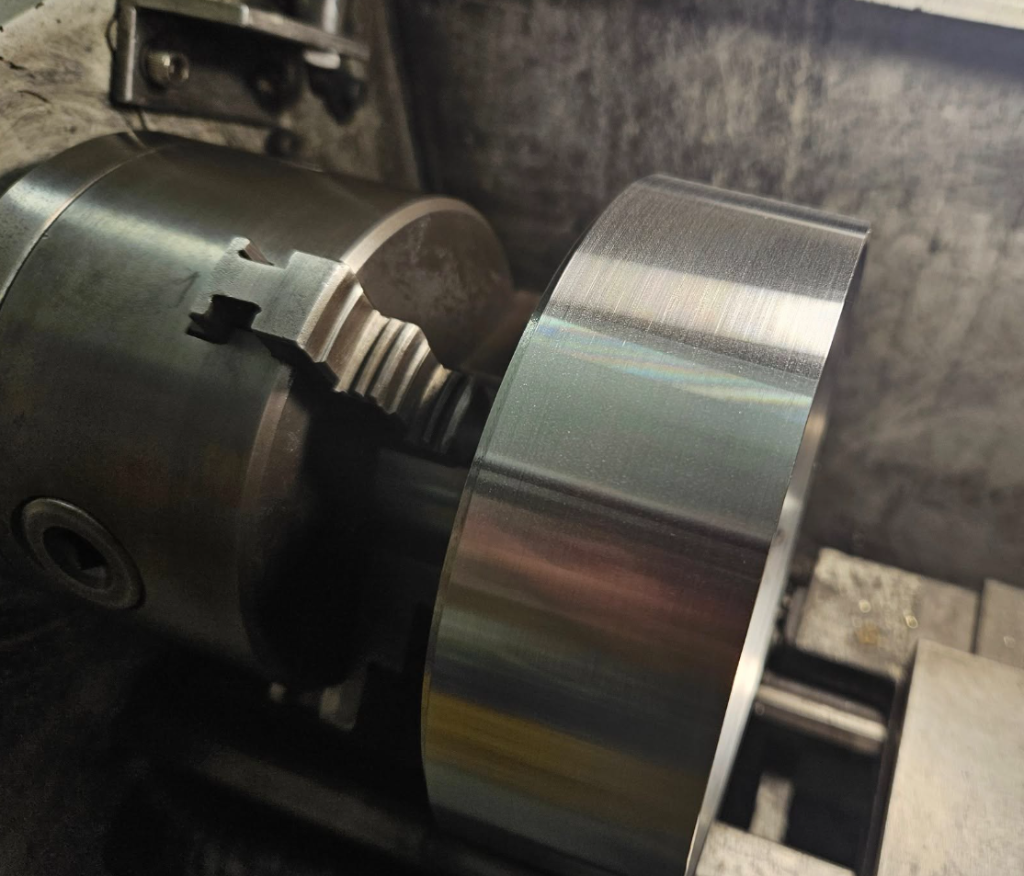

Obrábění pojezdových kol.

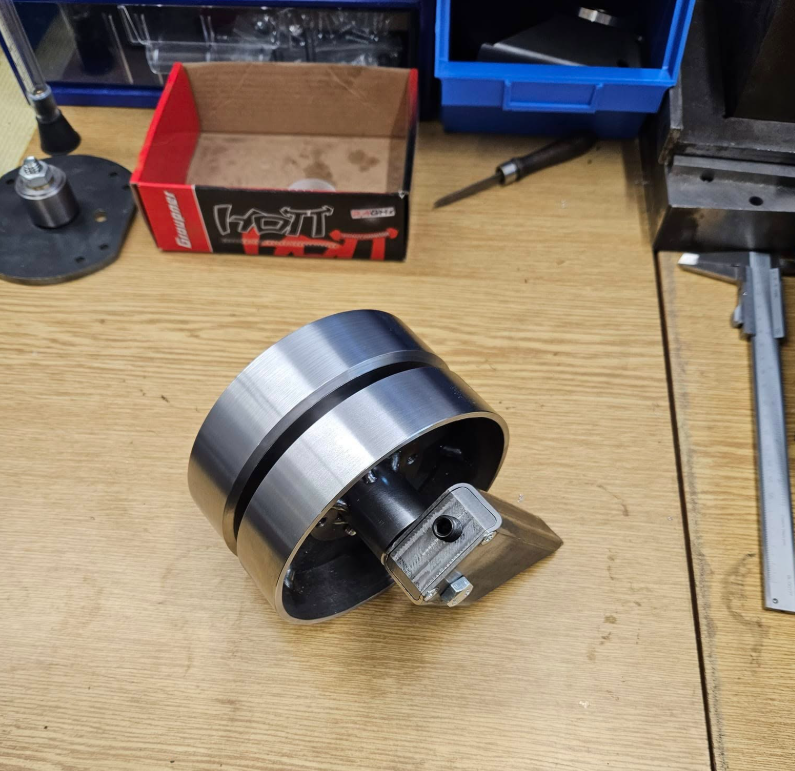

Pojezdové kolo s částí kyvného ramena.

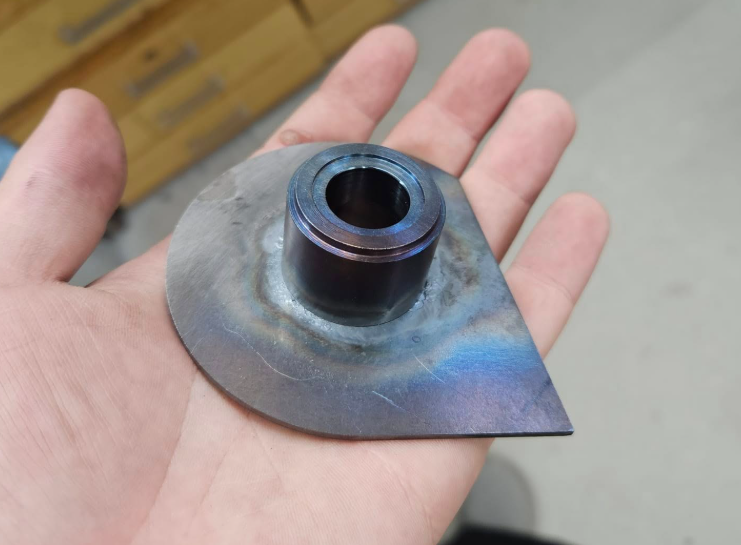

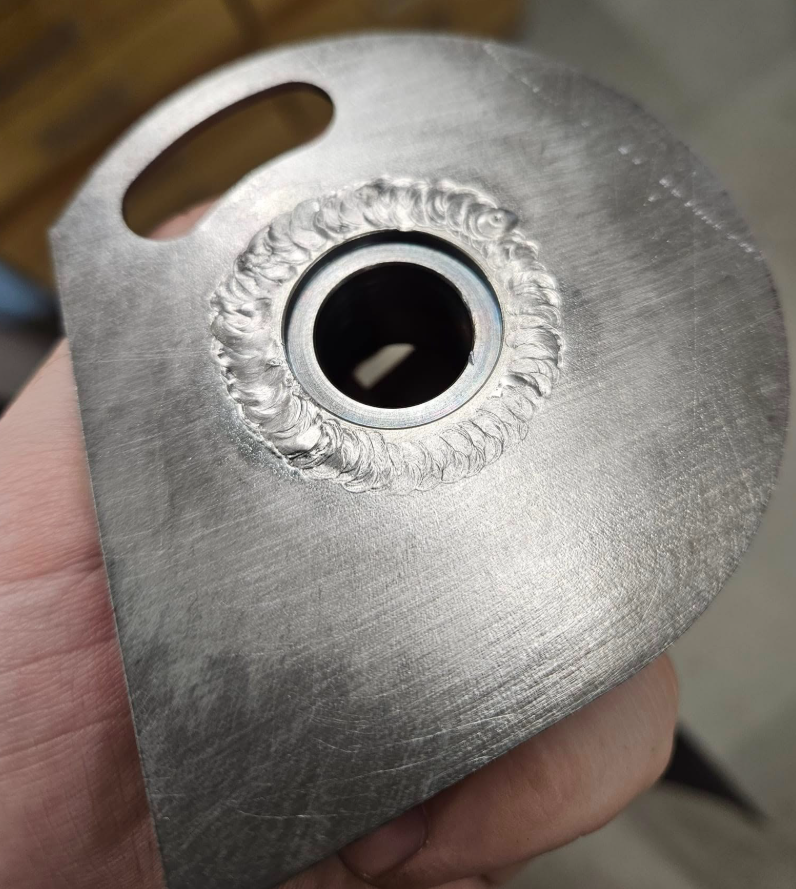

Pouzdro kyvného ramena, svářeno TIGem ručně.

[jyrry]

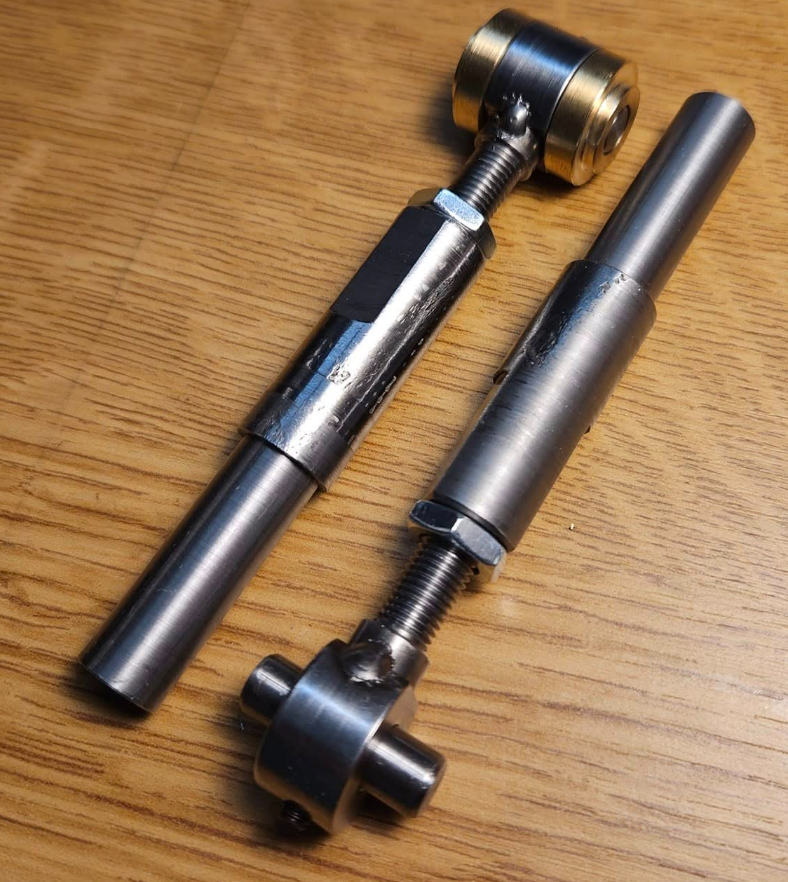

Sestava kyvného ramena s pojezdovým kolem, uvnitř je odpružení.

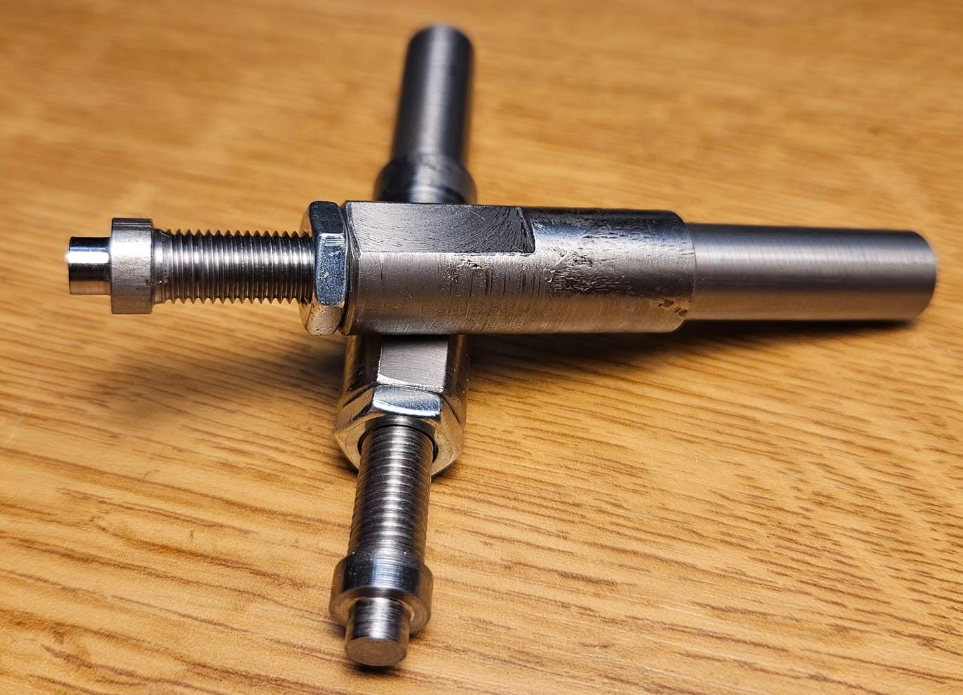

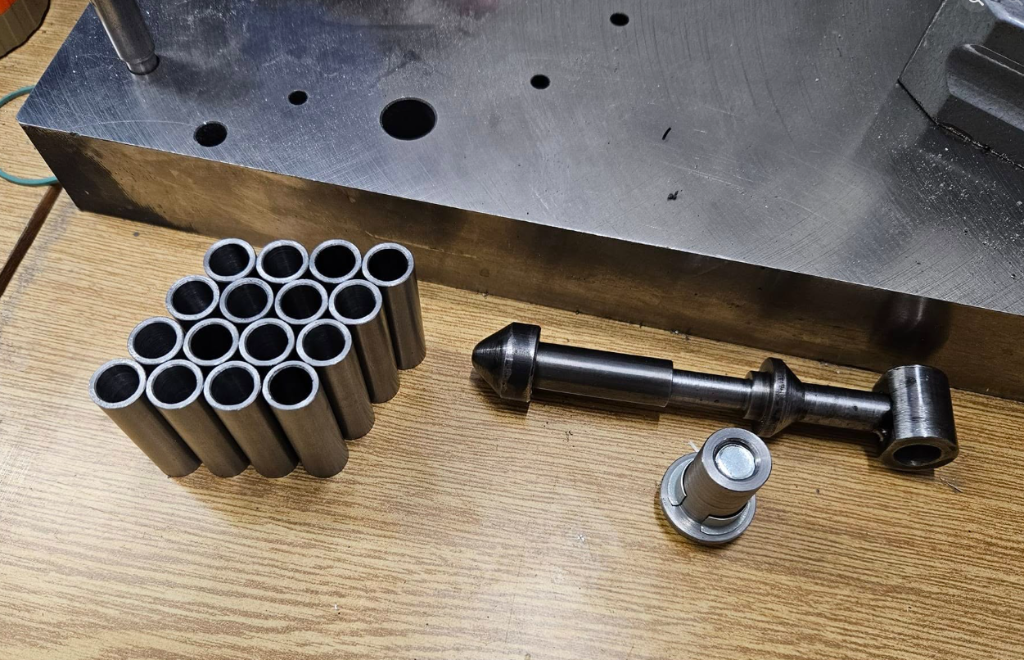

Podsestava odrpužení. Uložení kyvných ramen bude na kluzných ložiskách.

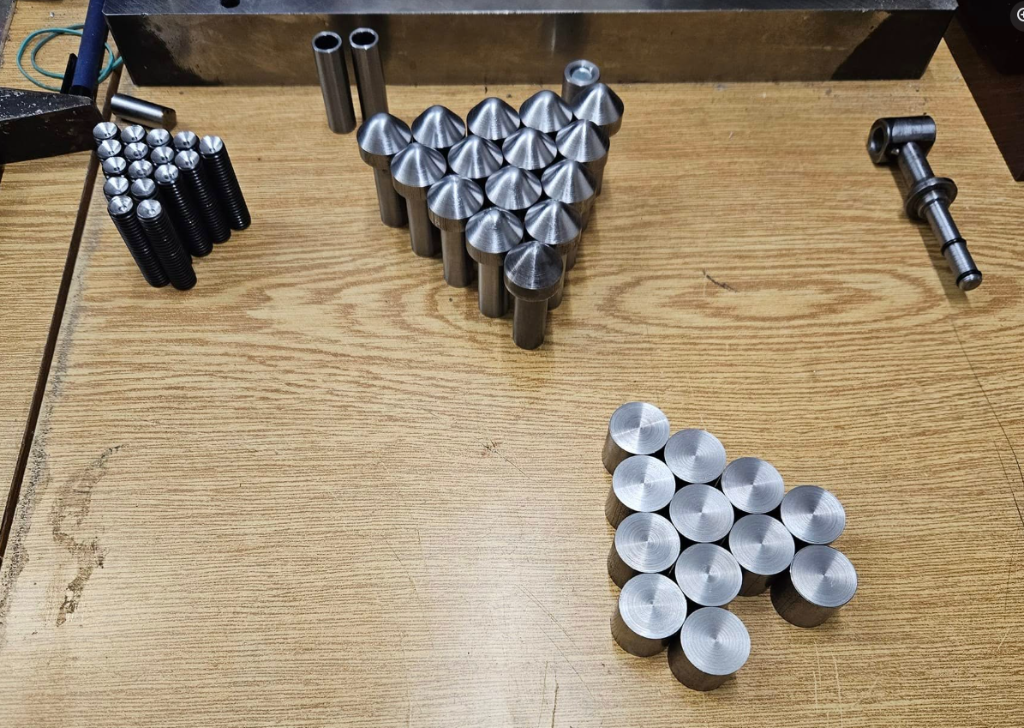

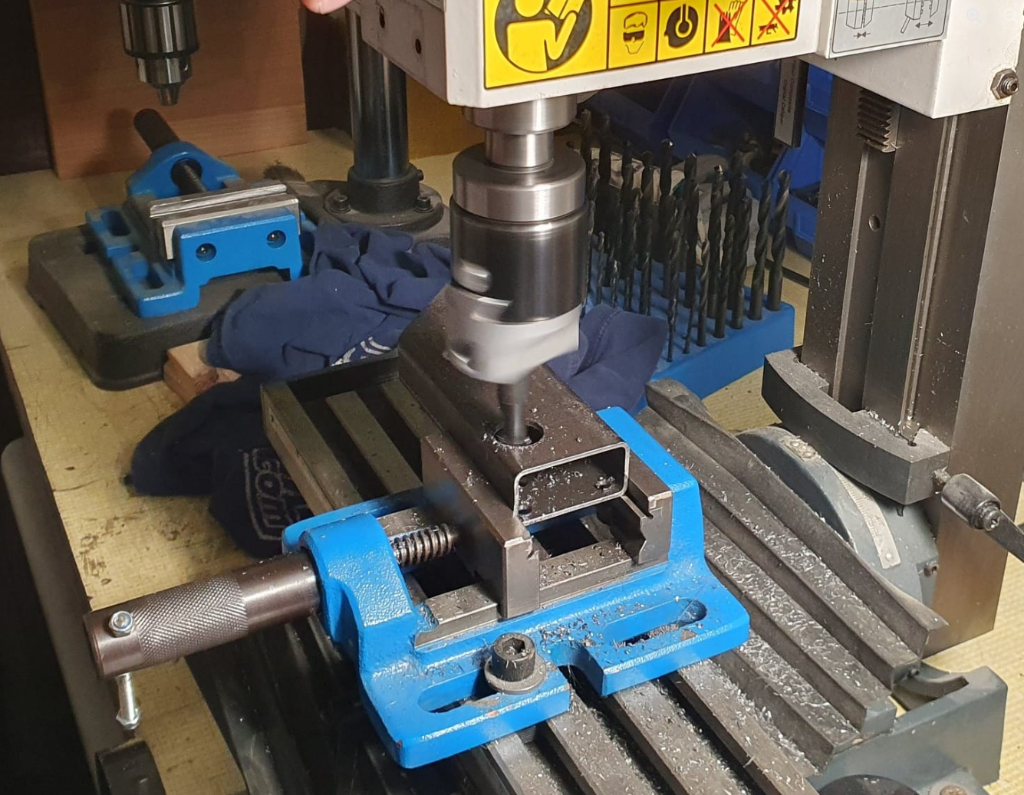

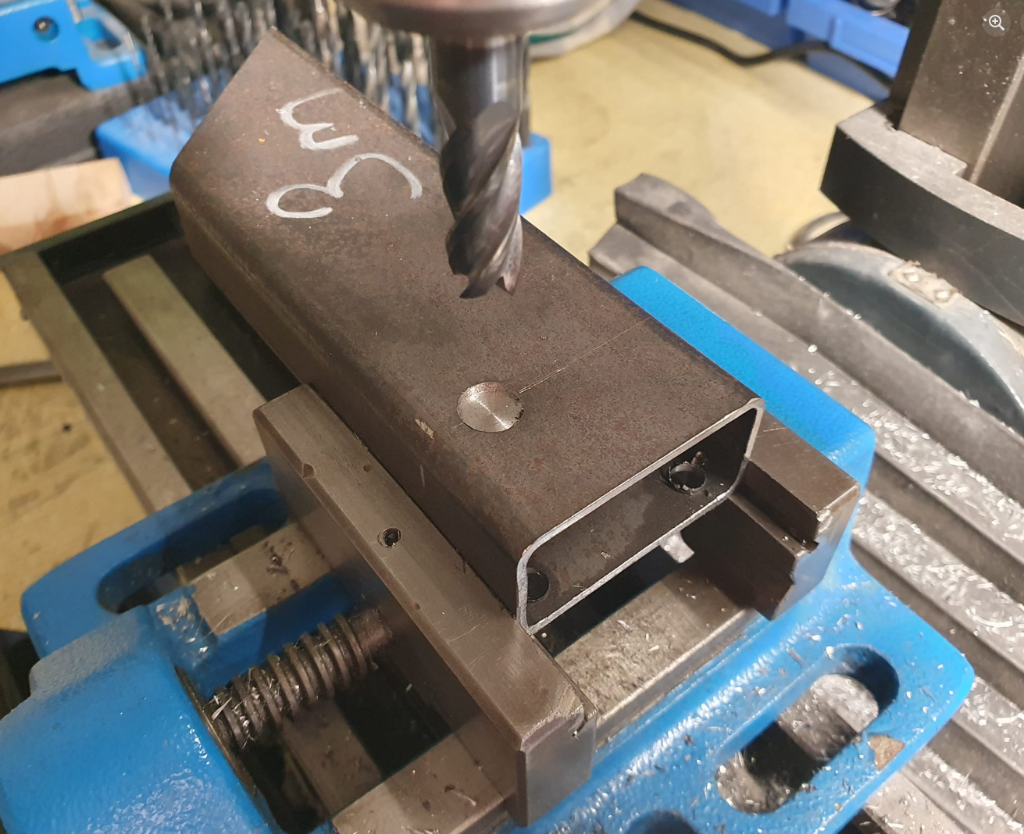

Malosériová výroba dílů do kyvných ramen.

[jyrry]

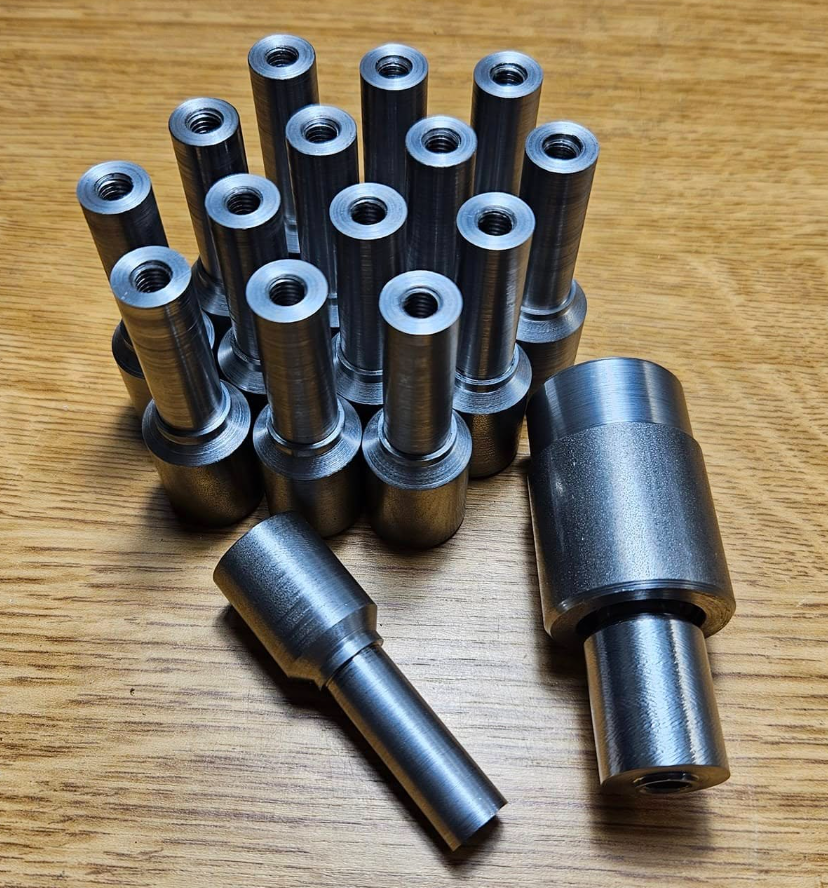

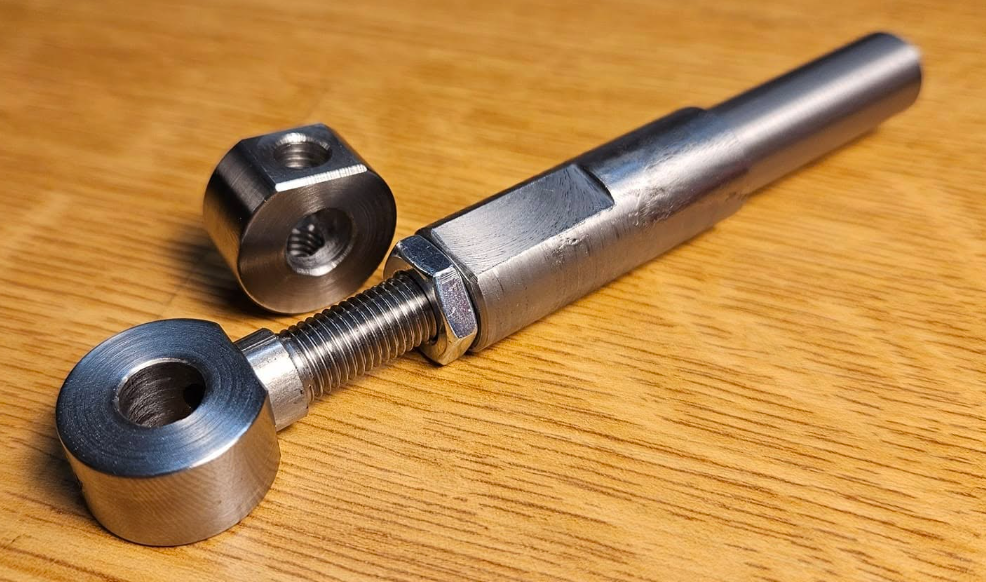

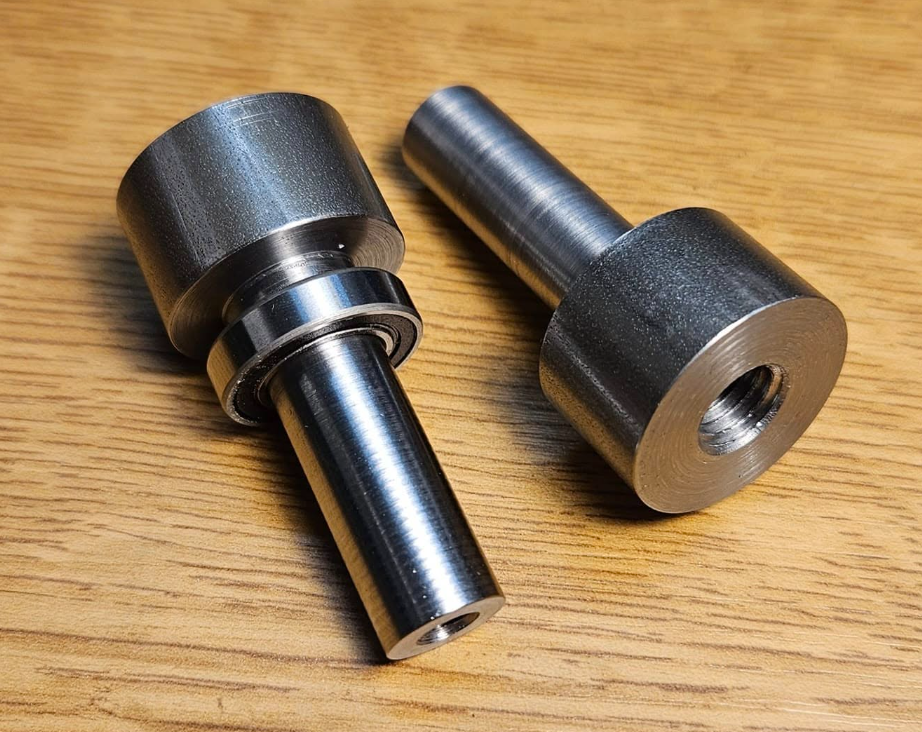

Čepy kyvných ramen.

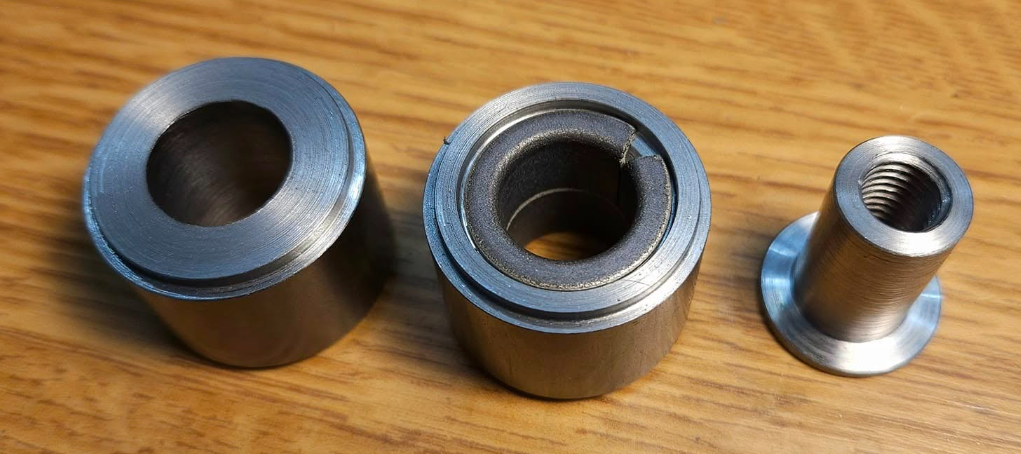

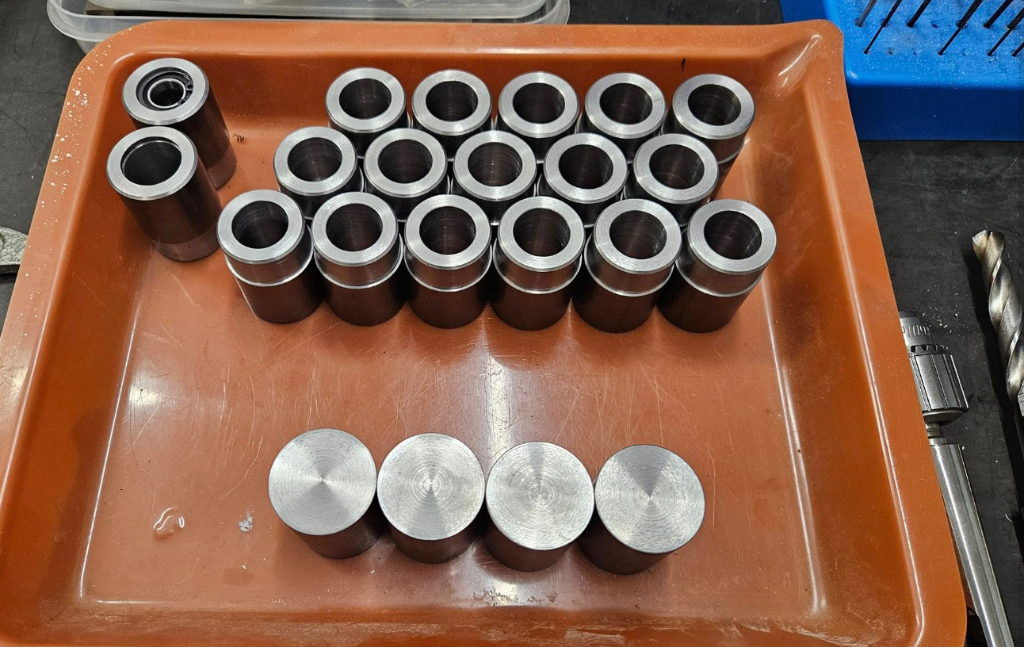

Pouzdra kyvných ramen.

A opět malosériovka.

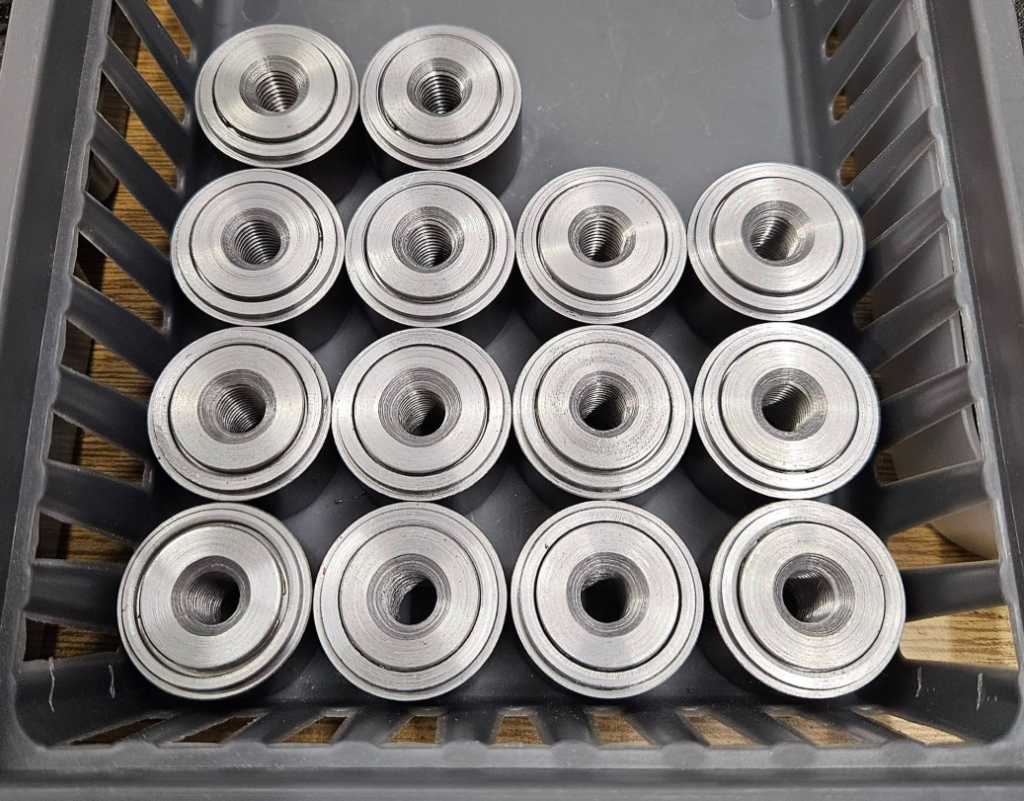

Víka kyvných ramen se závitem pro nastavení tuhosti pružiny.

[jyrry]

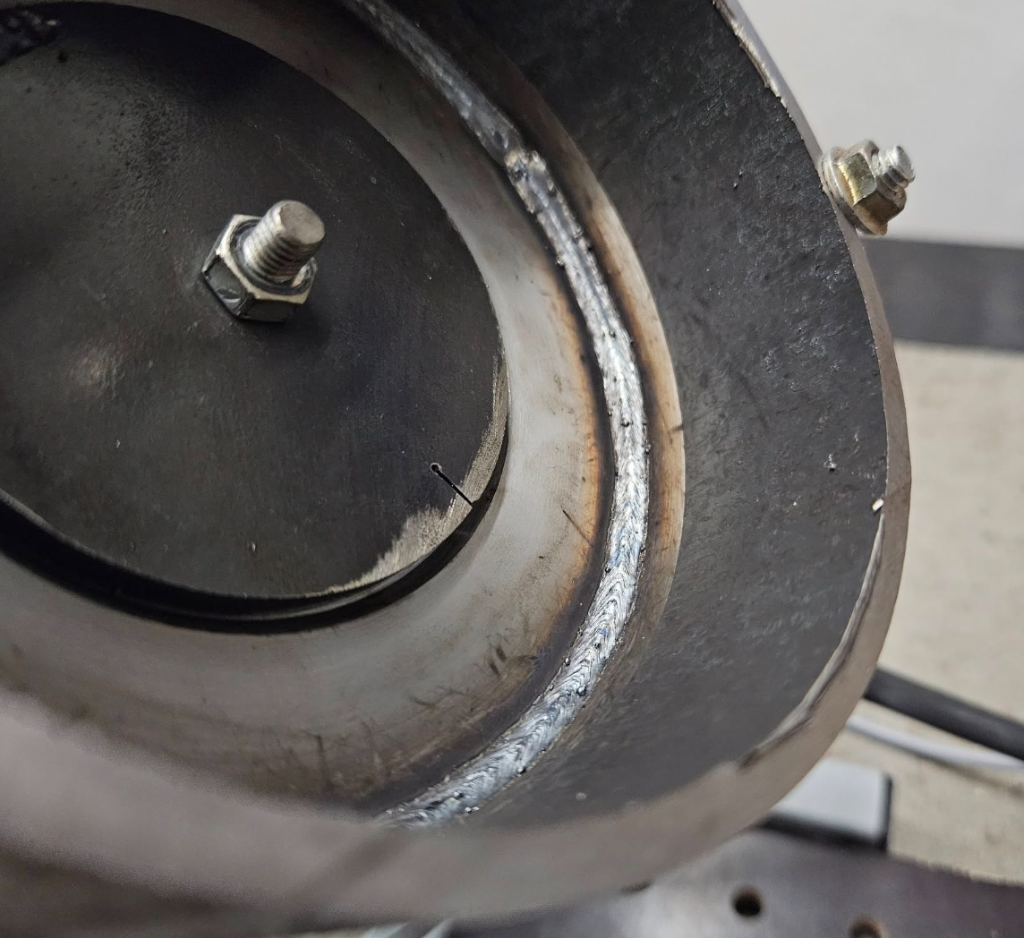

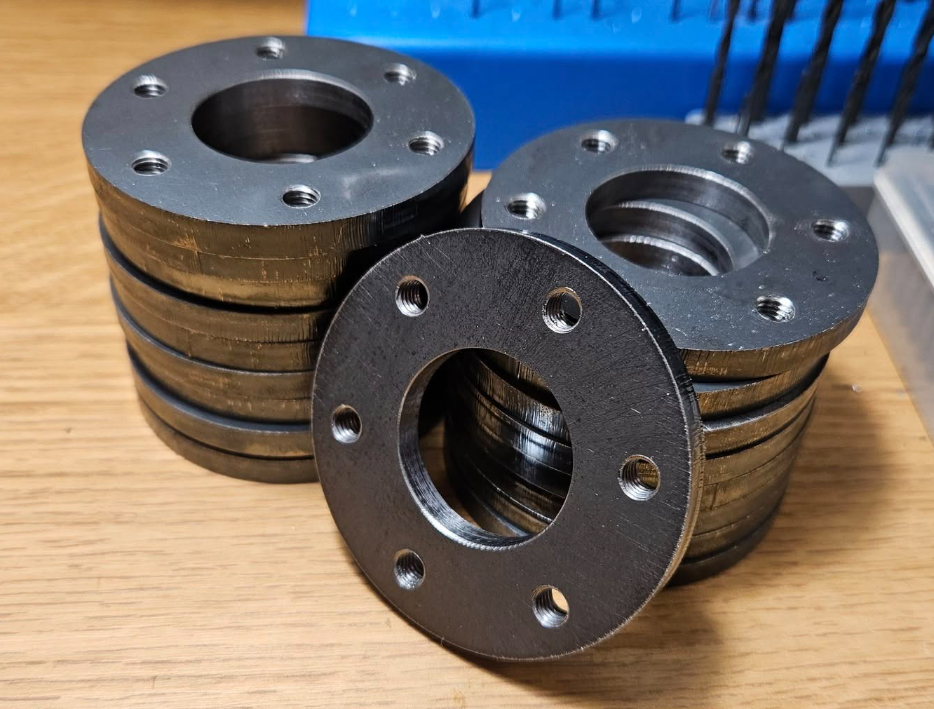

Příruby pojezdových kol.

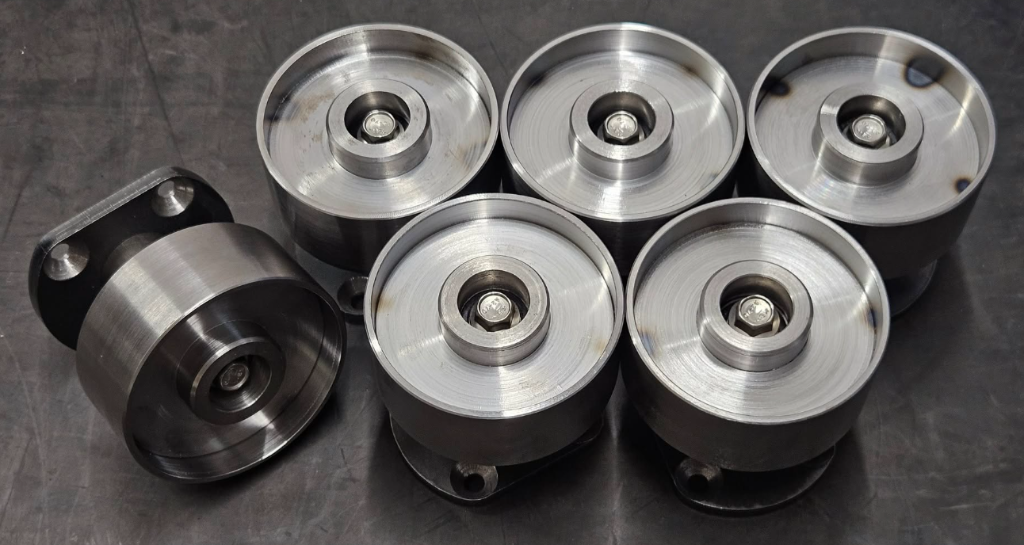

Podpěrná (horní) kola s přírubami.

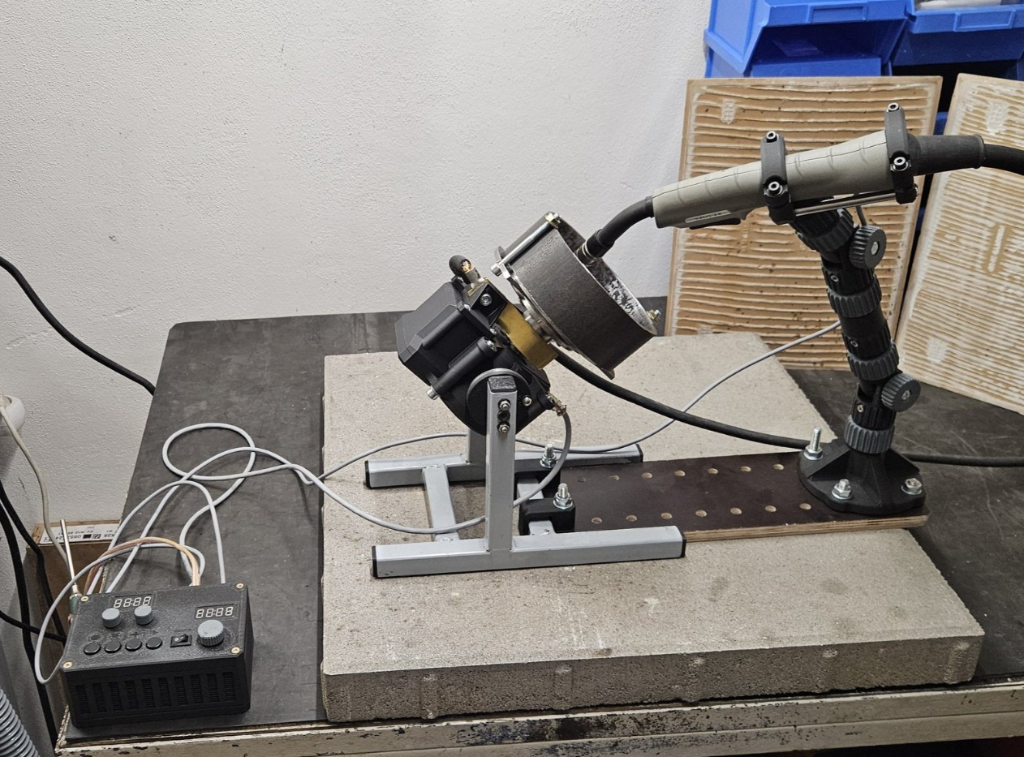

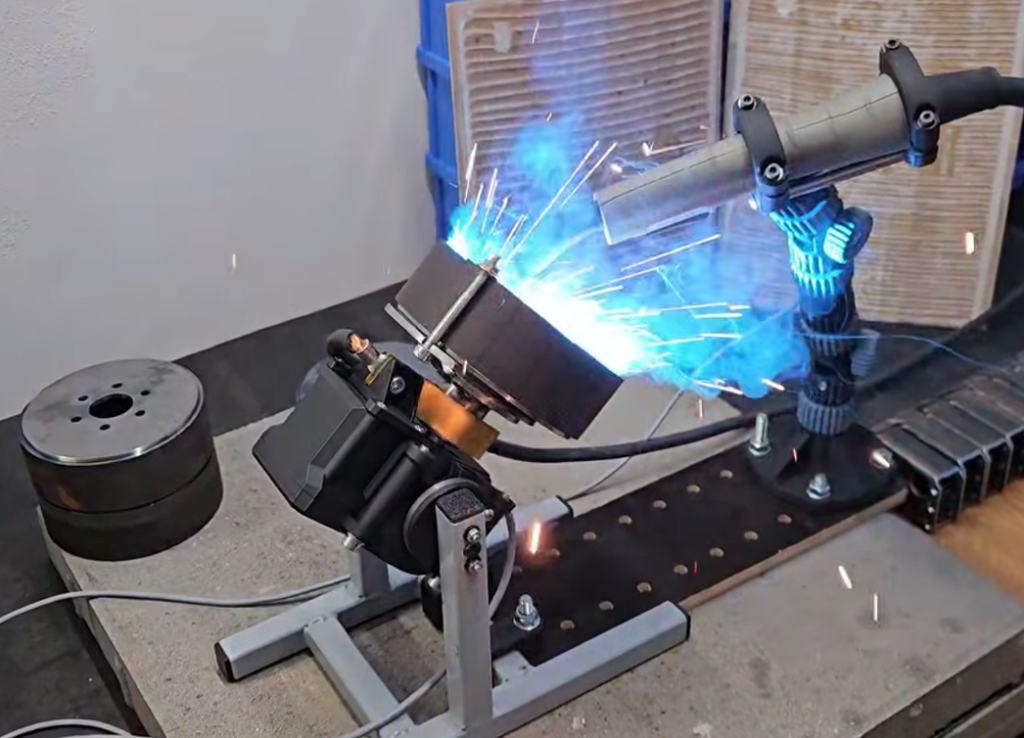

Rotační svářecí polohovadlo, hořák MAG, pohon krokovým motorem, řízení Arduinem.

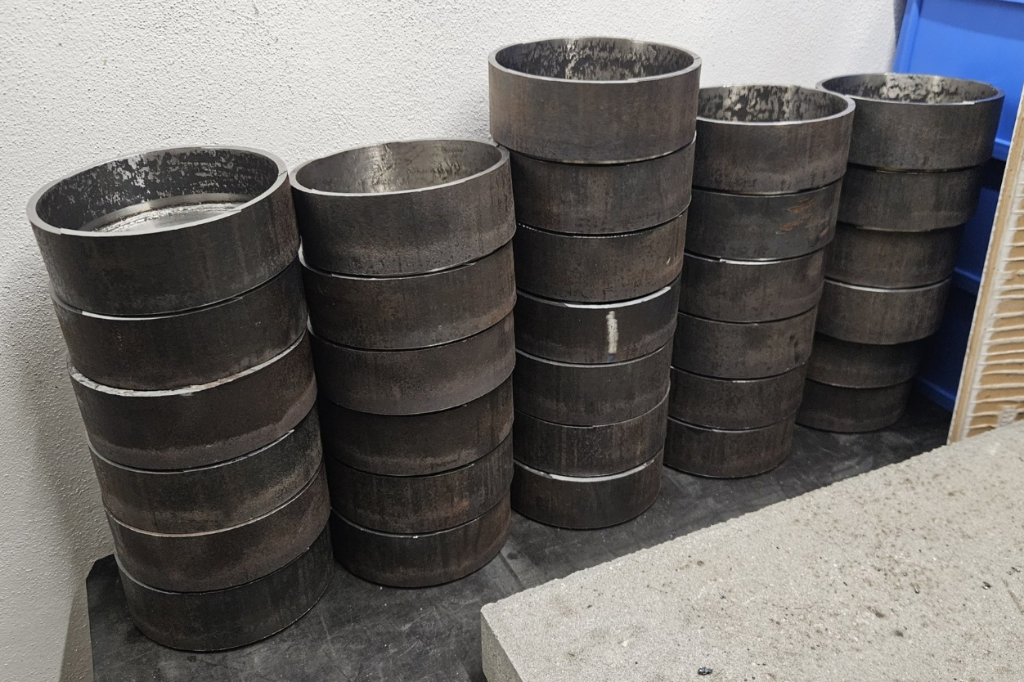

A zase série...

[jyrry]

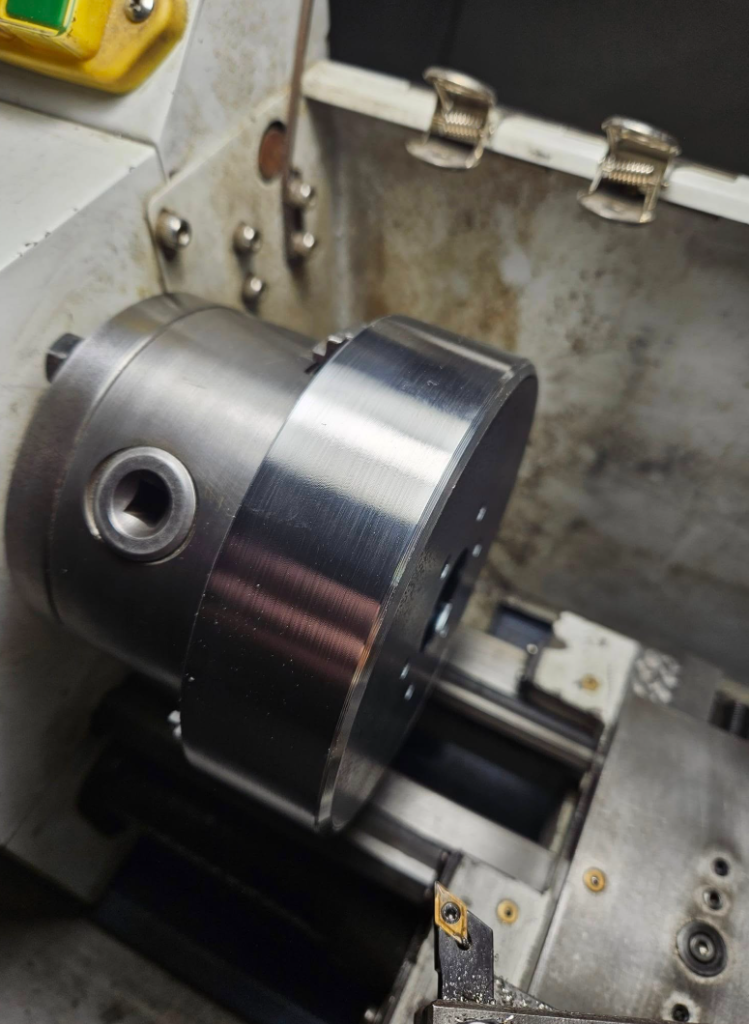

Obrábění pojezdového kola, čínské destičky fungují sice krátce, ale zase nejsou tak drahé.

[MPml]

dík. Radost.
Ovšem když vidím na čem to hlodáte .... klobouk dolů. Minimálně 2x, spíš 10x.

[warhawk]

jyrry, super

[jyrry]

jyrry, super

Já nic, to on
memberlist.php?mode=viewprofile&u=20371

[jyrry]

...
Ovšem když vidím na čem to hlodáte ...

Jo, chce to trpělivost, ostrý kudly, taky třeby ta kola vycpat aby to nezvonilo...
Víme, že jsme měli koupit velikost obou mašinek nejmíň o číslo větší... ale ty jsou taky o dost dražší.
Taky se to kupovalo v době, kdy o tanku 1:5 bylo doma jen málo slyšet...

[prikrylm]

Tyjo, TO bude mít tak tunu, ne?

[jyrry]

To ne, tloušťka pancířů v měřítku nebude
Odhad je kolem 250kg.

[Zenair]

Tak tohle bude parádní cvalík. Jsem opravdu zvědav jak poroste.
Ale smekám s jakým vybavením to tvoříte!
Jak plánujete řešit pohon? Tohle na elektro moc nevypadá...

[jyrry]

Pohon je, tedy bude, brutální.
Tohle je zatím připravené, ještě padne rozhodnutí jestli 36V nebo 48V.
A jestli Pb nebo LFP.
