 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: pon 02.12.2019 13:30
Administrátor serveru
Administrátor serveru
Uživatelský avatar

Registrován: 24.4.2003
Příspěvky: 9111
Bydliště: Praha, ČR
Obrázky: 295
Blog: Zobrazit blog (3)
V sobotu jsem našel chvilku na projekt..

Použil jsem prozatím tubu od nějakých vitamínů. Průměr cca 30mm. Protože zelený domeček má v sobotu zavřeno, tak jsem našel v Hornbachu jen Alcaplast Těsnění kuželové 28x25x5. Podle něj jsem namaloval příď i záď. Asi na třetí pokus jsem měl správný průměr.

Nevýhoda plastové tuby je, že nemá stejný průměr. Záď musí být menší o 0,6mm.

Plán je vytisknout pouzdro na hřídel jako součást zádi ponorky. Doplnit jen trubičku 3x2 a hřídel 2mm. Mazivo doplňovat dovnitř přes otvor zakrytý imbusovým červíkem M4. Asi to bude chtít trochu acetonu na impregnaci ABS zevnitř.

Prozatím to beru jako uskutečnitelné. Teď přijde na přetřes otázka pohonu. Rád bych nějaký malý elektromotor a pohon asi 2x AAA tedy 3V.


Přílohy:
[ 20.23 KiB | Zobrazeno 556 krát ]

[ 398.48 KiB | Zobrazeno 556 krát ]

Bez názvu.png
Bez názvu.png
[ 375.68 KiB | Zobrazeno 546 krát ]

Nahoru
 Profil Soukromé album {RCalbum.cz}


 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: pon 02.12.2019 17:00
Mazák
Mazák
Uživatelský avatar

Registrován: 20.2.2011
Příspěvky: 609
Bydliště: Telč
To těsnění vypadá fakt dobře. Kulatější příď by tomu myslím slušla líp (celkově více kapkovitý tvar). Ale rozhodně se mi líbí ta jednoduchost. Moje minoponorka je složitější. O víkendu jsem nebyl doma, tak jsem nepokročil. Ale to v týdnu nejspíš přijde.

_________________
http://semos333.rajce.idnes.cz/


Nahoru
 Profil

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: pon 02.12.2019 17:06
Mazák
Mazák
Uživatelský avatar

Registrován: 20.2.2011
Příspěvky: 609
Bydliště: Telč
A koukám, že než jsem dopsal příspěvek, přidal jsi ještě řez zádí. Tak takhle to mám řešené taky, jenže spájené z trubiček. Dokonce i trubička pro plnění bude zavřená šroubkem.

Schválně zkus tu smršťovačku na utěsnění hřídele. Ideální by bylo smrštit ji na vrtáku třeba 2.1mm (nebo tak něco - ona se smrští trochu víc) a pak teprve použít na osu 2mm. Já ji smrštil rovnou na 2mm hřídeli a musel jsem ji pak nějaký čas přemlouvat, aby neměla velké tření - tzn. trohu ji oříznout, aby byla s osičkou ve styku tak 0.5-1mm a trochu ji rozhýbat. Ale vypadá to, že těsnit bude.

_________________
http://semos333.rajce.idnes.cz/


Nahoru
 Profil

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: úte 03.12.2019 2:54
Mazák
Mazák

Registrován: 7.5.2015
Příspěvky: 4236
Bydliště: ČR
Obrázky: 1
_ Mini ponorka do umyvadla - NÁMĚT - VOLNÁ TŘÍDA (ELEKTRO) POHONU -
Vánoční verze PARNÍHO POHONU ořechových skořápek na RCManii už je
Vánoční námět
http://www.rcmania.cz/viewtopic.php?f=32&t=75181
Vánoční skořápky
https://www.ceskatelevize.cz/porady/10314241266-hobby-nasi-doby/215562223000033/video/439365

_ ÚVAHA: Vozítka na Marsu mají mít parní tryskový pohon Pára vyrobená pomocným raketovým motorem, žene rakety z ponorek
Tak proč by tlak páry nemohl hnát i model ponorky. Žádný šroub, žádné pouzdro hřídele. Elektrický ohřev spirálou nebo indukcí.
Dvě trysky (výš a niž-sací) a mezi nimi vyvíječ páry (parní generátor). Ještě odhad (nebo zkouška) kolik Wh to bude potřebovat.
_ Cenou zaplacenou za jednoduchost tohoto řešení bude energie potřebná na změnu skupenství.
Chtělo by to aby malé bubliny páry vytlačovaly, výstupní tryskou, i nějaké množství vody.
_ Reaktivní pohon pod vodou, u zvířat, používají hlavonožci Kalmaři vyletí až nad vodu Proud vody vystřikují ústy Letí pozpátku


Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: úte 03.12.2019 12:22
Administrátor serveru
Administrátor serveru
Uživatelský avatar

Registrován: 24.4.2003
Příspěvky: 9111
Bydliště: Praha, ČR
Obrázky: 295
Blog: Zobrazit blog (3)
Tvar přídě jsem opsal z třídy Los Angeles :D :D

Mám trubičku z palivové nádrže a ta sedí na nerezu 2mm perfektně.

Včera jsem k tomu na chvilku sednul. Dodělal jsem lože na motor a držáky AAA baterek. Chci z toho udělat komplet, který se bude vyndavat najednou.

Bohužel jsem uvěřil rozměru motoru z katalogu a tak budu tisknout znovu.. Nesedí průměr motoru. Daň za ušetřenou cestu pro posuvku :oops: .

Ještě mě napadlo udělat ovládání pohonu přes magnetický spínač. Tím by se instalace velmi zjednodušila a věž by nepotřebovala vodiče. Magnet v doku na ponorce. Odstraním magnet ponorka jede. Ztratím magnet = rozeberu ponorku :D Má s tím někdo zkušenost?? Bude stačit rozpínací jazýčkový kontakt?


Přílohy:
[ 514.77 KiB | Zobrazeno 369 krát ]

[ 30.48 KiB | Zobrazeno 369 krát ]

[ 32.72 KiB | Zobrazeno 369 krát ]

[ 32.72 KiB | Zobrazeno 369 krát ]

Bez názvu.png
Bez názvu.png
[ 323.8 KiB | Zobrazeno 369 krát ]

Nahoru
 Profil Soukromé album {RCalbum.cz}

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: úte 03.12.2019 12:53
Mazák
Mazák
Uživatelský avatar

Registrován: 20.2.2011
Příspěvky: 609
Bydliště: Telč
TomasC píše:
Tvar přídě jsem opsal z třídy Los Angeles :D :D

To jo ;). Ale Los Angeles má mnohem delší záď, tak to vypadá (podle mě) líp. K té krátké zádi by více slušel třeba takový tvar: třída Näcken. Ale to je samozřejmě otázka vkusu.

Magnetický spínač - osobně nemám zkušenost, ale proč by nefungoval. Tím, že to máš rozebiratelné, tak se nemusíš bát oxidace, nebo nějakého vaklu (proto jsem nakonce sáhl po konektoru na věži, u svý překližkový miniponorky). Ještě bys mohl udělat vypínač podobně jako hřídel motoru. Nějakou tyčku v pouzdře a přitlačovat na kontakt. Tam by ani nevadilo větší tření.

Fakt ten 3D tisk dává na takovéhle věci velkou volnost a vypadá to hezky. Už se těším na další fotky! Ale mě se po práci u počítače, kdy se třeba těším do dílny, už u nějakýho 3D SW sedět nechce :-).

Jo ještě otázka: nebylo by praktičtější vytisknout na ty tužkovky držák pro všechny zaráz? Jako je to třeba ve svítilnách.

_________________
http://semos333.rajce.idnes.cz/


Nahoru
 Profil

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: úte 03.12.2019 16:23
Mazák
Mazák

Registrován: 7.5.2015
Příspěvky: 4236
Bydliště: ČR
Obrázky: 1
_ Jazýčkový kontakt se vnějším (feritovým) magnetem snadno spíná.
_ Vyrobit rozpínací kontakt (na tomto principu) je horší. 1. Vnitřní - drží 2. Vnější oslabením vnitřního VYPÍNÁ
_ Když se tam přidá polovodičový spínač, mohl by vypínat rozpojením budícího proudu (do báze tranzistoru)
_ Běžná velikost katalogově 0.5A, (MEDER KSK1A66-1020, 15 Kč) - bez "svaření" přežívá i pár A
Sepnuto: odpor pod 200mOhm, max. procházející proud 1.25 A dle katalogu

_ DC motory se chovají jako indukčnosti Kontakt přímo potlačit jiskření Polovodiče ochrana proti přepětí od špičky

==edit02 Na www dole jsem našel za 56 Kč PŘEPÍNACÍ (pro mne dnes novinka) mezní údaje jako spínací
Jazýčkový magnetický kontakt 175V 0.5A přepínací THT Meder KSK-1C90F-1520
https://www.svetsoucastek.cz/magneticky-jazyckovy-kontakt-meder-ksk-1c90f-1520-p84425/
https://www.gme.cz/ksk1c90-1520


Naposledy upravil guchar dne úte 03.12.2019 16:47, celkově upraveno 1

Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: úte 03.12.2019 16:46
Administrátor serveru
Administrátor serveru
Uživatelský avatar

Registrován: 24.4.2003
Příspěvky: 9111
Bydliště: Praha, ČR
Obrázky: 295
Blog: Zobrazit blog (3)
Tak to koukám, že máš pravdu. Los Angeles má opravdu delší záď a to o hodně. Hlavně jsem tam udělal tak nějak nesmyslně konvexní tvar před šroubem. To opravím.

Zastavil jsem se u Pecky a koupil MIG 280 Racing 4,5V. To bude na 3V svižné.

Vypínač ještě nějak vymyslím.

Ono to není ani moc o sezení u počítače. Pokud je to rozmyšlené, tak je to namalované velmi rychle. Příď i záď jsou hotové za 20 operací. Ale nejtěžší je udělat dobře náčrt. Následné změny jsou minuty. A pak tisk, ale ten do času nepočítám. Jen vyzvednu hotovou věc.

Ono nejde vytisknout vždycky všechno. Někdy je lepší tisk rozdělit a vytištěné díly slepit. Rychlost tisku i kvalita výsledku jsou pak neporovnatelné.


Nahoru
 Profil Soukromé album {RCalbum.cz}

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: stř 04.12.2019 10:30
Administrátor serveru
Administrátor serveru
Uživatelský avatar

Registrován: 24.4.2003
Příspěvky: 9111
Bydliště: Praha, ČR
Obrázky: 295
Blog: Zobrazit blog (3)
Tak jsem včera večer poprvé plaval...


Návod jak vložit video do příspěvku na RCMANIA.cz


Nakonec se věci tak nějak řešily sami od sebe a prostě to vycházelo.
Motor je uchycen jen třením mezi prodloužené bočnice zádě.
Příloha:
[ 32.58 KiB | Zobrazeno 272 krát ]



V bočnicích jsou dorazy, které definují umístění motoru a držáku AAA článků. Nepatrným rozepřením lze motor snadno vyjmout.
Příloha:
[ 62.32 KiB | Zobrazeno 272 krát ]

Příloha:
[ 41.79 KiB | Zobrazeno 272 krát ]



Spojka je z palivové hadičky. Neměl jsem doma nic vhodného na 2mm hřídele, ale pomohl jsem si navlečením dvou hadiček na sebe.
Příloha:
[ 51.25 KiB | Zobrazeno 272 krát ]



Spínač jsem vyřešil snadno tím, že propojuji obvod na čele držáku AAA článků přitlačením přídě. Nakonec jsem trošku bojoval s délkou a tak se toto řešení samo objevilo. Velmi pohodlné. Stačí vychýlit příď vlevo a vyrvořit mezeru cca 1mm a je vypnuto.
Příloha:
[ 22.42 KiB | Zobrazeno 272 krát ]

Příloha:
[ 31.49 KiB | Zobrazeno 271 krát ]



Jako šroub jsem v rychlosti vzal šroub, co jsem tisk k remorkéru viewtopic.php?f=32&t=82245 a byl ihned k dispozici. Má poněkud větší průměr středu, ale to na test nevadí. Na hřídel z nerezu 2mm je jen po nahřátí hřídele natlačen.
Příloha:
[ 19.87 KiB | Zobrazeno 272 krát ]




Co dál...
Budu muset vyřešit náklon dozadu a protáčení při motorové jízdě. Taky se to bude chtít zamyslet nad regulací hloubky. Záporný vztlak je vzadu dost velký. Když zatlačím příď pod vodu, tak záď stejně nevyplave = dovážení vpředu nic neřeší. Asi prodloužím záď a vytisknu ji lehčí (tedy více vzduchu uvnitř). Úprava bude třeba dost podstatná, protože nepomohlo ani naverbování ke švedskému námořnictvu.
Ještě to zkusím vyřešit věží umístěnou ve stylu AKULA vzadu. Věž snad pomůže i proti protočení. Tam asi zmenším průměr šroubu a nakroutím kormidla.
Příloha:
[ 23.19 KiB | Zobrazeno 272 krát ]

Příloha:
[ 20.86 KiB | Zobrazeno 272 krát ]



Nahoru
 Profil Soukromé album {RCalbum.cz}

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: stř 04.12.2019 12:37
Mazák
Mazák
Uživatelský avatar

Registrován: 20.2.2011
Příspěvky: 609
Bydliště: Telč
Moc pěkné to máš :-). A krásný příspěvek plný fotek, paráda.

Proti tomu protáčení to chce hlavně jinak vyvážit. Docílit stabilizačního momentu. Baterky co nejníž a pod ně třeba ještě tyčku či plátek olova po celé délce. Ztracený vztlak pak dohnat lehčí přídí a zádí či lehkou věží / nástavbou. Čim větší rozdíl v hmotě dole a nahoře, tím lépe. A možná i menší průměr šroubu (vzpomeňme na Foker DR 1 a jeho klopivý mement při přidání plynu).

Pak ta regulace hloubky. Já osobně plánuju přední i zadní hloubkový kormidla (i když je to zas komplikace). Ono, jak to neni RC a neni zpětná vazba od řidiče, tak to bude myslím potřeba.

U mě zatím pořád žádný postup, protože jsem volný čas věnoval obvyklé "drobné domácí zedničině" a dneska jedu pryč. Koncem týdne ale snad udělám taky nějaký update :-)

_________________
http://semos333.rajce.idnes.cz/


Nahoru
 Profil

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: stř 04.12.2019 16:02
Administrátor serveru
Administrátor serveru
Uživatelský avatar

Registrován: 24.4.2003
Příspěvky: 9111
Bydliště: Praha, ČR
Obrázky: 295
Blog: Zobrazit blog (3)
Baterky mám velmi nízko. Bohužel tam chybí rezerva vztlaku na přidávání olova. Asi přejdu na větší tubu.

Nebo dám lehčí motor, výkonu je asi zbytečně mnoho.


Nahoru
 Profil Soukromé album {RCalbum.cz}

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: čtv 05.12.2019 3:39
Mazák
Mazák

Registrován: 7.5.2015
Příspěvky: 4236
Bydliště: ČR
Obrázky: 1
_ První výsledky objevů šuplíkový materiál (vzhledem k osobním omezením, stavba musí být co nejjednodušší)

_ Baterie NiMH 2/3 AAA 1.2V 360mAh pásky 8.6g - Akumulátor páskový Nexcell 2/3AAA NiMH 360mAh 1,2V
[urlhttps://www.gmelectronic.eu/accumulator-soldering-terminal-nexcell-2-3aaa-nimh-360mah-1-2v][/url]
jsou už starší bude je nutno otestovat a přebrat (těch 360mAh z obalu, asi neměly ani jako nové, uvidí se)

_ Trup (výchozí polotovar): zkusím oválnou kapací plastovou lékovku 20 ml, něco jako tahle
Obrázek
šroubovací závěr bude příď (uvidí se váha pajšl vs objem (i s uzávěrem na přídi) 28x20x(50+špice2x30)mm
samostatně jsem bohužel našel jen nekapací válcové 10, 20, 30, 50, 100 a 200 ml

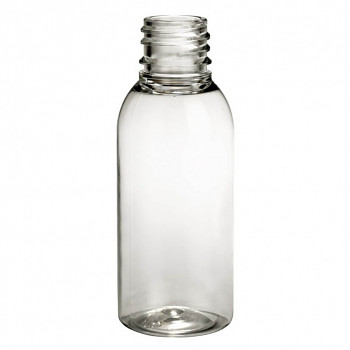

Lahvička plastová s uzávěrem 20ml
https://www.artikon.cz/lepidla-naradi-pomucky/lahvicka-plastova-s-uzaverem-20ml
Obrázek

_ Motor (zatím) 1.2V kvádr v18xš18xd21 hřídel prům. 1.5m z kdysi prodávaného volného modelu letadla Eaglet
v letadle byl napájen z NiMH 1/3AAA 50 mA
_ 2. (zvažovaný¨) Motor je kulato placatý prům.20xv14xd280 d je i s čely, (asi tedy vel. 280) hřídel 2 mm,
byl napájen 2x2/3AA 2.4V 180mAh,
2. tento (zvažovaný¨) Motor vzhledem odpovídá "pochází ze serva TG9e"
Malé rc brushed motory
http://www.rcmania.cz/viewtopic.php?f=7&t=87112&hilit=pojezdy
Malé motory pro modely
http://www.pojezdy.eu/view.php?nazevclanku=male-motory-pro-modely&cisloclanku=2011060003

_ 3. chtělo by to menší kulatý (kuchnout servo cca 100Kč), nebo náhradní do dronu (kam.prod. / eshop China)

_ Lodní šroub Ten zůstává otevřený Kolečko Al plech - zkroutit nastřižené výseče (na rekordy to nebude).
Nebo zkrácené listy tažné vrtule točící se v protisměru. (Couvající loď, taky jede na tlačný šroub).

_ Stabilitu by řešil pěnový polystyren VĚŽ spíš "hřbetní ploutev" po celé délce oválu = 50 mm,
a uvidí se zda je lépe ovál dát na výšku nebo obráceně.
Zbývá kontrola váhy NiMH a zvážení všeho ostatního. "Odtučnit" bude potřebovat asi motor.
_ Odhad válec průměr 20x50 mm má cca 3.14x1x5 asi 15cm3 při 8g článek, 7g na zbytek je málo
Bude to chtít dvakrát tak dlouhý střed trupu. S jedním článek by ZBYTEK musel být pod cca 22g
Chce to zvážit, nebo najít váhu motorku do malého (pidi) vrtulníku nebo dronu.

_ Motorky do dronu typicky prúměr 6x15 mm váha 2g otáčky desíky tisíc (59000RPM)
Original Upgrade 615 6x15mm 59000RPM, 2g, Coreless Motor for Blade Inductrix Tiny Whoop DIY Quadcopter
Jmenovité napětí: 3.7V DC
Rychlost bez zatížení: 59000 ± 10% otáček
Maximální proud proudu: 150 mA
zatížení: 41500 ± 6% otáček
Maximální zatěžovací proud: 1,2A
Počáteční napětí: 0,8 V DC
Průměr hřídele: 0,8 mm
https://www.banggood.com/cs/Original-Upgrade-615-6x15mm-59000RPM-Coreless-Motor-for-Blade-Inductrix-Tiny-Whoop-DIY-Quadcopter-p-1105973.html

Everyine E019 RC Drone Kvadrokoptéra Náhradní díly 615 6mm kartáčovaný bezolovnatý motor 1PC
https://www.banggood.com/cs/Eachine-E019-RC-Drone-Quadcopter-Spare-Parts-615-6mm-Brushed-Coreless-Motor-1PC-p-1445154.html
Výrobce: Eachine
Průměr motoru: 6 mm
Motor Délka: 15mm
Průměr hřídele: 1,0 mm
Hmotnost: 2g


Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: PONORKA do jezírka
PříspěvekNapsal: pát 06.12.2019 15:07
Mazák
Mazák

Registrován: 7.5.2015
Příspěvky: 4236
Bydliště: ČR
Obrázky: 1
_ MICROPERM, Typ: 6000, 2 V (DC, bez zátěže - 0.25 A Nenajde se nějaký jeho pamětník?
http://www.rcmania.cz/viewtopic.php?f=7&t=87112#p1467376
_ Dotaz je původem z vlákna Malé rc brushed motory. Tam prosím i odpovědi. Tady jako možnost pro ponorku.


Nahoru
 Profil Soukromé album

Zobrazit příspěvky za předchozí:  Seřadit podle
Odeslat nové téma Odpovědět na téma  [ Příspěvků: 73 ]  Přejít na stránku Předchozí  1, 2, 3, 4, 5




Kdo je online

Uživatelé procházející toto fórum: Žádní registrovaní uživatelé a 3 návštevníků


Nemůžete zakládat nová témata v tomto fóru
Nemůžete odpovídat v tomto fóru
Nemůžete upravovat své příspěvky v tomto fóru
Nemůžete mazat své příspěvky v tomto fóru
Nemůžete přikládat soubory v tomto fóru

Hledat:
Přejít na:



  Powered by phpBB® Forum Software © phpBB Group  Český překlad – phpBB.cz



NAVRCHOLU.cz
