Rozvodná deska s elektronickým vypínačem

[jyrry]

Protože mám zásobu v TO-220 a protože se SMD se nekamarádím.

[JardaRůžička]

Já mimo jiné proto, že mám stvořený plošný spoj, na kterém bych již nic nevydělal (rozměrově) přechodem na SMD. Paradoxně (zvlášť při krocení větších proudů) často vyjde výhodněji deska osazená klasicky, protože plošný průmět mají ty součástky téměř shodný, ale plochu pod klasickou součástkou (třeba TO-220) můžu využít pro potřebné dráhy, pod SMD ne.
Kromě toho ranzistory jsou dostupné dostatečně svalnalnaté dokonce v D-pak za dobrou cenu, ale u diod je to horší.

[speedved]

Rád bych něco takového použil do svého modelu.
Jaké jsou zkušenosti s deskou?
Funguje vše podle představ?
Vyměnili by jste případně nějaké součástky?
Jak jste dělali plošňák.

Díky za vaše postřehy.

[speedved]

Do schématu jsem doplnil vratné pojistky.
Teď čekám na tišťák a součástky jsou také objednané.

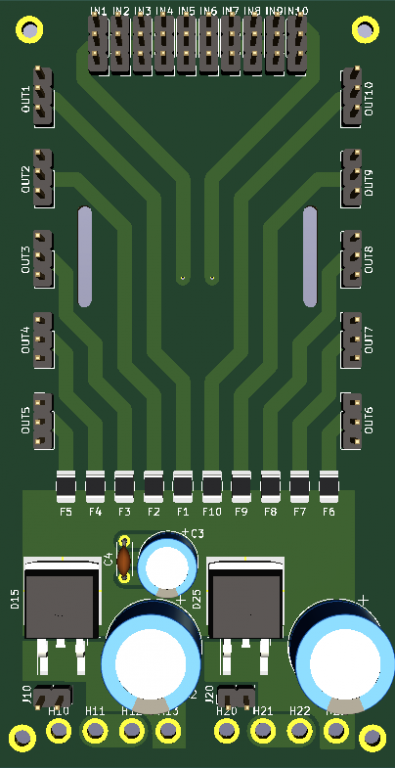

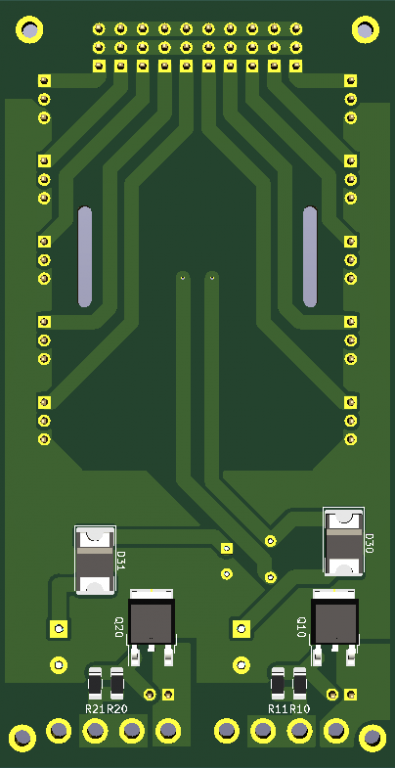

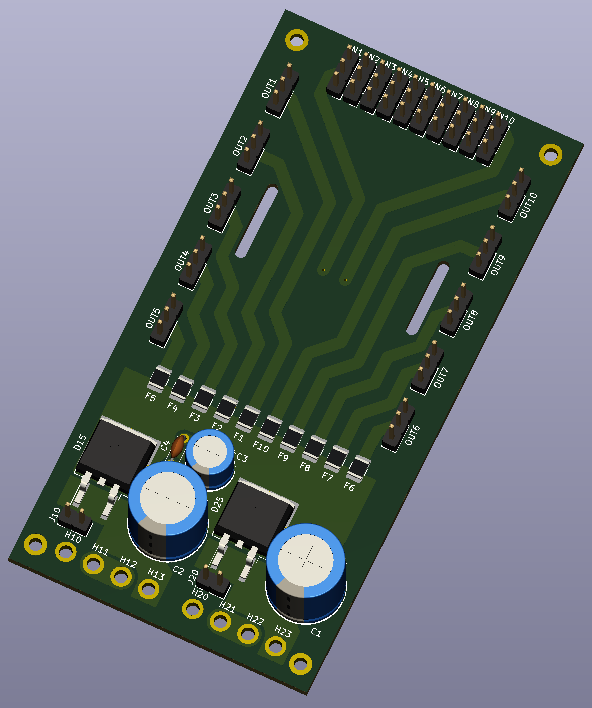

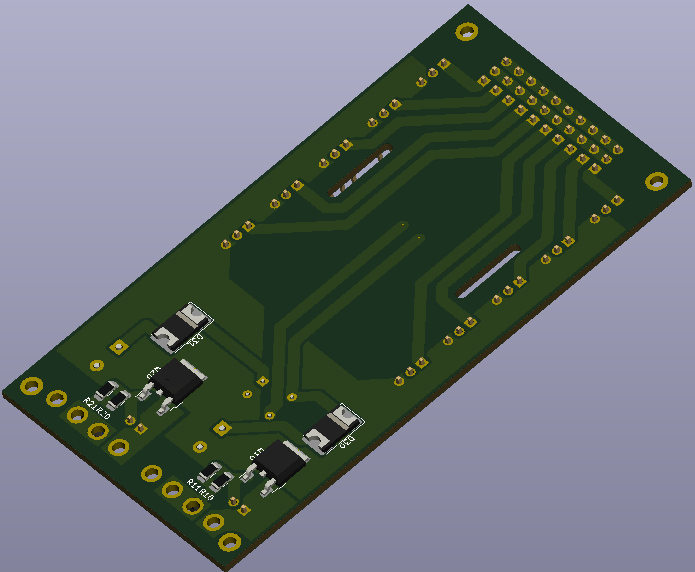

Doufám že to bude vypadat jako na obrázku.
Hlavně aby to bylo funkční

[JardaRůžička]

To vypadá slušně nadějně.

[speedved]

Nevíte kde by se dala najít třípatrová úhlová patice?

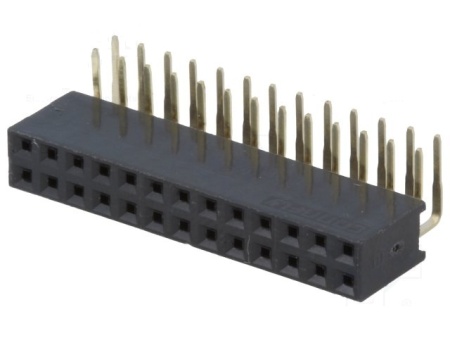

Něco jako je zde na obrázku, ale přípatrová a jen jednořadá.
Měli by být tři dutinky nad sebou.
Rád bych do desky zasunul rovnou přijímač.

[Celeron]

Do schématu jsem doplnil vratné pojistky.

Jestli jsi použil Poly Switch, tak to vidím že časem budeš rejt zemegulu. Šílenej šmejd, hlavně produkce od rejžáka, kde jsem je měl musel jsem je vyházet a dát nevratný. Naprosto nedefinovaný chování. Třeba 3D tiskaři, co používají Ramps 1.4, kde jsou Poly Switche by mohli vyprávět.

[speedved]

Jestli jsi použil Poly Switch, tak to vidím že časem budeš rejt zemegulu. Šílenej šmejd, hlavně produkce od rejžáka, kde jsem je měl musel jsem je vyházet a dát nevratný. Naprosto nedefinovaný chování. Třeba 3D tiskaři, co používají Ramps 1.4, kde jsou Poly Switche by mohli vyprávět.

Chtěl jsem tam dát MF-USML300-2.
https://cz.farnell.com/bourns/usml300-2 ... dp/2776830

Nevíte co používá jeti ve svých centrál boxech?

[jyrry]

Nevíte kde by se dala najít třípatrová úhlová patice?
...

Zkusil jsem to cvičně najít (ebay) ale samé jedno a dvouřadé.
Třířadé jen rovné, těch je dostatek. Co tam připájet kus plošňáku na stojáka? Stejně tak výrobci často řeší i přijímače...

[speedved]

Konektor jsem dohledal SSW-101-02-T-T-RA.

https://www.samtec.com/products/ssw-101-02-g-t-ra
https://cz.farnell.com/samtec/ssw-101-0 ... dp/1803625

Mělo by to být ono, ale za 1ks chtějí přes 30Kč bez DPH.
Při 10ks by to byla ta nejdražší věc na desce.
Cvičně jsem to dal do košíku a včetně dopravy to vychází na skoro 6 stovek.
Dám tam kablík s konektorem nebo tišťák jak píše jyrry.

Je to docela výsměch, když přímá lišta stojí v gme.cz 1,80Kč.
Takovou marži bych chtěl taky mít.

[LV]

Chtěl jsem tam dát MF-USML300-2.
https://cz.farnell.com/bourns/usml300-2 ... dp/2776830

Nevíte co používá jeti ve svých centrál boxech?

A čo ťa vedie k tomu, aby si dal do modelu poistky? Viac pruhov, viac adidas?

[Solim Namez]

Nevím, jak to vychází mechanicky, ale v podstatě bys nemusel dávat ty troj - konektory po celé délce. Druhá a třetí řada je propojená, takže stačí s plošákem propojit jeden (či pro jistotu dva) pin z každé řady a jen dole použít lištu. A nebo to řešení od jyrryho s kolmou destičkou, je jednoduché a plně funkční.

[jyrry]

Ještě by možná šlo použít dvouřadé provedení (ty se sehnat dají za lidskou cenu) a třetí řadu doplnit (přilepit) tímhle - https://www.ebay.com/itm/10pcs-10Pin-Fe ... 1374594988 , teda pokud ty nožičky jsou dost dlouhé...

[speedved]

A čo ťa vedie k tomu, aby si dal do modelu poistky? Viac pruhov, viac adidas?

Nikdy ti žádné servo neshořelo?
Ať už přetížení nebo v něm něco odešlo.

[LV]

Nikdy ti žádné servo neshořelo?
Ať už přetížení nebo v něm něco odešlo.

Problém je v tom, že obvykle stojí menej zhorené servo ako celý model.
