Zenit 1:50, výzkumná loď

[jsyrovat]

Začal jsem s dalším, tentokrát menším projektem. Je to výzkumná německá loď Zenit, byly postaveny celkem 4 (další jsou Jade, Paapsand, Marina, liší se drobnými detaily, jinak jsou konstrukčně stejné).

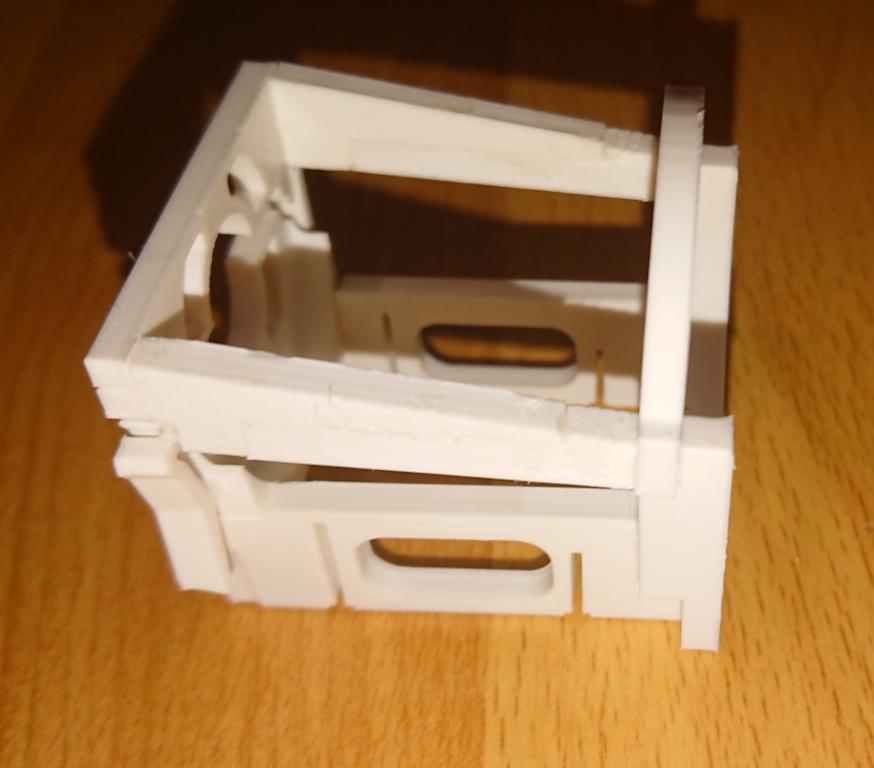

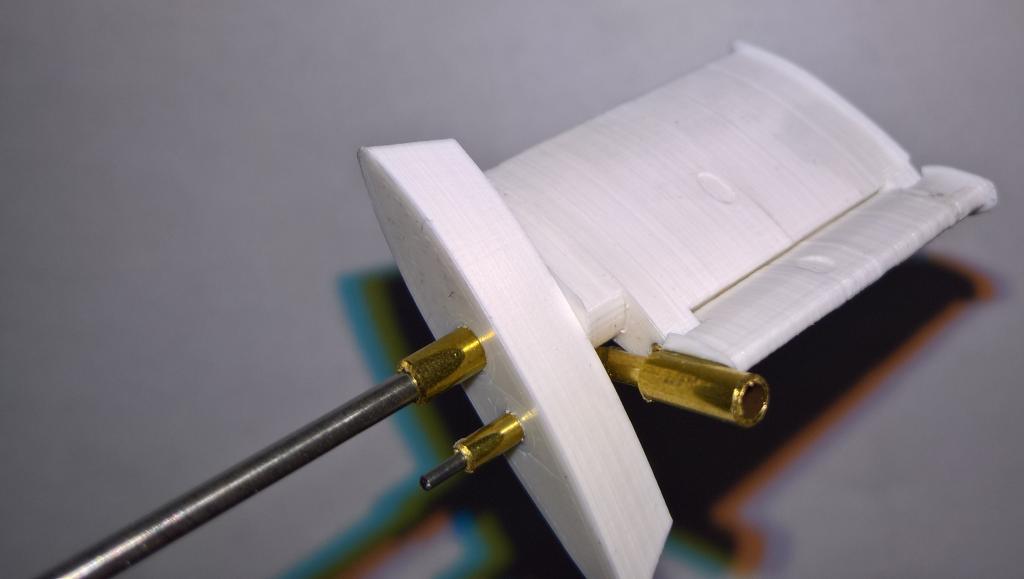

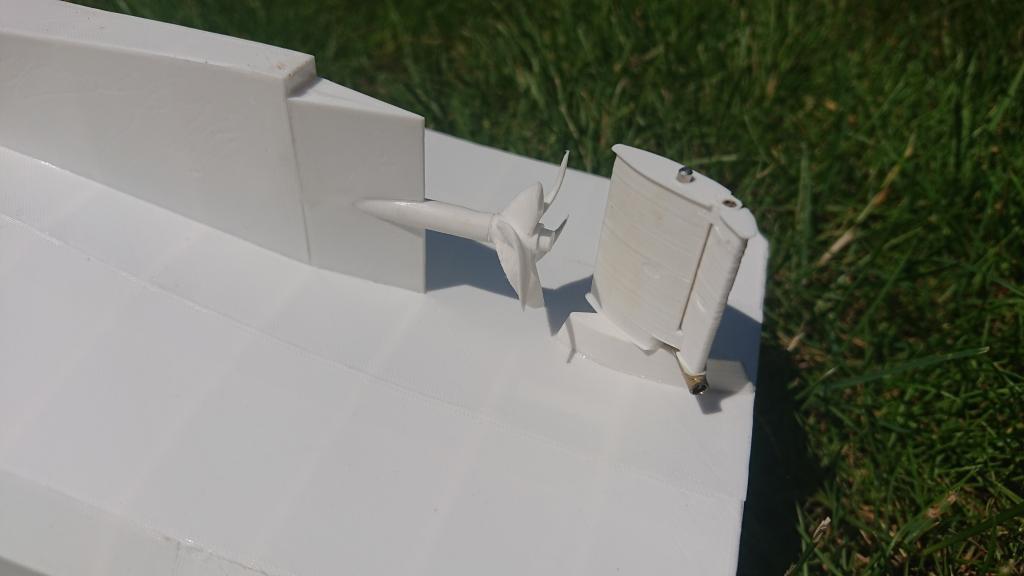

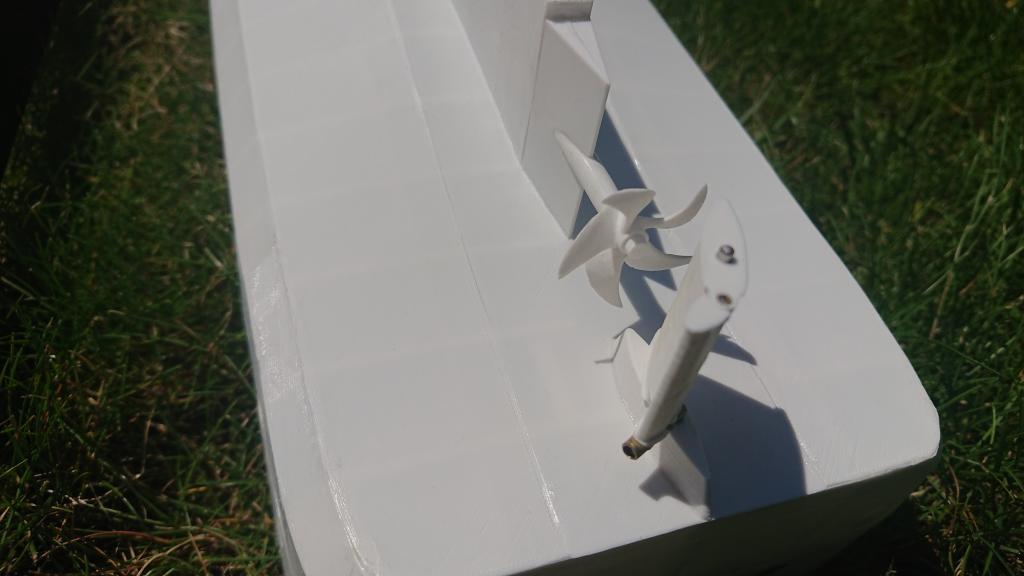

Pro začátek jsem se pustil do kormidla (flap rudder). V tak malém měřítku na malé lodi to je trošku větší výzva, tiskl jsem jen tryskou 0.25mm z ABS, ale napoprvé se to celkem podařilo.

[youtube]https://www.youtube.com/watch?v=a377pUD8oqw[/youtube]

[jsyrovat]

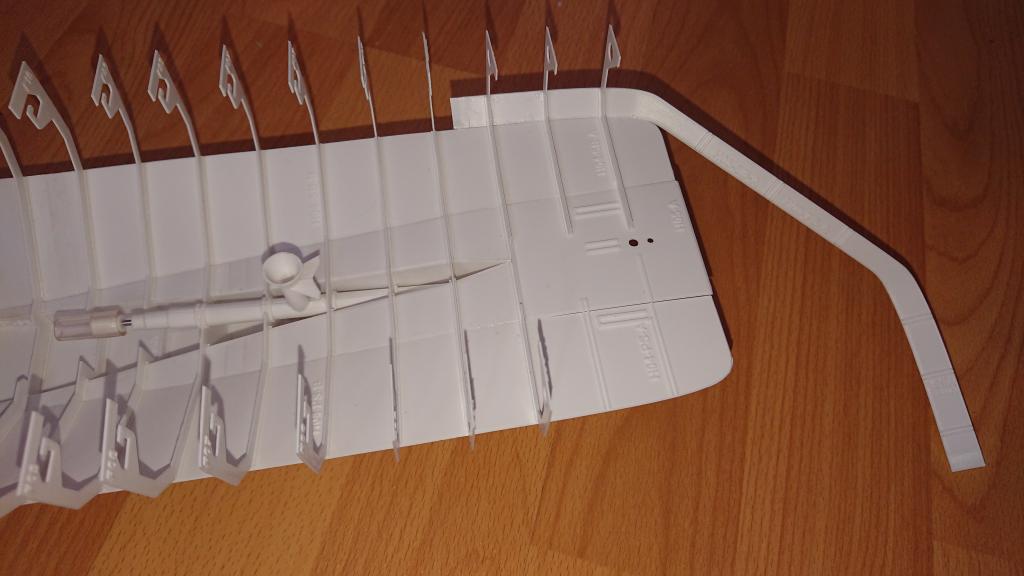

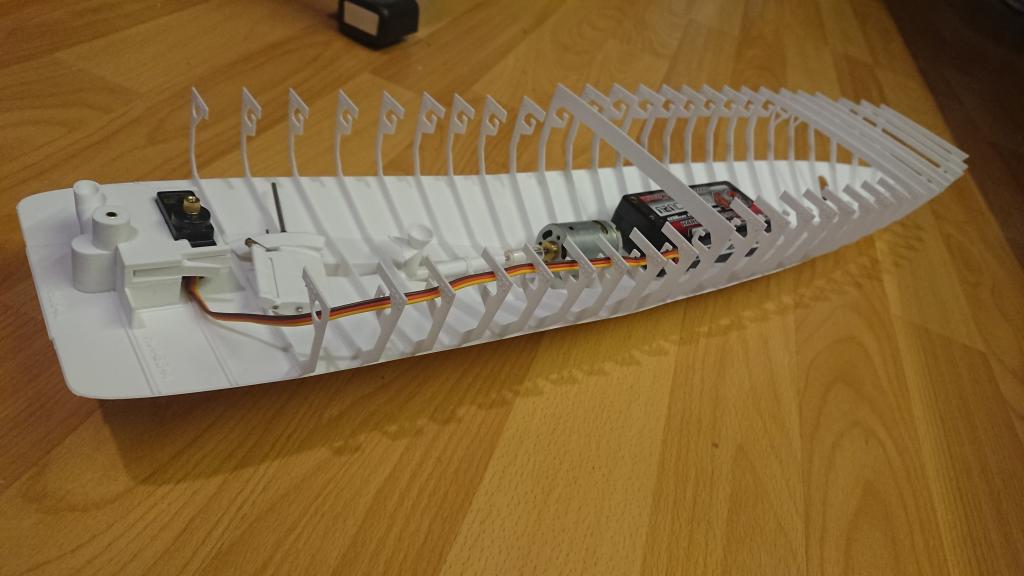

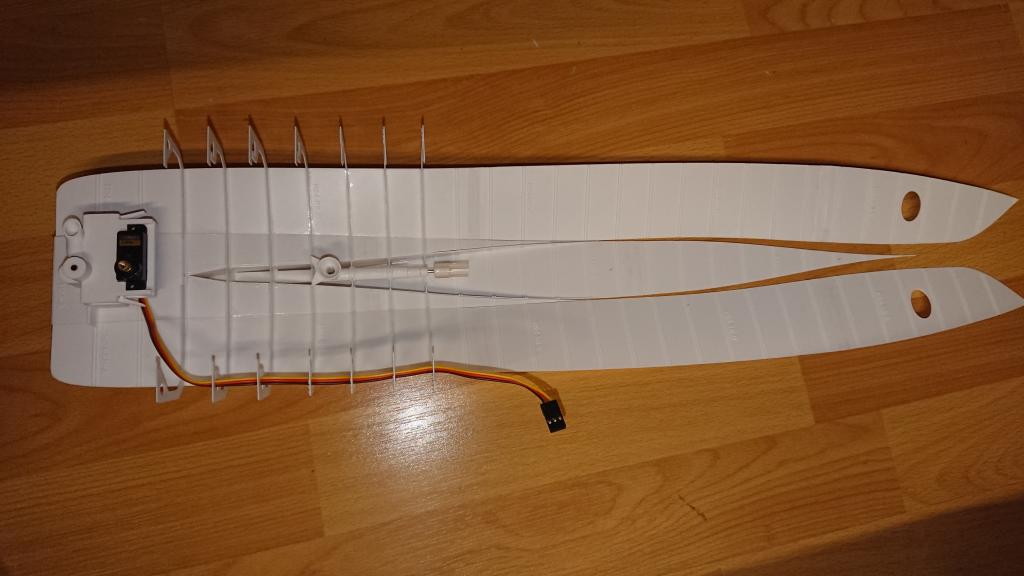

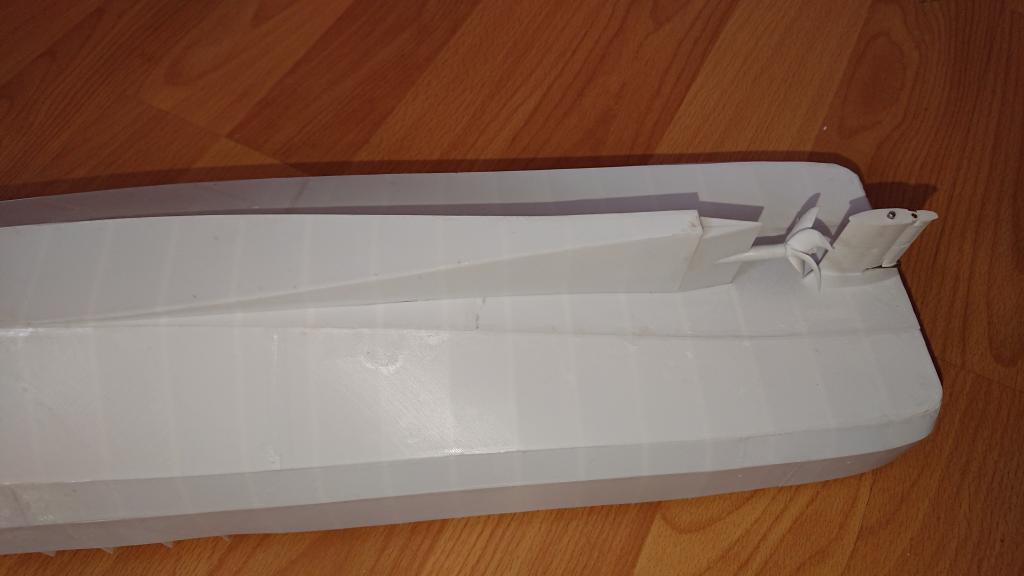

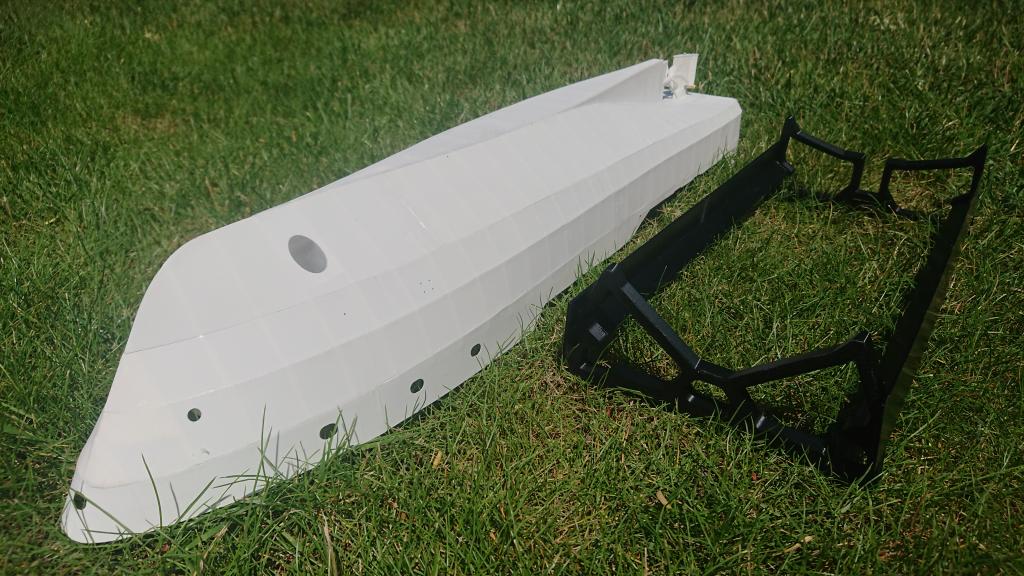

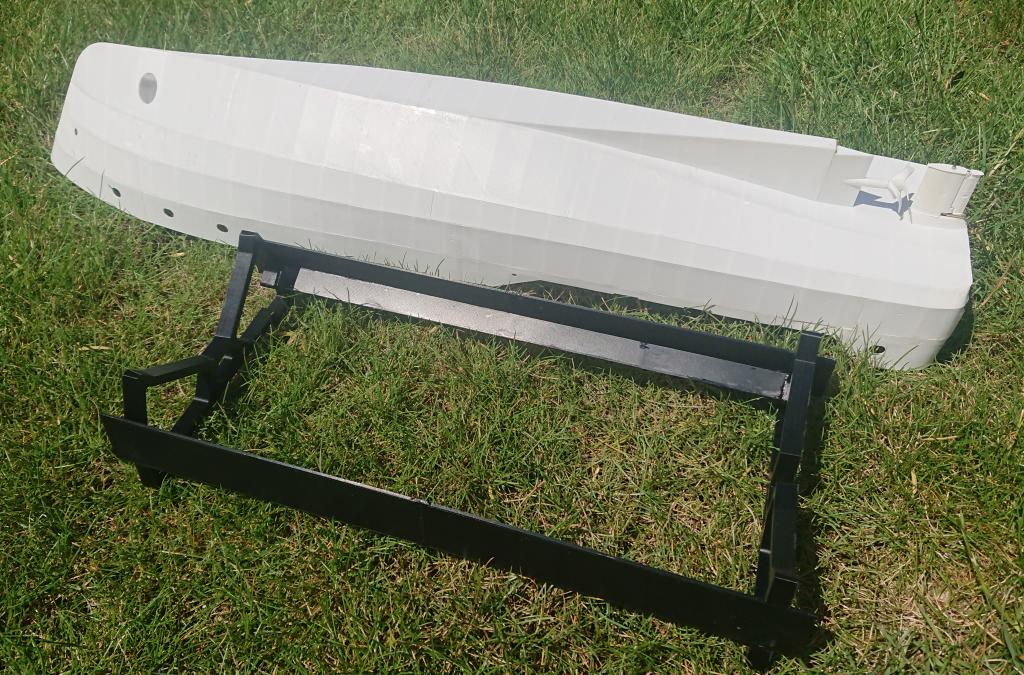

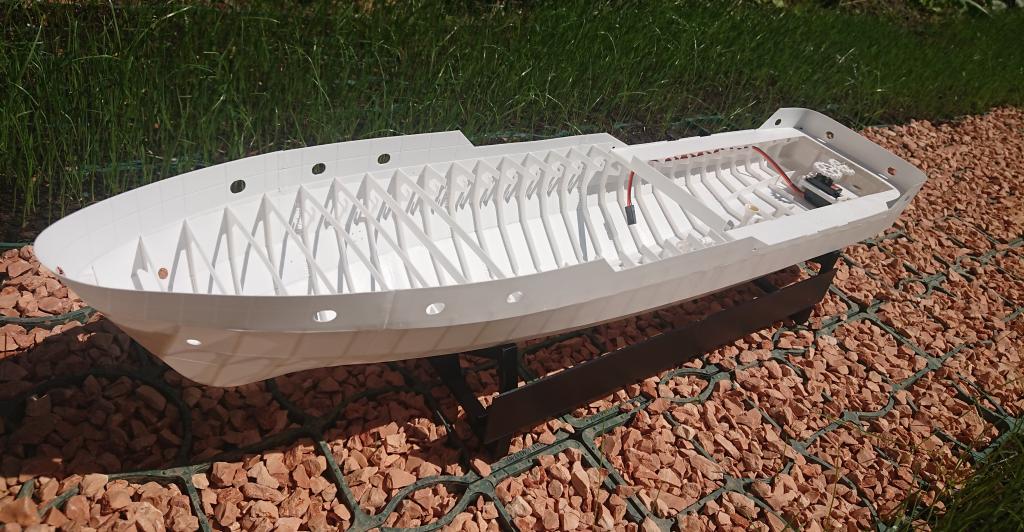

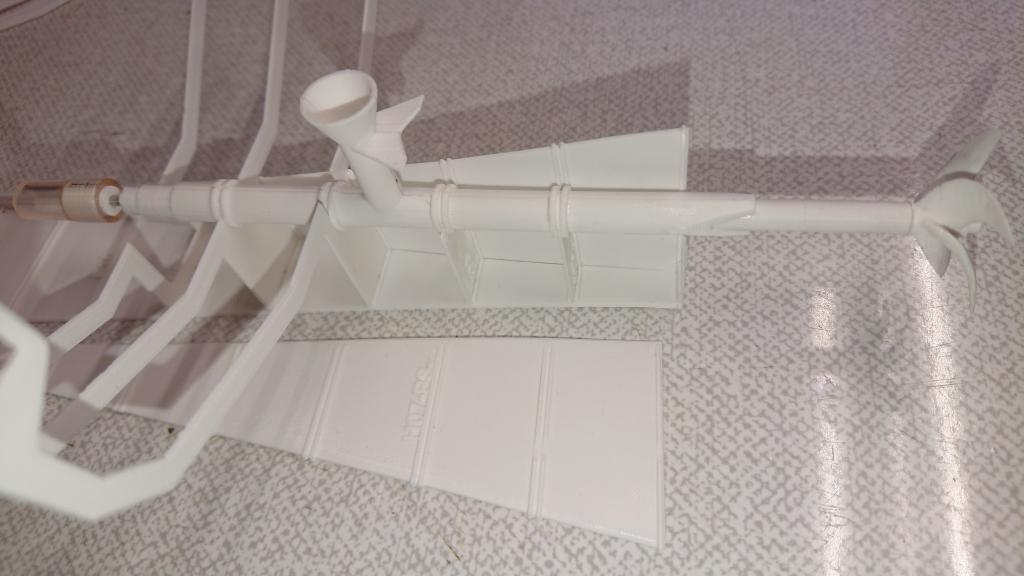

Po měsíci je téměř hotový trup, zatím bez detailů. Některé budou tištěné na SLA tiskárně, aby byly dobře vidět i šroubky.
Potřebá tuhost ve zkrutu se dosáhne až vlepením paluby, zároveň se srovnají do roviny i boky.

[jsyrovat]

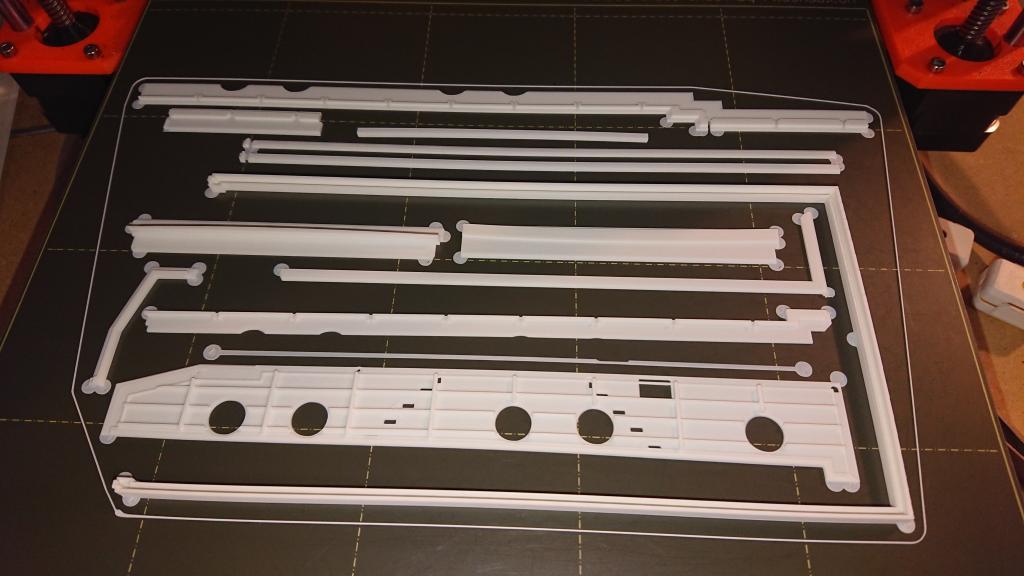

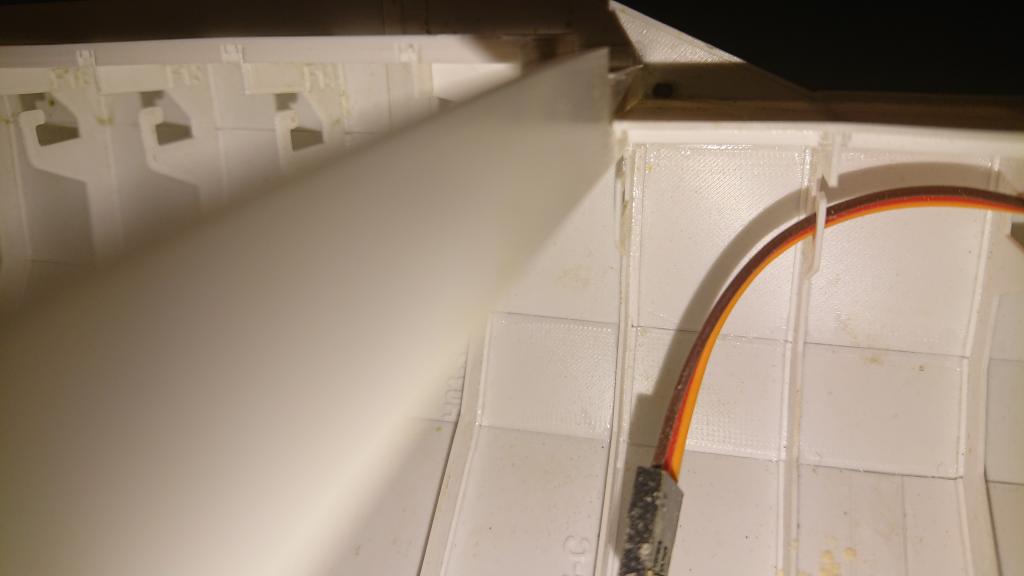

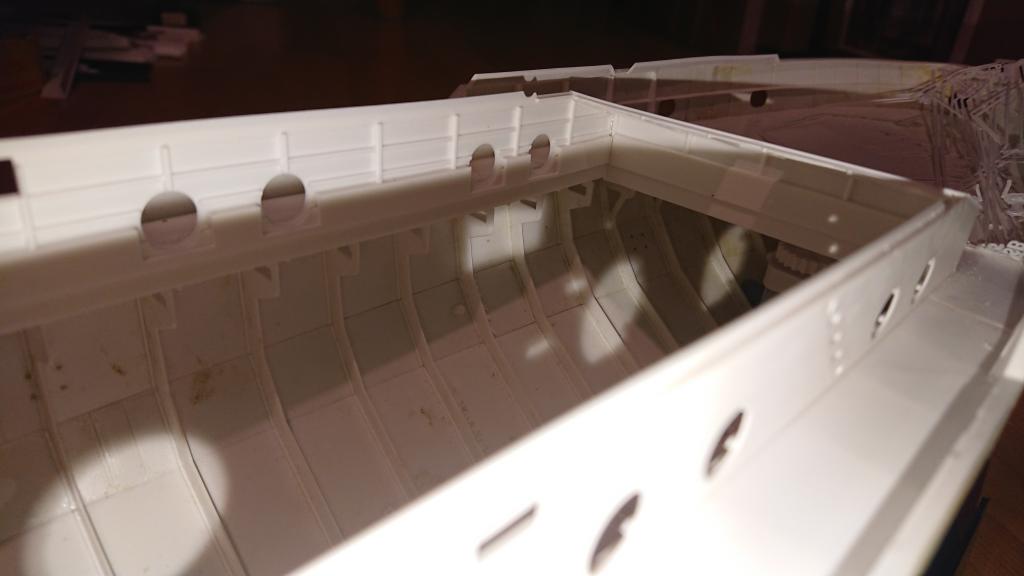

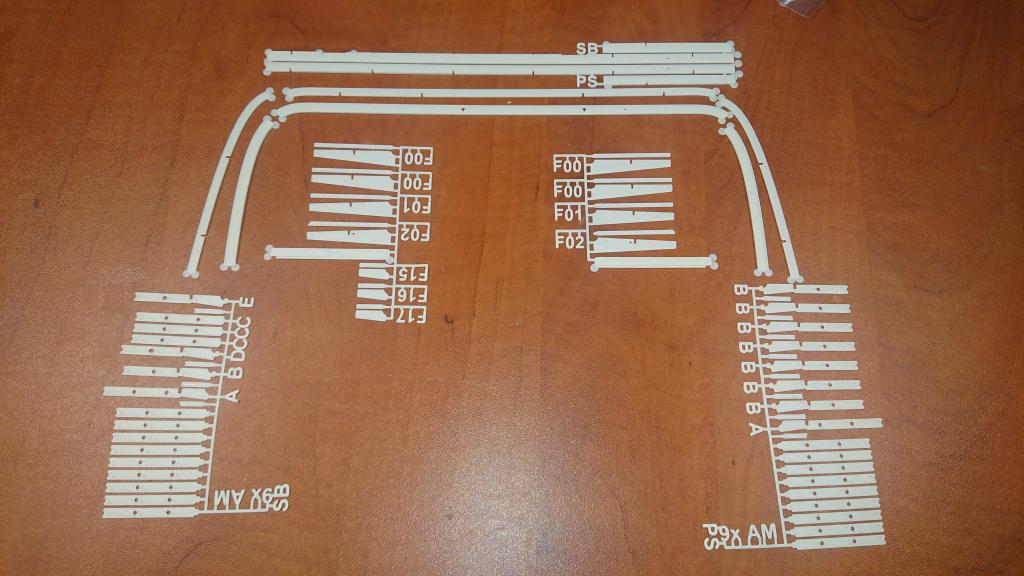

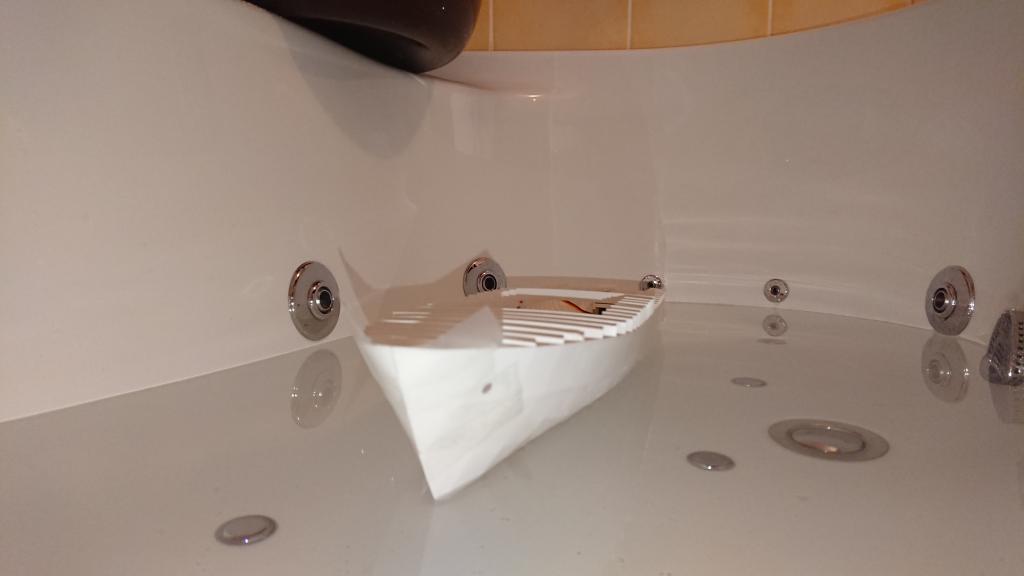

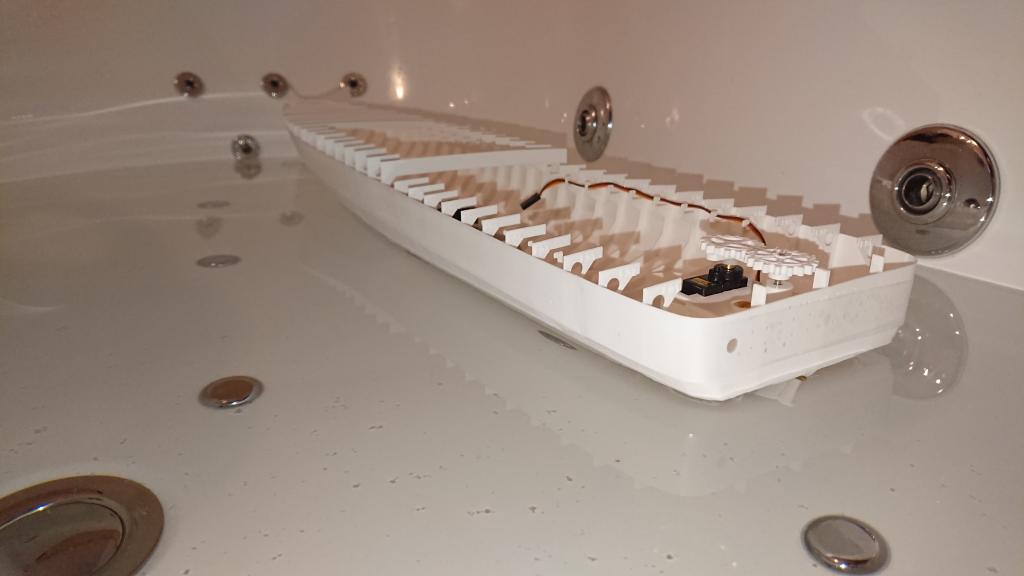

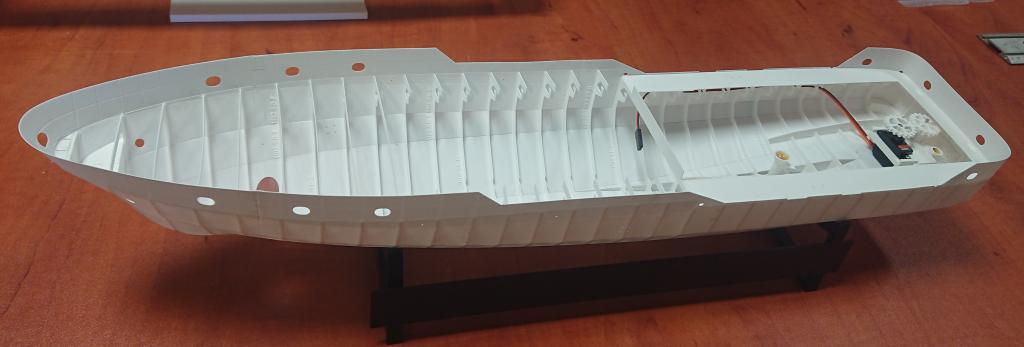

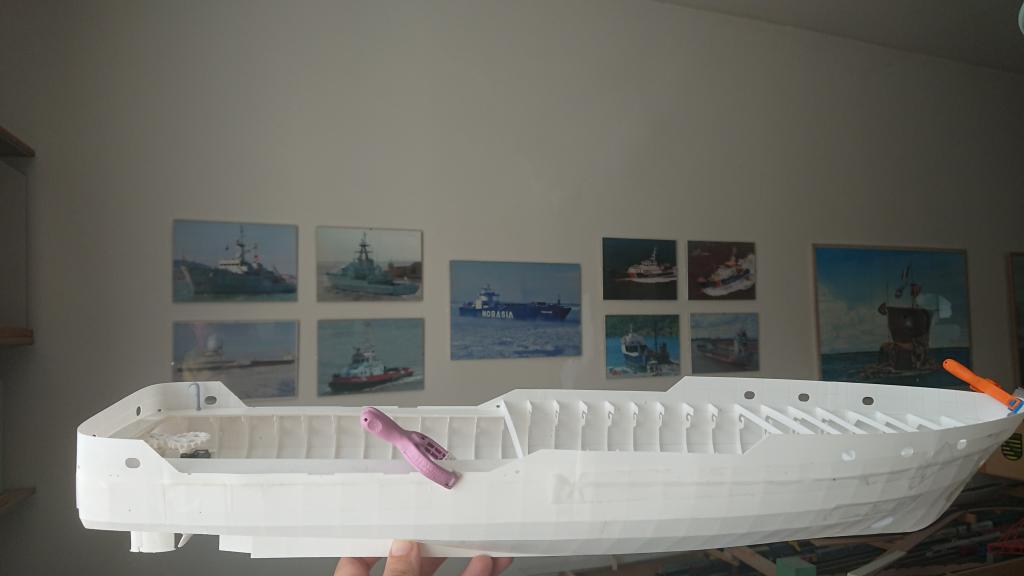

Další drobný postup prací a větší várka fotek. Pokusně jsem vytiskl taky jeden díl na SLA.

[jsyrovat]

Další fotky.

[Merlo]

Ty jee ty si fakt dobrej kladič

[jsyrovat]

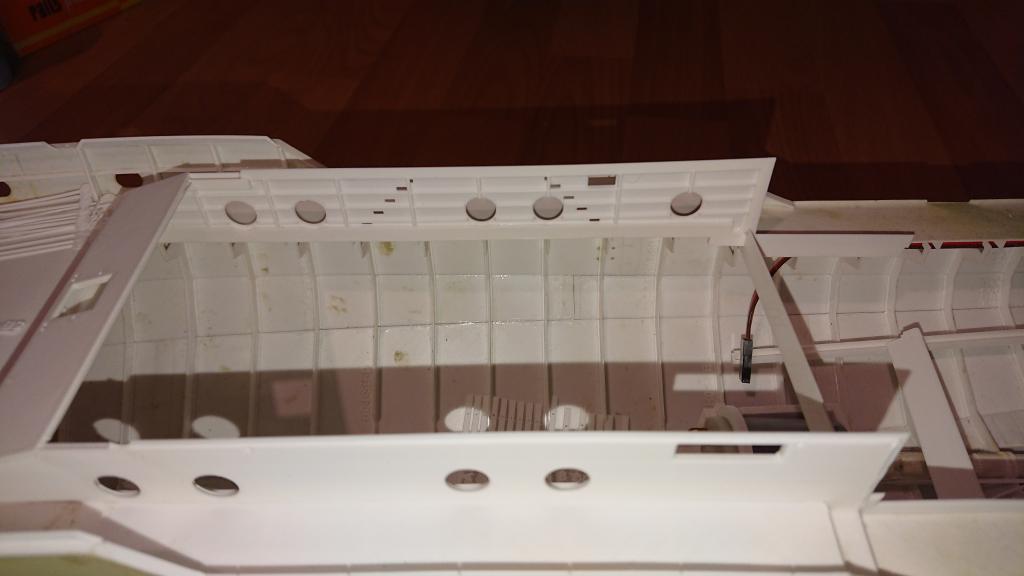

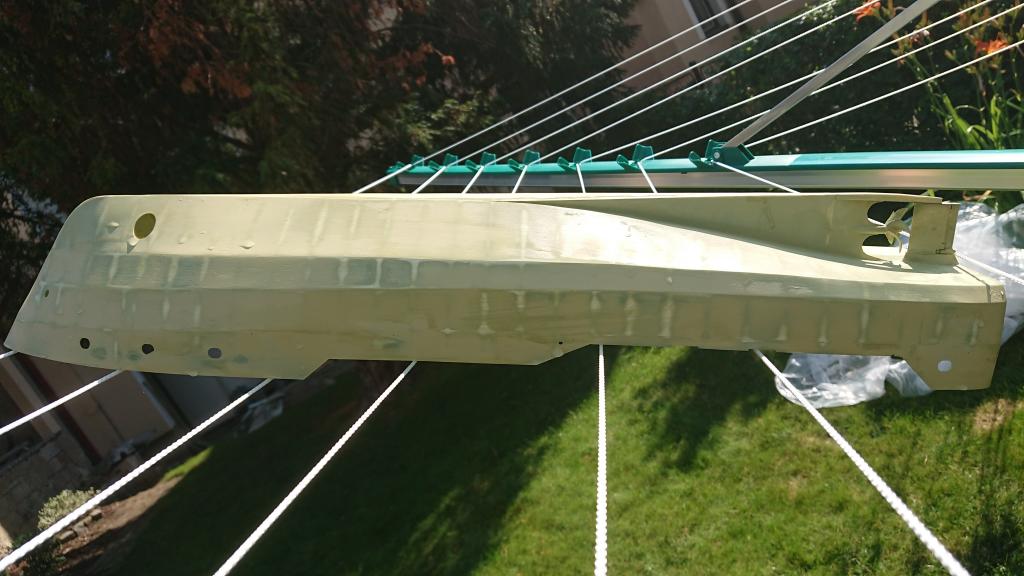

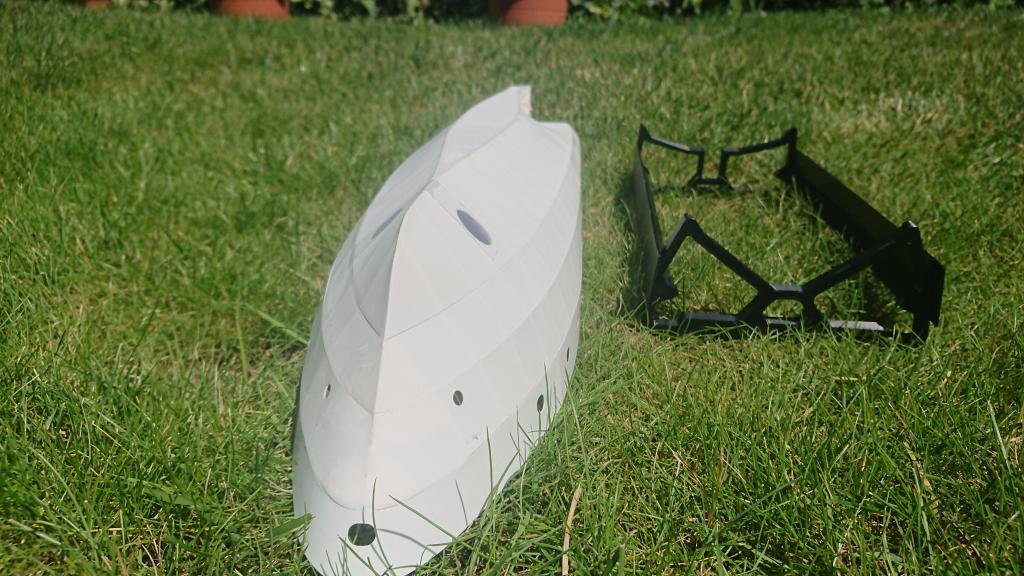

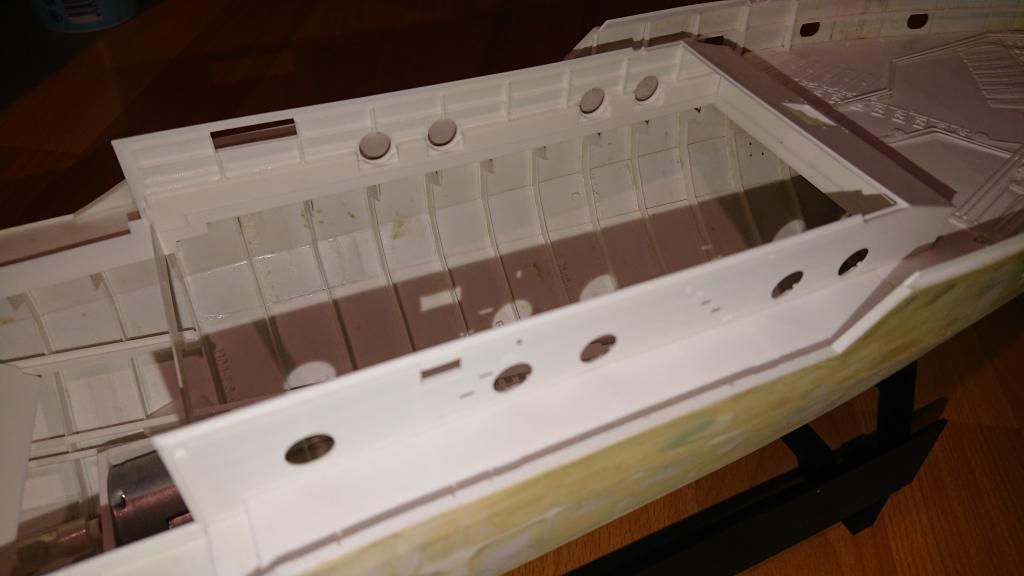

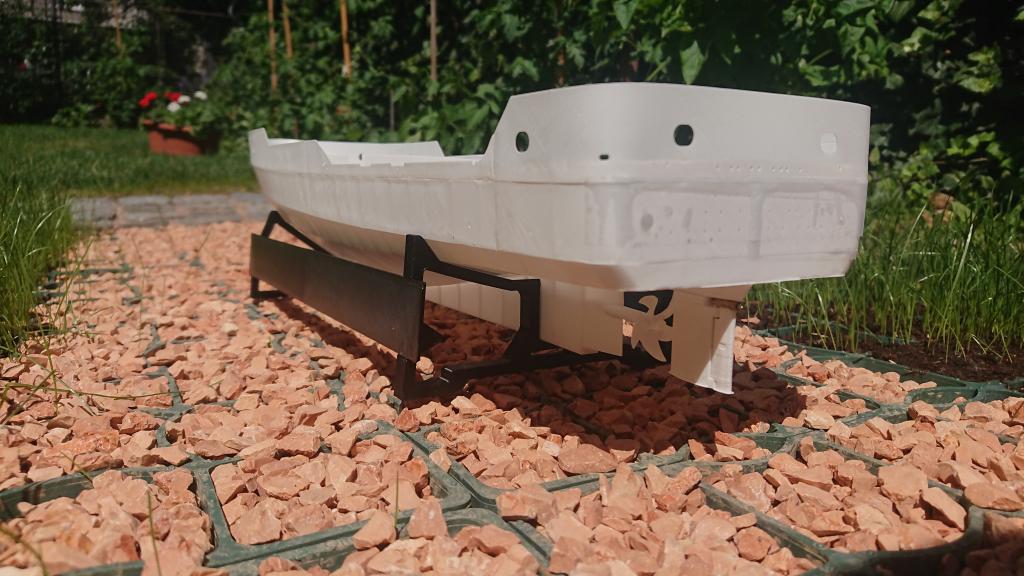

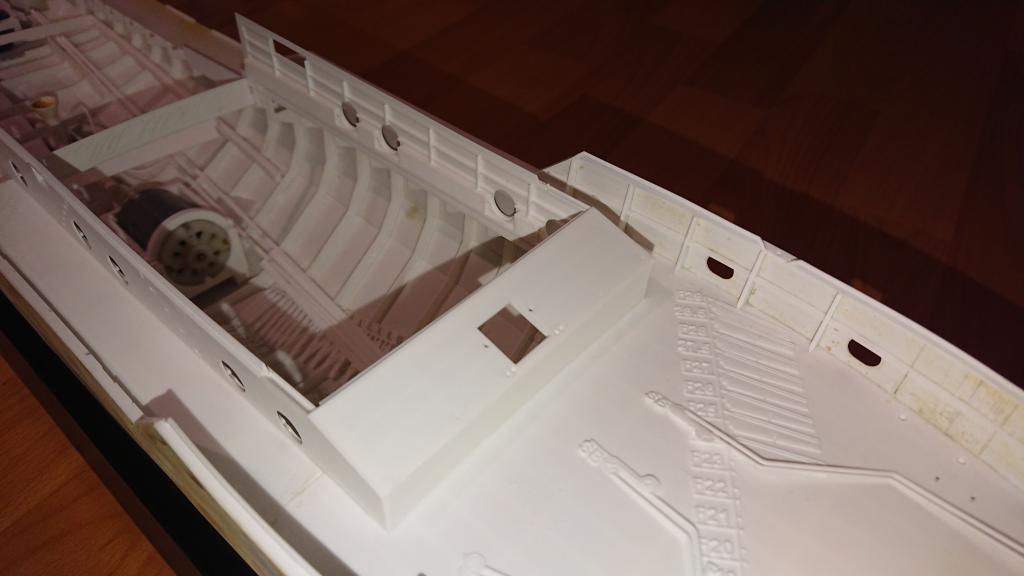

Na tomhle pracuji téměř denně. Přes léto jsem dokreslil detaily na palubě, abych do ní mohl dokreslit výřezy pro ně. Což zabralo trochu víc času. Ale teď už je vlepená i přední paluba. Trup je hrubě obroušen po přestříkání tmelem (Motip filler) a někde místy i polyesterovým tmelem. V nestřeženém okamžiku jsem trup dal sušit i na sušák určený k něčemu jinému .

[jsyrovat]

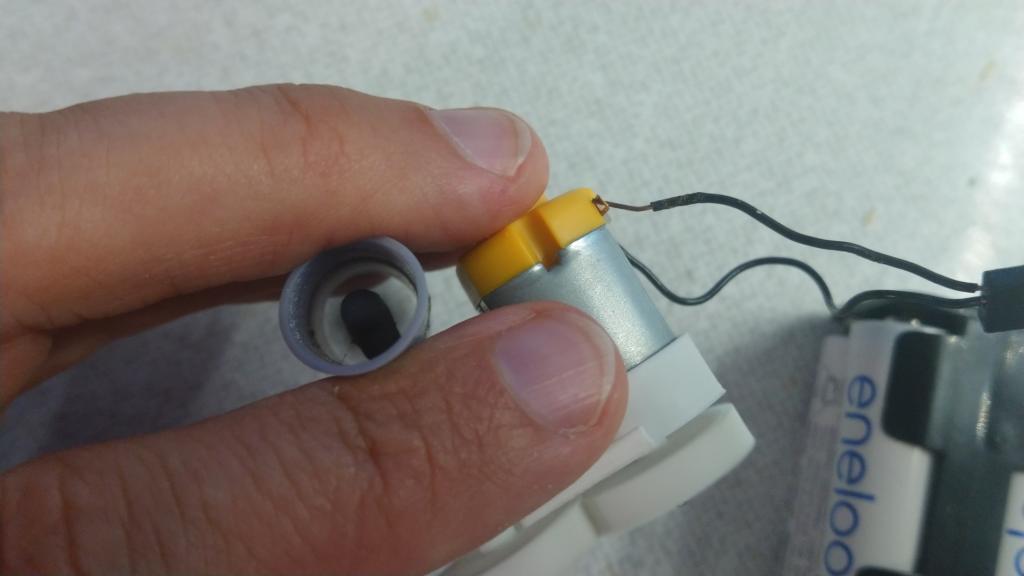

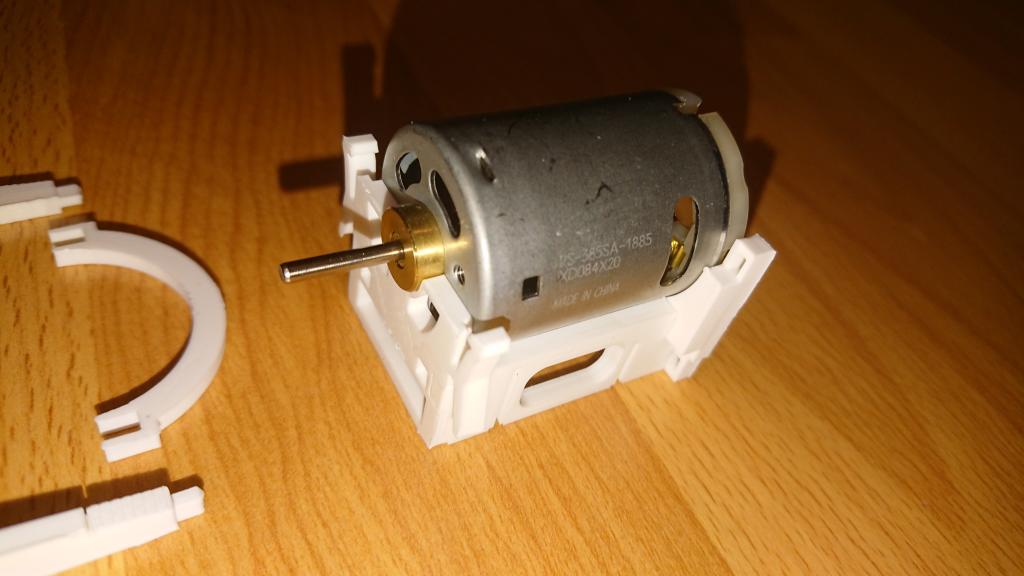

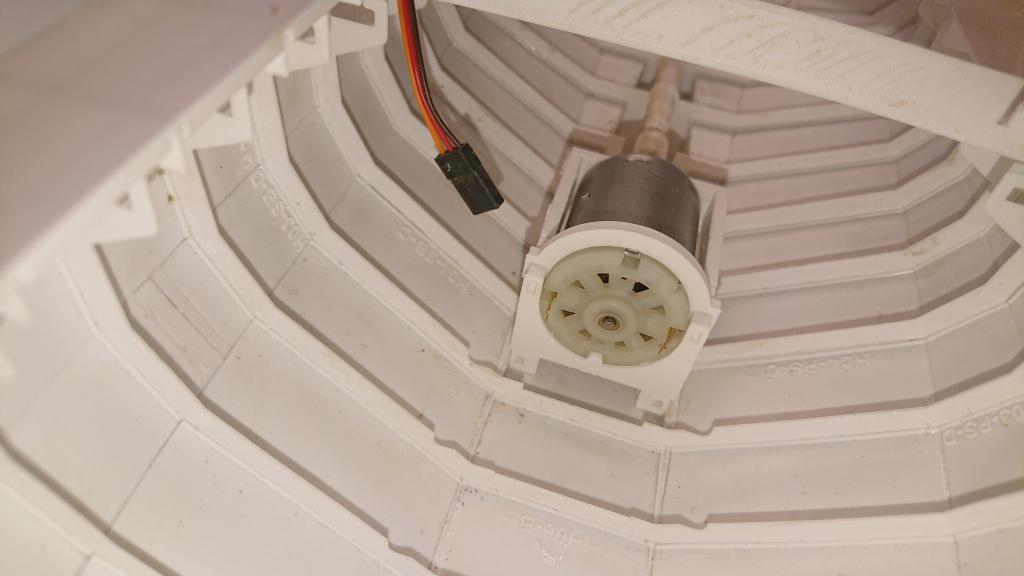

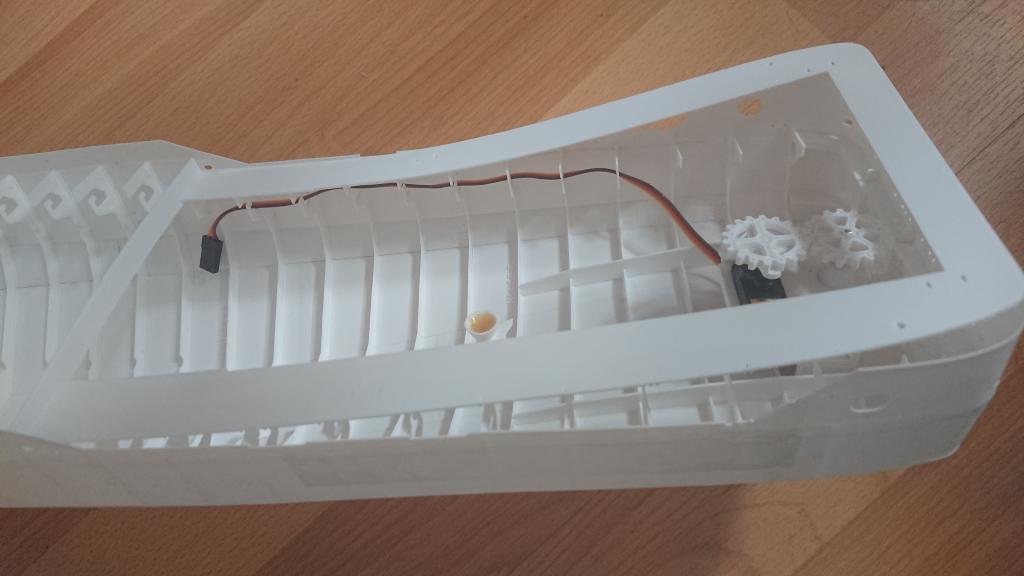

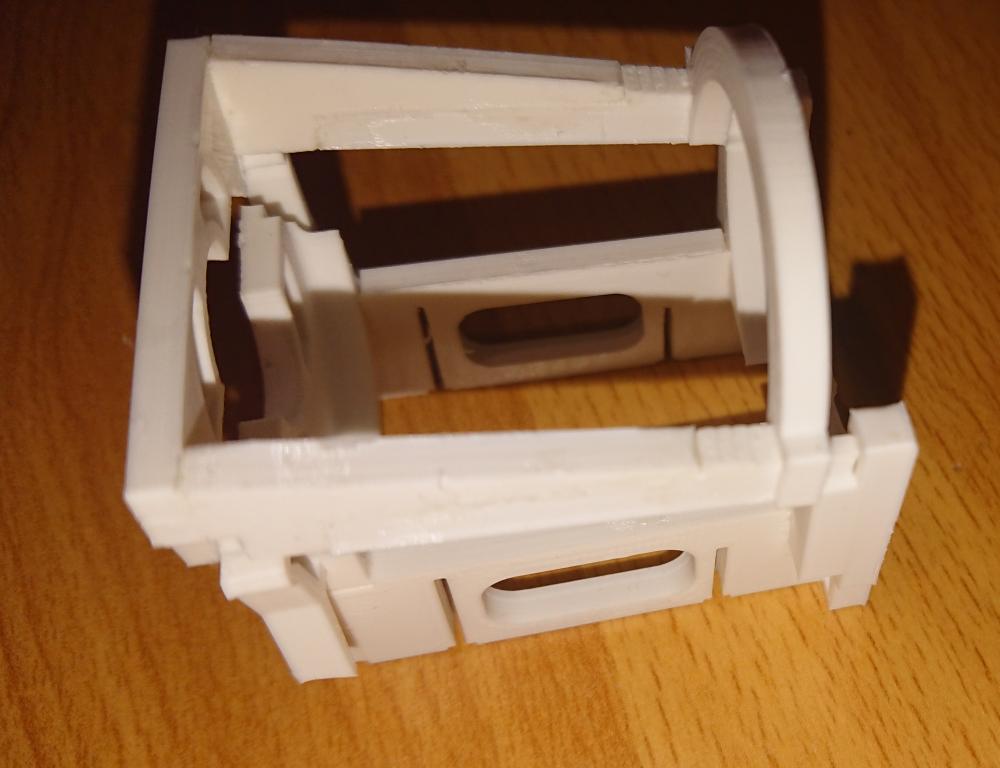

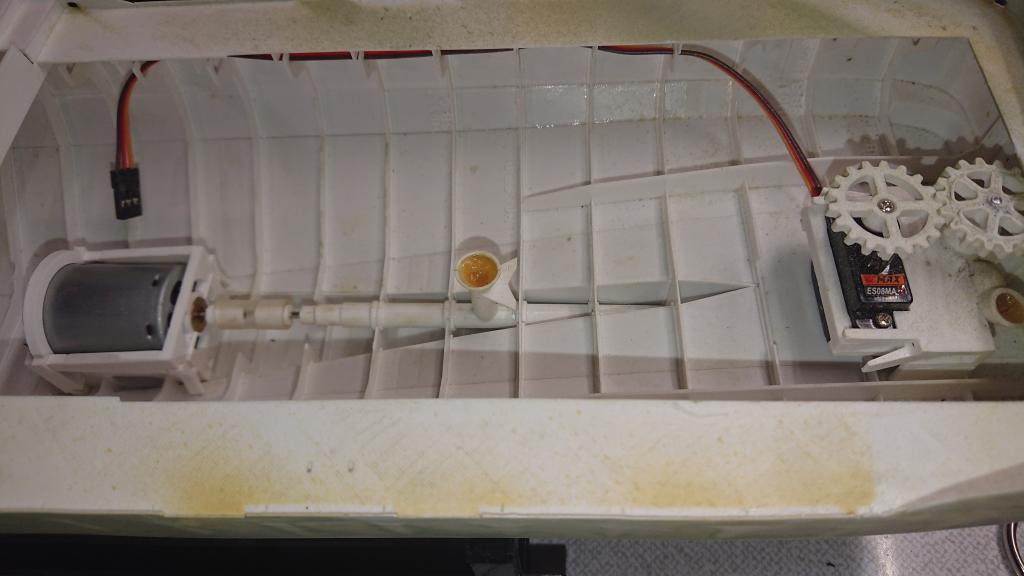

Dokreslil jsem i uchycení motoru. Motor se tam položí, nasune se elastická spojka, a zajistí nacvaknutím horního úchytu. Vejde se tam motor s průměrem 27.7mm.

[jsyrovat]

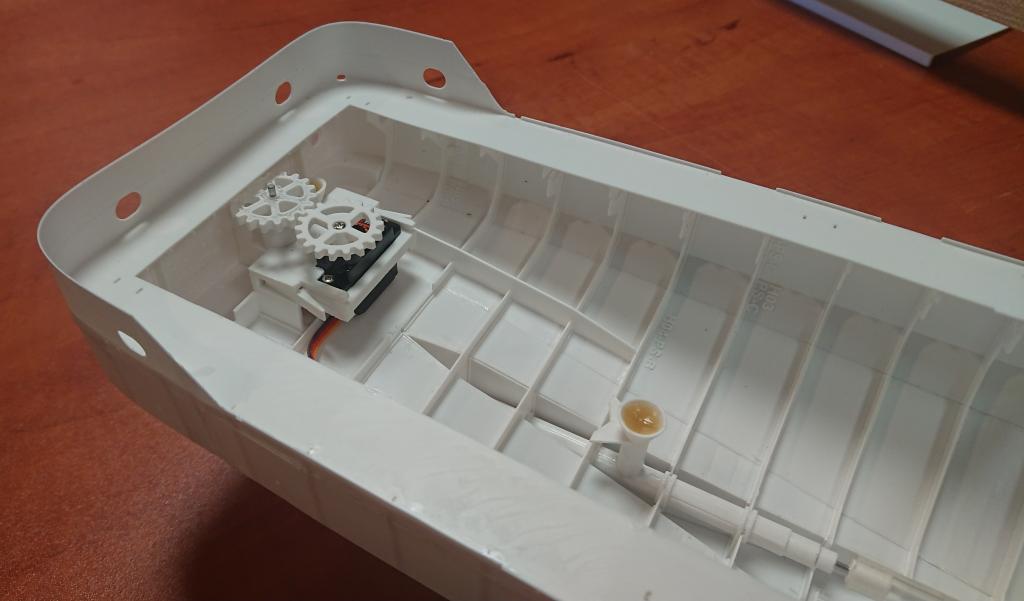

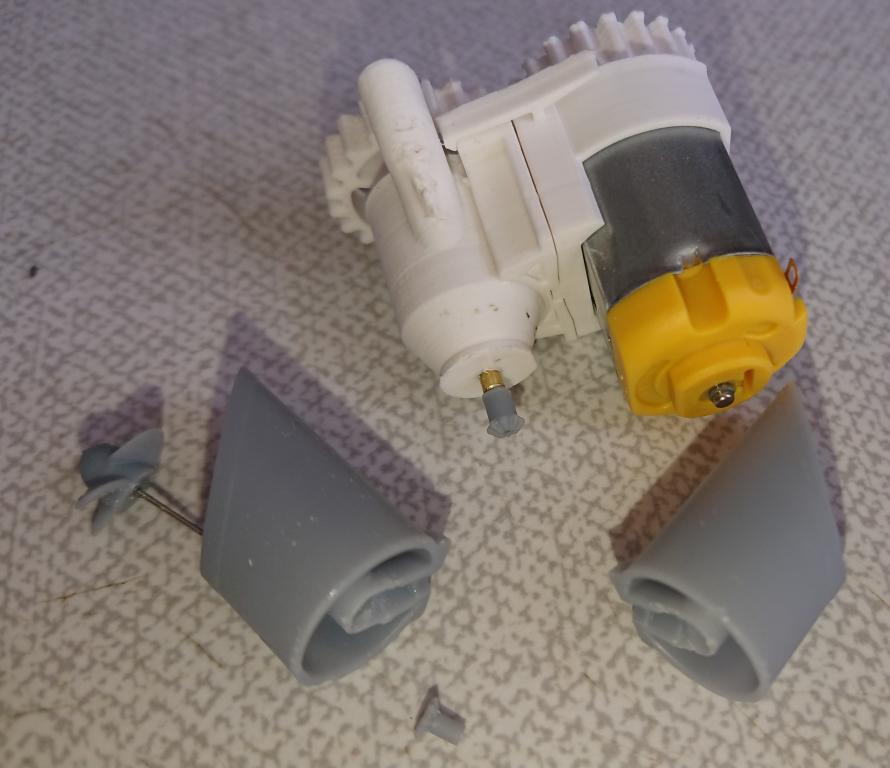

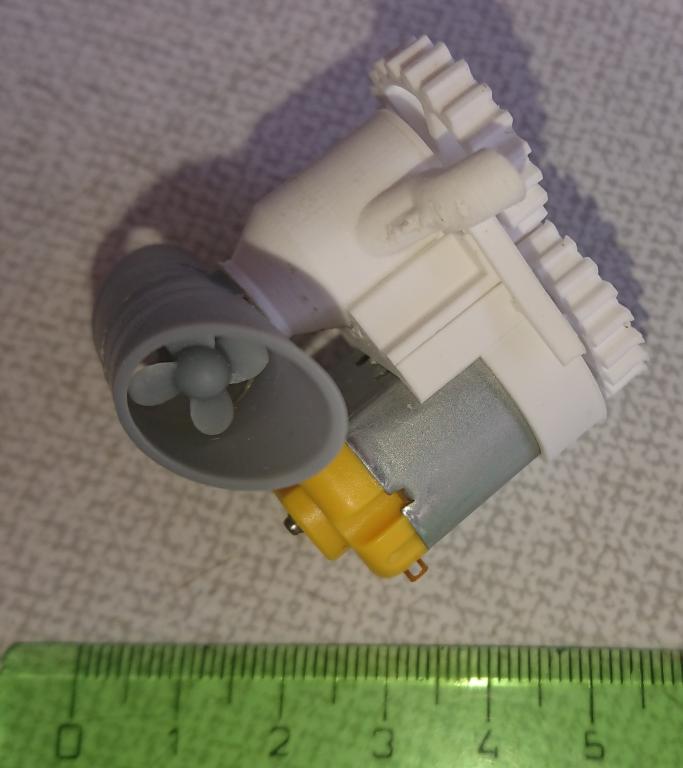

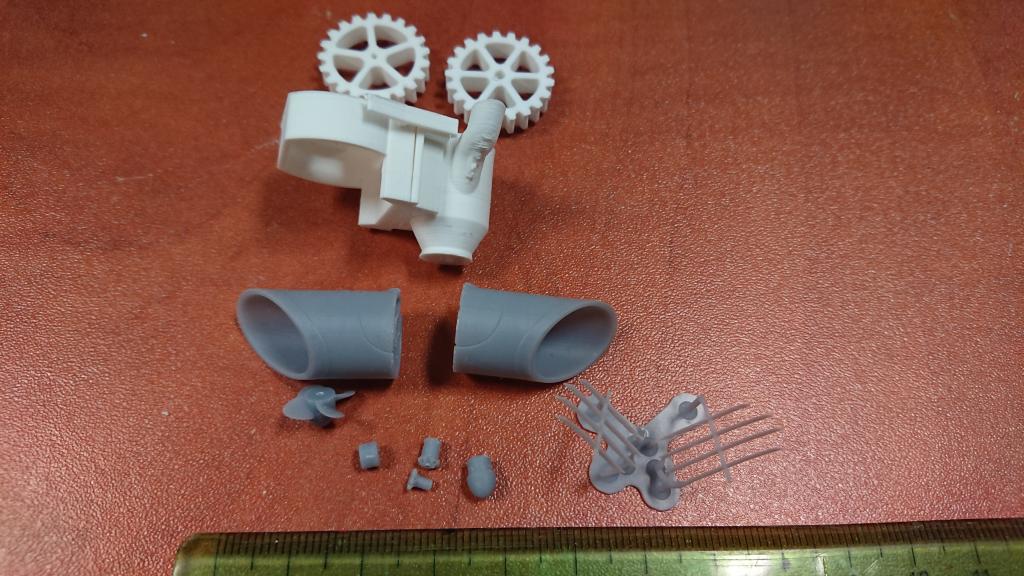

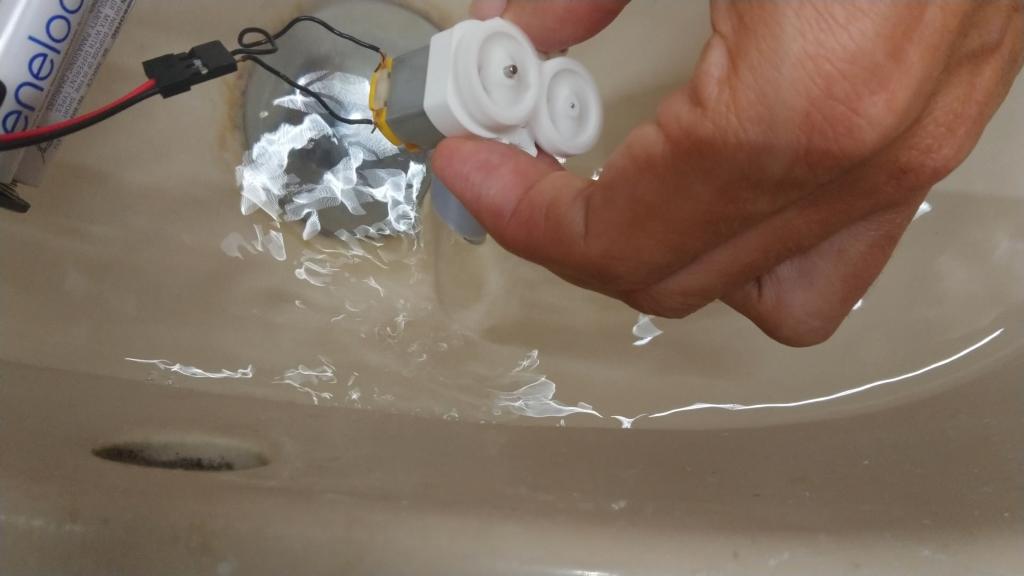

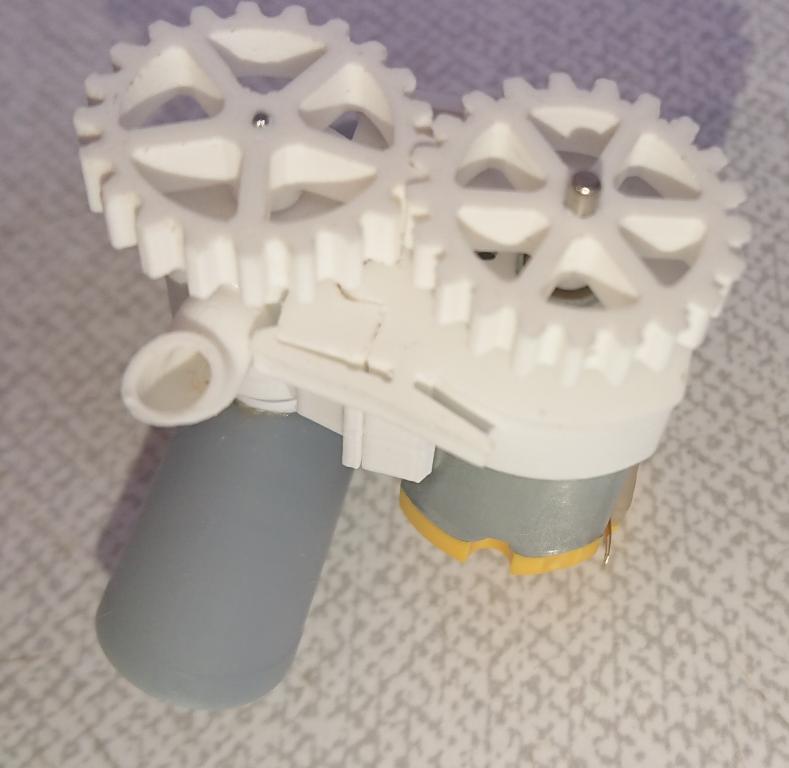

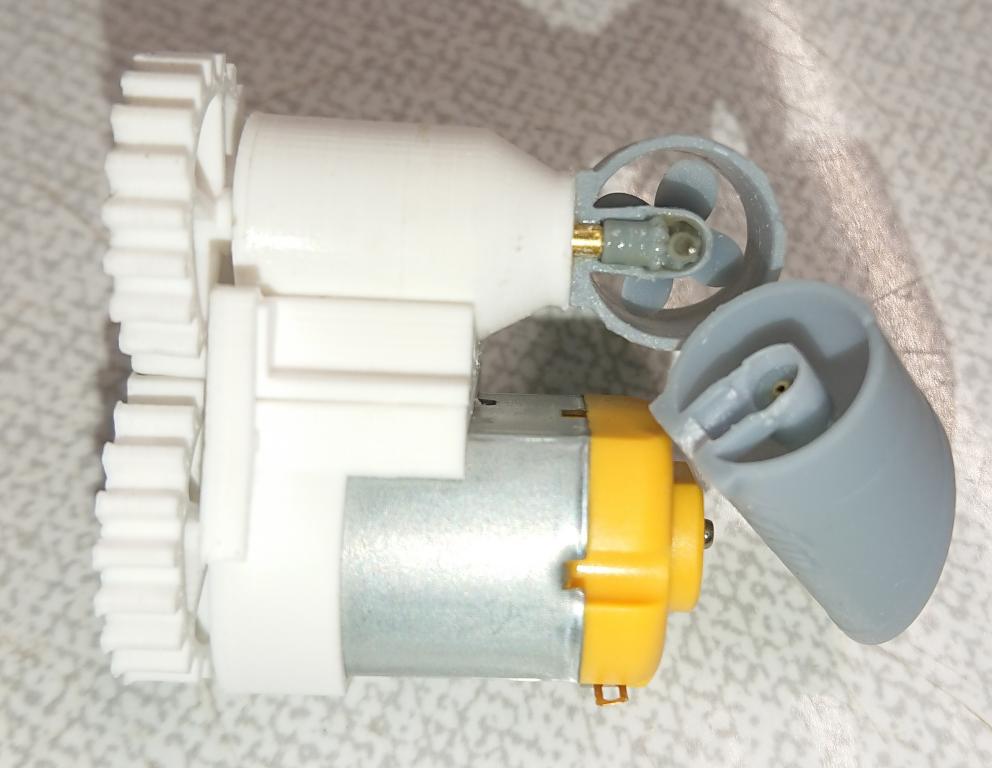

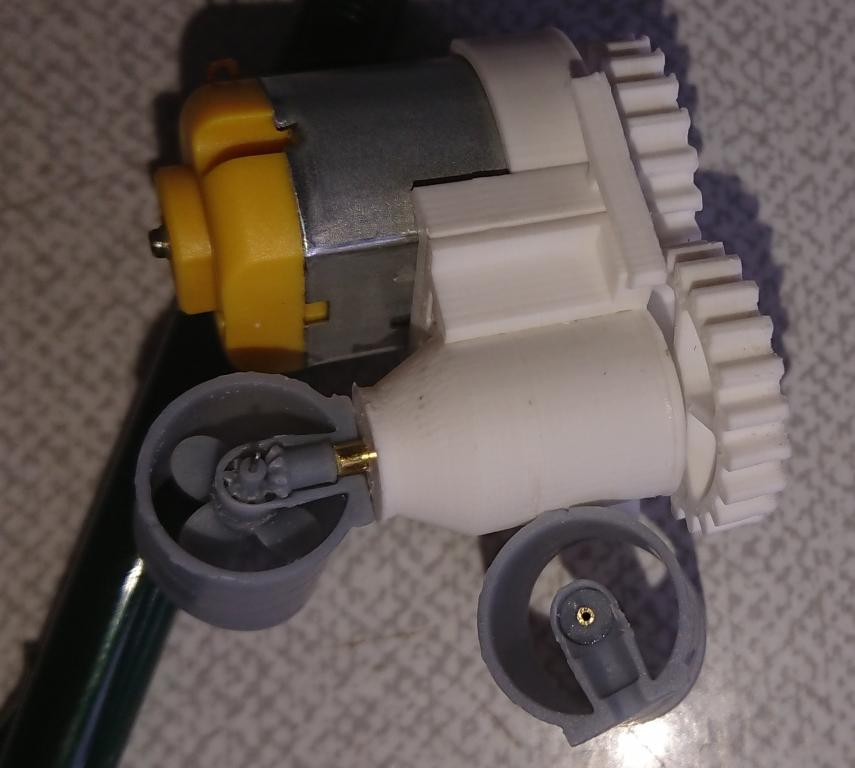

A jedna opravdu malinkatá lahůdka, podařilo se mi vyrobit i funkční bow thruster s průměrem jen 12mm. Bílý materiál je ABS, tištěné tryskou 0.25mm, šedý je tištěný resin s vysokým rozlišením. Uvidím, co to vydrží, po otestování ve vodě se zatím zdá, že OK. Ozubená kolečka budu tisknout z mechanicky odolného resinu, tohle je jen na zkoušku do mého modelu, z obyčejného. Ve finální verzi přibude i možnost sestavit to s boční lopatkou, sestavování s těmi ozubenými kolečky chce opravu velkou přesnost (je to titěrné, tak pro hodináře ) a hlavně opatrnost s lepidlem, aby se to nedostalo tam, kde se má něco točit. Verze s boční lopatkou takhle náročná nebude.

[jsyrovat]

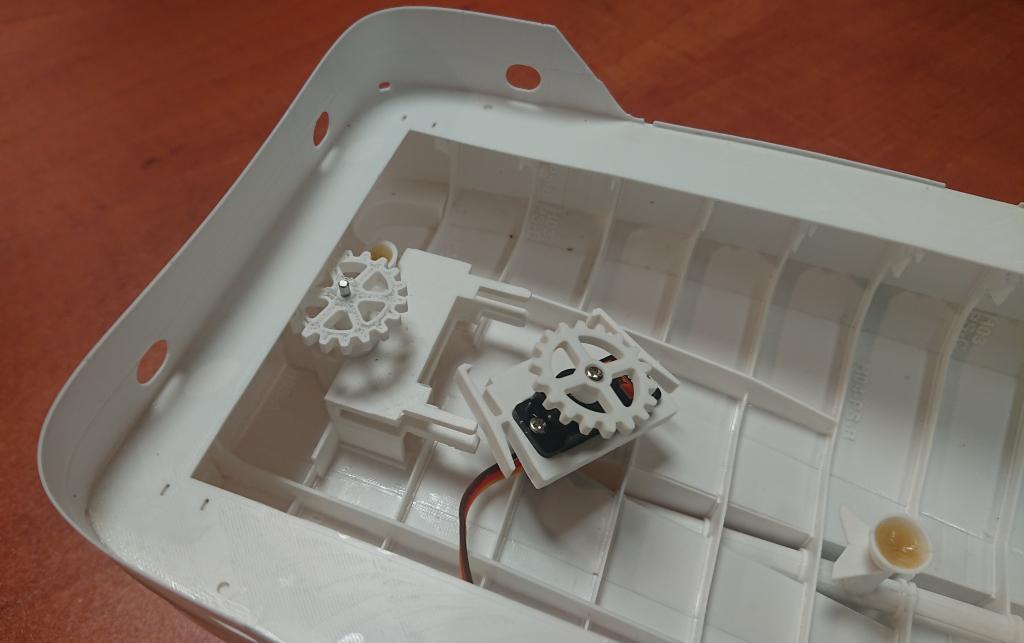

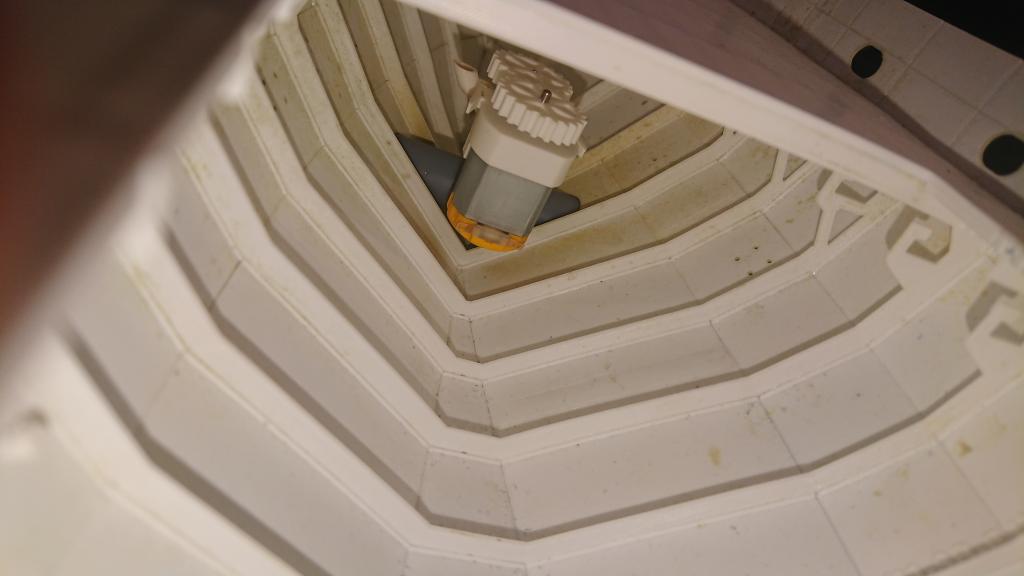

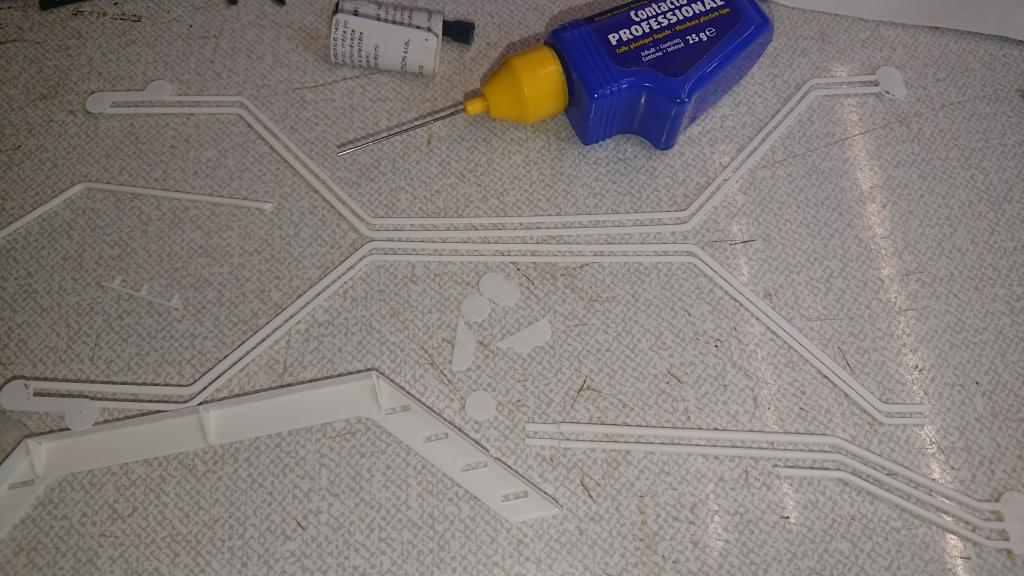

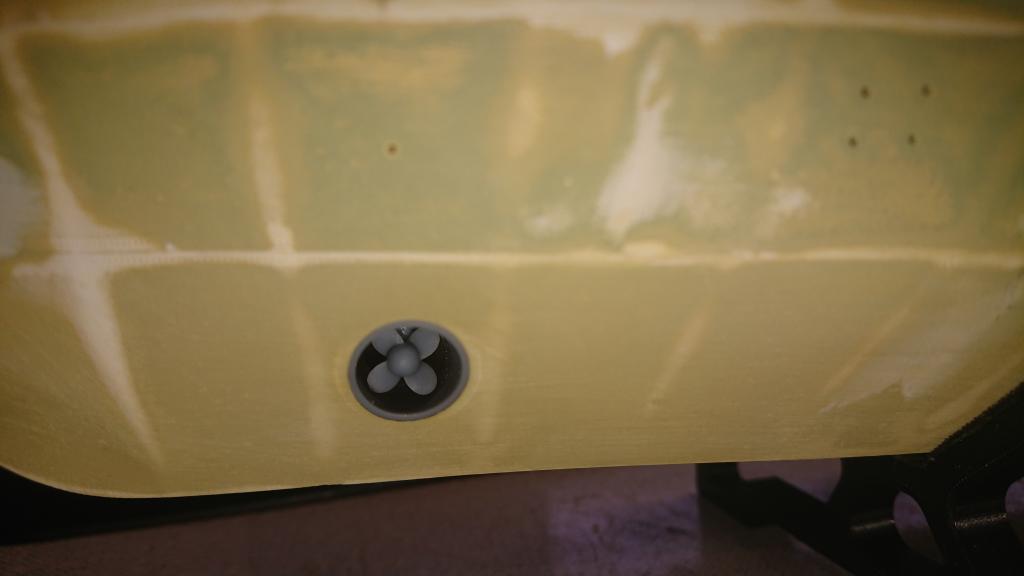

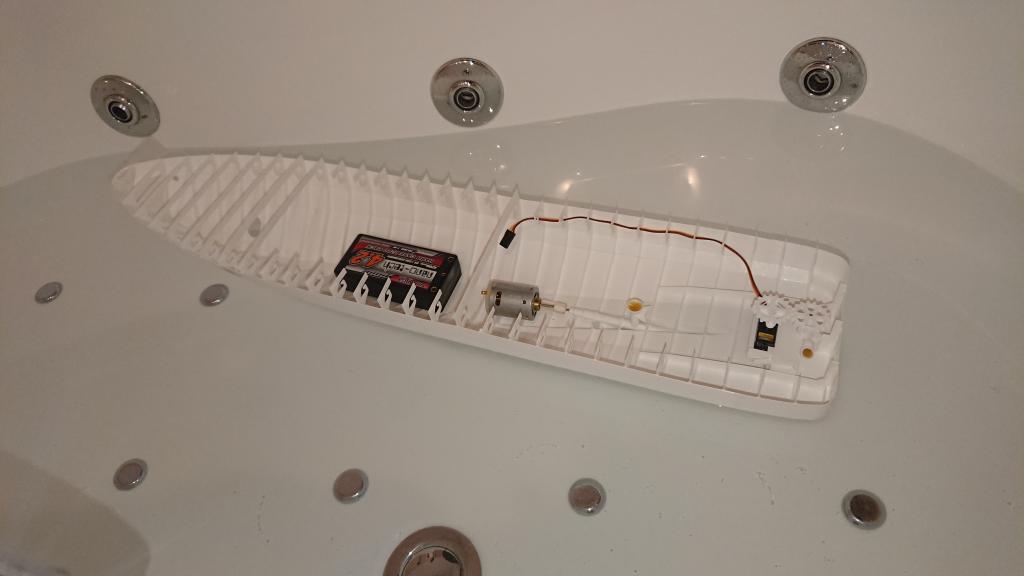

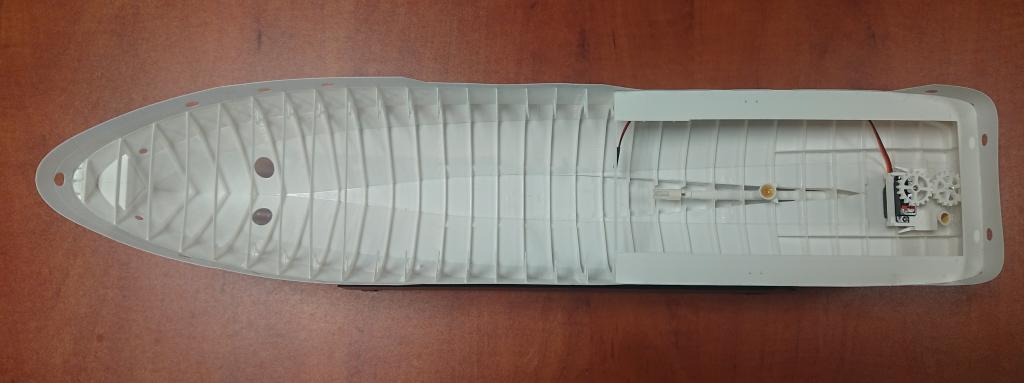

Bow Thruster v trupu. Po nabarvení vnitřku se tam ještě dolepí mříže, ty už jsou také vytištěné.

[twint]

dost dobry, pekne si hrajes.
osobne me zajima co vydrzi ty prevody z resinu. resil si vodotesnot trubu?je t v pohode z abs nebo to budes pretirat nejakym epoxydem?

[DonPedro]

A tiskneš i na prodej?

[jsyrovat]

Twint: Děkuji. Já si myslím, že krátkou zátěž při manévrování snad vydrží, na stálo by to byl problém. Na to ještě vyzkouším resin na mechanické díly, který už teď taky mám.
Trup je bez problémů vodotěsný tak, jak je slepený. Lepené spoje je potřeba lepit precizně, není to moc velký problém, vše do sebe velmi dobře zapadá, ale chce to preciznost a držet přesně tvar při lepení a dávat pozor na kroucení. Jinak je to ABS, to vodu nepustí.

DonPedro: Ano, jelikož je kreslení asi 10x časově náročnější, tak nakreslené dily tisknu i na případný prodej. Ještě ale kus lodi chybí, celá nástavba, nějaké detaily na palubě a všechny na nástavbě. Zbytek už je prakticky připravený. Plus vyrobit návody, což dá taky pár týdnů práce.
Bude tedy stavebnice 1:50 a 1:25 (to už je macek a tisk trvá samozřejmě víc jak 4x déle, trup už mám taky slepený jako v 1:50) a bude i možnost to stáhnout za menší poplatek jako STL (s tím, že něco je nutné tisknout na dobré SLA a pro FFF je nutná 0.4 a 0.25mm tryska).

[geo]

Ten kluk je fakt dobrej . Koukám jak zjara, že bych se na letadla vy.... a učil se na starý kolena lodě???

[jsyrovat]

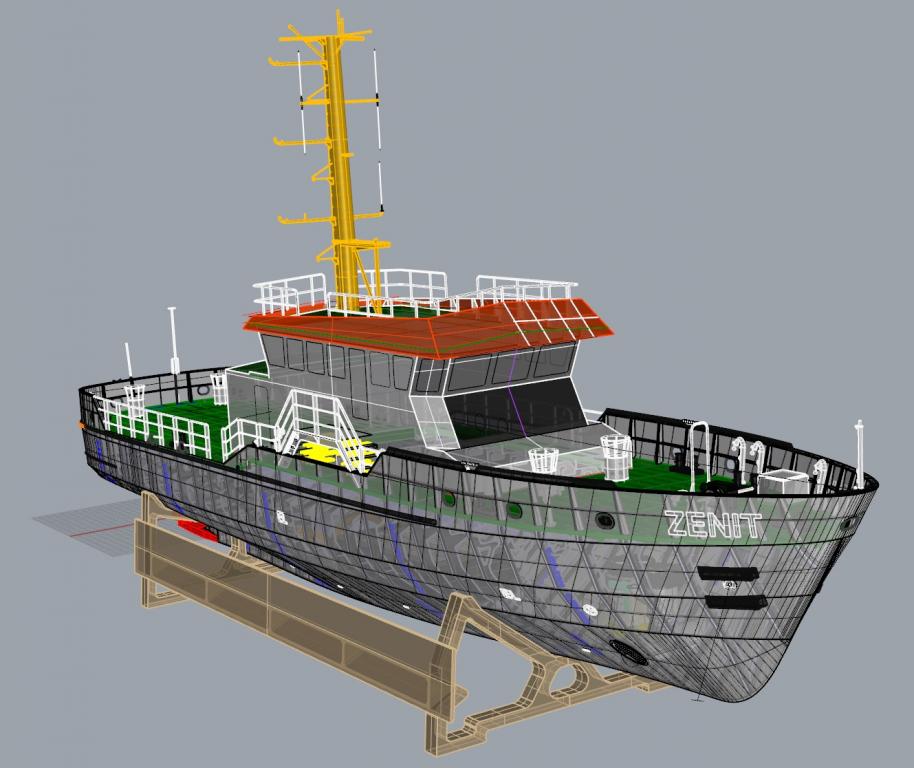

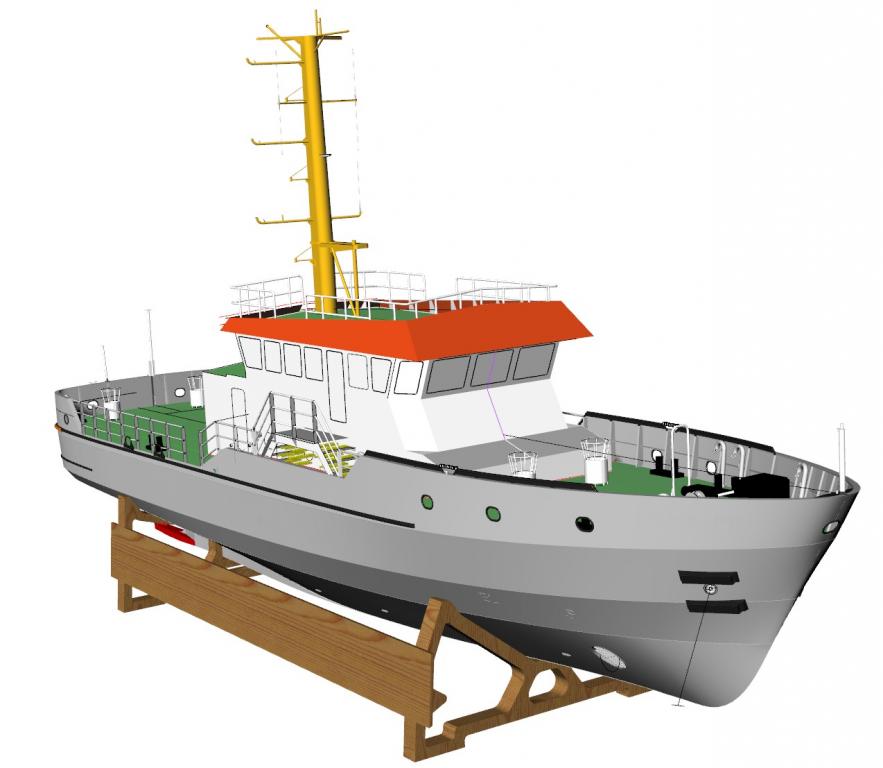

Kreslení pomalu pokračuje, nástavba i detaily přibývají.

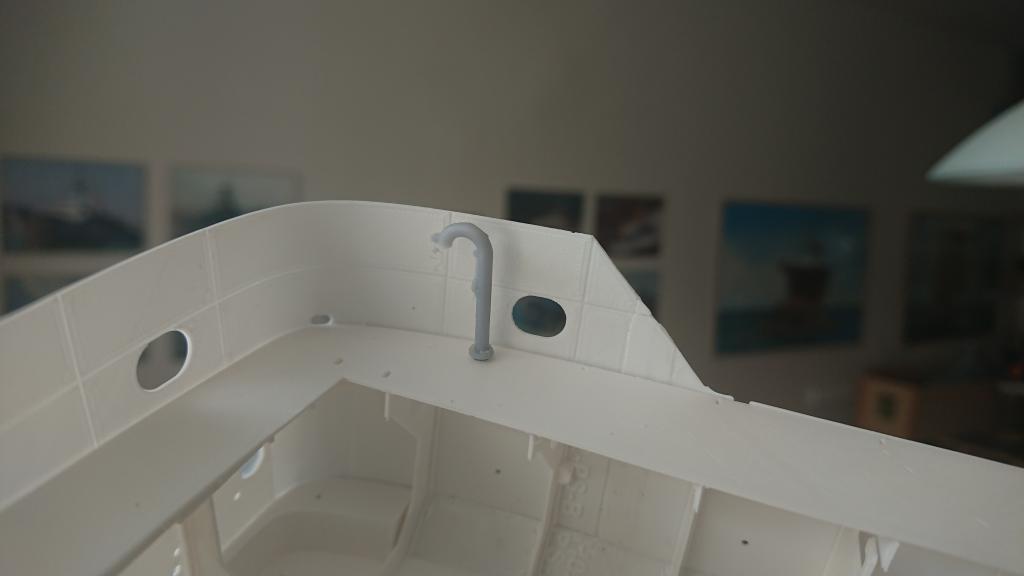

Trup už je dokreslen celý, včetně palub, bortu a veškerých detailů. Po nalepení detailů bortu už to půjde na finální povrchovou úpravu a do barvy.

[jsyrovat]

Už začíná pomalu přibývat i nástavba, jsou tam připravené veškeré otvory pro vlepení dalších detailů. Proto jde kreslení pomaleji, protože ty detaily musí být nejdříve zhruba nakreslené.
