Ten detail díry s plíškem je docela důležitý. Pouhé zalepení mi nepřijde neideálnější.

[LibcaR1100S]

Ten detail díry s plíškem je docela důležitý. Pouhé zalepení mi nepřijde neideálnější.

Pokusím se to vyfotit, ale je to tam nějak chycený, jak kdyby lepený, ani známka sváru, nebo něčeho

[Kreyson]

Aha, jsou tam asi dva zářezy v tětivě a v nich ten plíšek.

[Lark]

Taky ten důlek pro kuličku je dost divný. Nebyl tam původně kuželový důlek od navrtáváku? Když to upřesníš, tak ti ten výkres udělám klidně ještě dnes.

[LibcaR1100S]

Pokusil jsem se o nějaké foto, žádné zářezy tam nevidím a pokud jde o ten důlek na kuličku, vypadá to, jak zajetý vrtákem, bohužel stejně mimo střed a žádná kulička uvnitř není, je tam červík a trošku zaoblenou špičkou, ten podvozek fakt není žádnej zázrak a když jsem to tu už jednou někomu chválil, tak mi to nikdo ani nevěřil

[Lark]

Zatím jsem spáchal nástin, ale dokud neupřesníš ten unášecí otvor, tak se to nedá použít. Načrtni profil toho unášecího otvoru a změř průměr válcové části a míru přes ty plošky. Ten důlek bych udělal navrtávákem.

[LibcaR1100S]

Zatím jsem spáchal nástin, ale dokud neupřesníš ten unášecí otvor, tak se to nedá použít. Načrtni profil toho unášecího otvoru a změř průměr válcové části a míru přes ty plošky. Ten důlek bych udělal navrtávákem.

Máš to pěkně nakreslené, ten otvor nevím, jak přesně změřit, pokud bude stačit hřídel na převodovce, tak ru změřenou mám

[Lark]

Jasnně, to stačí. Vyrobit to ale bude horší, takový tvar se lisuje, ale kdyby na tom vnějším průměru bylo místo, dalo by se to proříznout a tu plošku udělat z delšího plechu a přečnívající konce navinout na ten průměr 4mm a zalepit epoxidem.

[LibcaR1100S]

Jasnně, to stačí. Vyrobit to ale bude horší, takový tvar se lisuje, ale kdyby na tom vnějším průměru bylo místo, dalo by se to proříznout a tu plošku udělat z delšího plechu a přečnívající konce navinout na ten průměr 4mm a zalepit epoxidem.

No místo tam právě není, v tom průměru 4mm je to vsazený v ložisku, ale kolega vikideath říkal, že by si s tím měl poradit, tak uvidíme, bylo by to super, kdyby to nějak šlo

[Lark]

Tady to máš i s tím upraveným otvorem. Pokud jsou ty konce do ložisek, tak ho na to upozorni, ať si tam dosadí tolerance.

[jyrry]

... kolega vikideath říkal, že by si s tím měl poradit...

No pokud ta jeho nástrojárna má vyjiskřovačku tak si s tím hravě poradí, jinak to bude opruz.
Ale nechtěl bych pak vidět cenu kdyby to bylo ofiko
(Taky máme ve fabrice nástrojárnu včetně drátořezu a vyjiskřovačky).

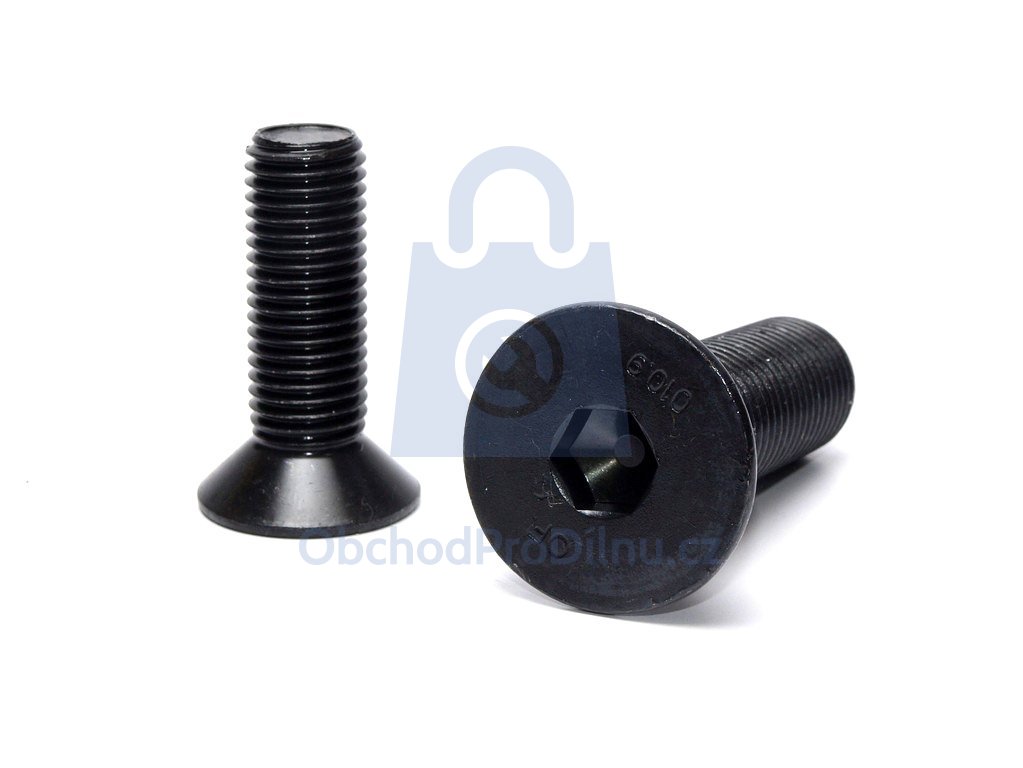

To bych snad radši předělal hřídel na šestihran a jako polotovar na tuhle věc použil zápustný imbus (mají menší šestihrany).

[Torm]

Tak ono by to unášecí déčko šlo vyřešit navrtáním na průměr 2.5 a hodinkou velkého oseru s jehlovým pilníčkem nebo tenkým válečkem do dremelky :)
Případně by mohlo být řešení provrtat to celé napříč pro unášecí čep nebo červík.

[jova]

Když jsem podobný tvar dutiny řešil u těch motorků uvedeným v prvním příspěvku, udělal jsem to tak, že jsem vyvrtal otvor 3mm, pak lupínkovou pilkou provedl řez A kolmý na osu hřídelky a vyřízl část B. Po natvarování plošky na hřídel jsem to v místě C spájel natvrdo stříbrnou pájkou. Pokud tam nejsou příliš velké síly a u toho motoru nejsou, tak stačí i jen to zmáčknutí.
V jedné variantě převodu, jsem místo plošky dával ocelovou kuličku do otvoru. Na vnějším obvodě je pak pružný prstýnek a funguje to jako pojistka proti přetížení.
Další variantou, pří větším průměru, bylo vyříznutí závitu v místě budoucí plošky a našroubování šroubku M2 který se následně zapájel (zalepil), uřízl a obrousil.
Kdyby s tím vikideatha vyhnali, tak dej vědět, obdobným způsobem ti to vyrobím.

[vikideath]

Když jsem podobný tvar dutiny řešil u těch motorků uvedeným v prvním příspěvku, udělal jsem to tak, že jsem vyvrtal otvor 3mm, pak lupínkovou pilkou provedl řez A kolmý na osu hřídelky a vyřízl část B. Po natvarování plošky na hřídel jsem to v místě C spájel natvrdo stříbrnou pájkou. Pokud tam nejsou příliš velké síly a u toho motoru nejsou, tak stačí i jen to zmáčknutí.
V jedné variantě převodu, jsem místo plošky dával ocelovou kuličku do otvoru. Na vnějším obvodě je pak pružný prstýnek a funguje to jako pojistka proti přetížení.
Další variantou, pří větším průměru, bylo vyříznutí závitu v místě budoucí plošky a našroubování šroubku M2 který se následně zapájel (zalepil), uřízl a obrousil.
Kdyby s tím vikideatha vyhnali, tak dej vědět, obdobným způsobem ti to vyrobím.

I to se může stát . Ovšem elektroda nakreslena , materiál uzmut , teď jen malý nátlak na kolegy a mohlo by to klapnout.

[LibcaR1100S]

Ahoj, chtěl bych všem, kdo se mi snažili pomoci moc poděkovat, a chtěl bych i poděkovat za nabídky na zhotovení. Ujal se toho vikideath a snad mu nezpůsobím v práci nějaké potíže, nebo tak a pokud by náhodou něco neklaplo, obrátil bych se na vás další, kdo mi pomoc nabízeli. Ještě jednou děkuji, bez podvozku bych si nezalétal a na nový teď zrovna nezbývá. Libor
