[jyrry]

...
Export DXF lze řešit pluginem :) http://sketchuppluginreviews.com/2011/1 ... in-review/
....

Dik.
pisou tam ale o 3D exportu, mne staci 2D - pro frezovani prepazek, zeber...
Jak se z toho vlastne ziska vystup pro 2D frezovani? Tedy 2D vektory?

Dal by se ucinit pokus? Kdybys mi neco vyexportil do dxf, ja to zkusim natahnout do frezky, jak se to bude tvarit. Mam ale jen "dvaapulD" - tedy frezuju ploche dily a data musi byt tedy 2D. Frezovaci program mam
StepFour V4LT, koupeny.
http://www.step-four.cz/index.php?optio ... &Itemid=43 - verze LT je 2D ...

[ingwarr]

Na to nepotřebuješ žádný plugin. Z menu vyber Tools a 3. od zdola máš Mirror, nebo hledej v nástrojové liště přiloženou ikonu. Vyber objekt(y), a pak funkci Mirror. 3 bodama urči rovinu zrcadlení, zvol jestli chceš zachovat original a je hotovo.

Aniž bych tedy chtěl cokoli jakkoli komukoli... Naviguješ dobře, ale tahle ikona je právě od pluginu Mirror Osmička free jí tam zcela jistě nemá.

Ďakujem "bitovod" lepšie vidieť ako o tom písať alebo čítať, mám 8 free
ako píšeš tam funkcia mirror nieje, ale ide to ako si ma navigoval urobiť zo "scale" ešte ráz ďakujem.

[Lark]

Já mám jen 7, kterou už ale nepoužívám, že bych ten mirror doinstalovával jako plugin si nejsem vědom, ale je možné že byl součástí nějakého balíčku. Tak se omlouvám za blamáž Přesto žasnu, že zrcadlení není základní funkcí . Nedalo mi to, tak jsem hledal v manuálu a opravdu tam radí zrcadlení pomocí scale.

[petr64]

Dal by se ucinit pokus? Kdybys mi neco vyexportil do dxf, ja to zkusim natahnout do frezky, jak se to bude tvarit.

OK.

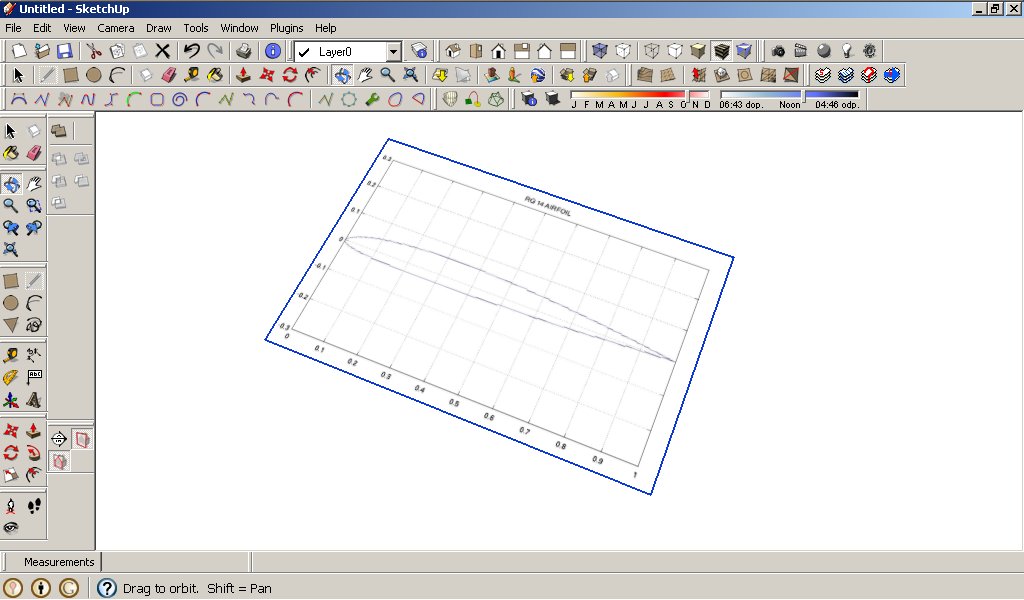

Stáhl jsem profil RG-14

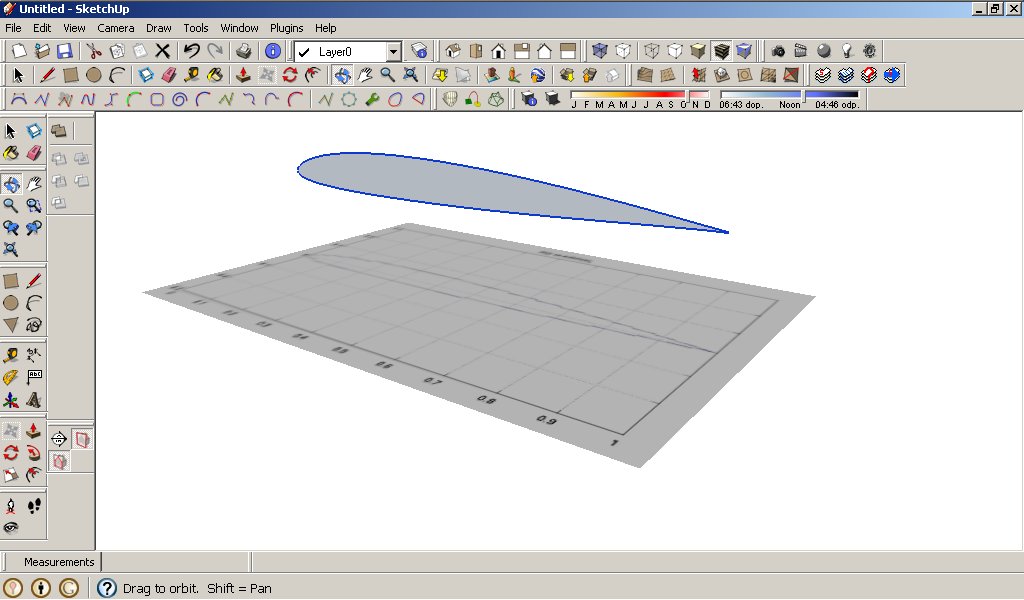

Obtáhl profil Bezier splinem a otočil nastojato

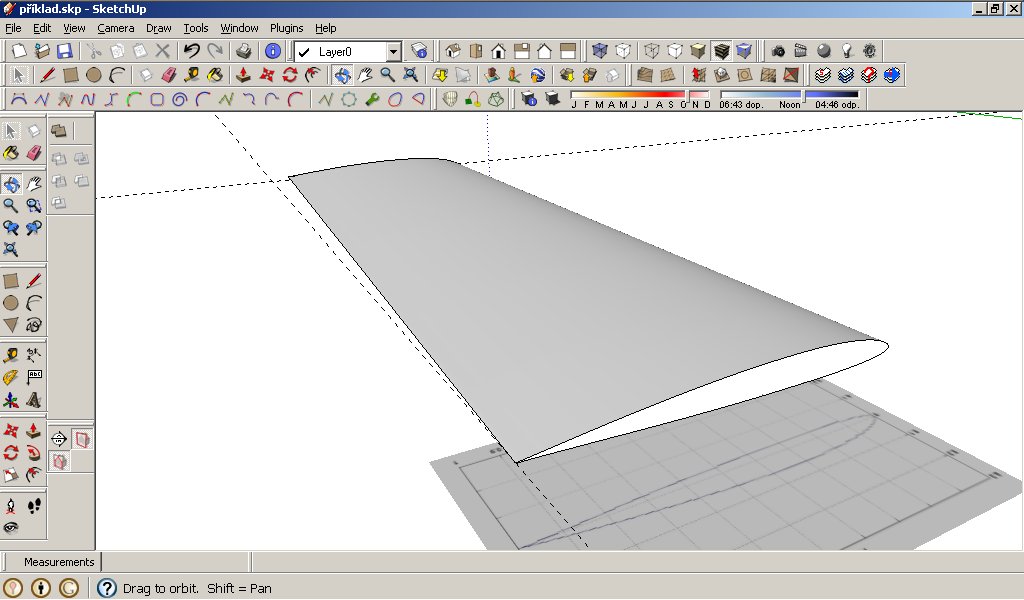

Natáhl rozpětí, udělal zúžení, vzepětí 3 stupně, negativ 1,5 stupně

[petr64]

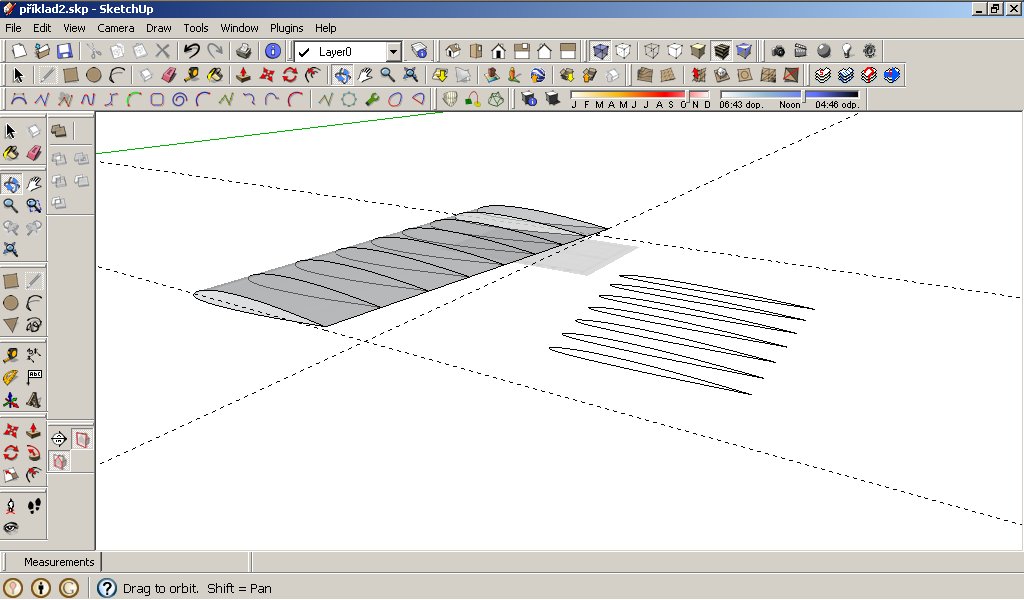

Rozřezal pluginem slicer na žebra o tloušťce 0mm (rozřeže profil, kopie řezu otočí a poskládá na plochu 2D - vše jedním klikem)

Export pluginem DXF

priklad.rar

(151.58 KiB) Staženo 94 x

Tak to zkus

[petr64]

Já mám jen 7, kterou už ale nepoužívám, že bych ten mirror doinstalovával jako plugin si nejsem vědom, ale je možné že byl součástí nějakého balíčku. Tak se omlouvám za blamáž Přesto žasnu, že zrcadlení není základní funkcí . Nedalo mi to, tak jsem hledal v manuálu a opravdu tam radí zrcadlení pomocí scale.

... mě Help po zadání slova Mirror navedl a použití funkce Flip Along

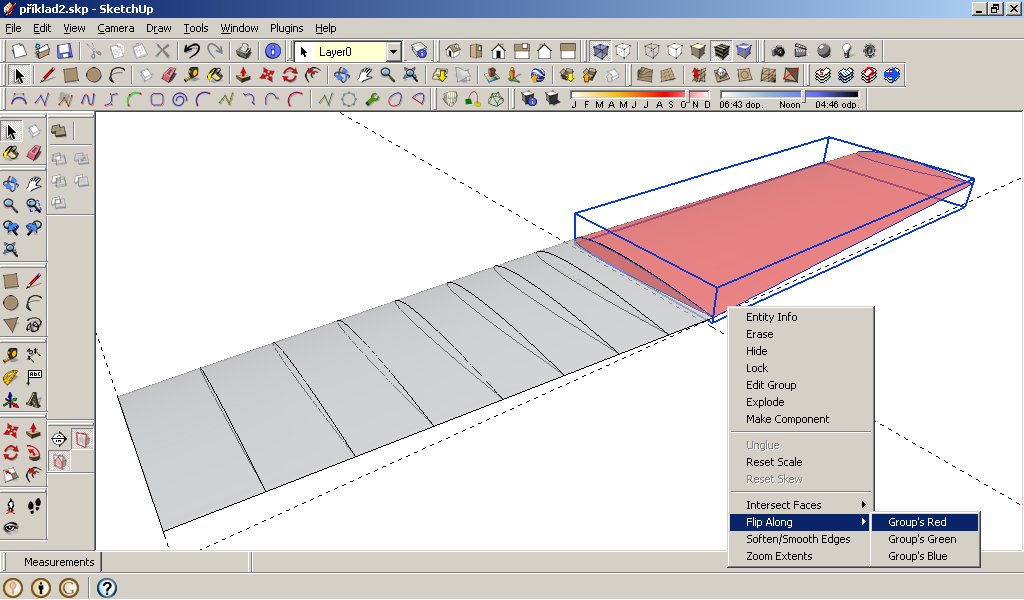

http://support.google.com/sketchup/bin/ ... wer=114039 výsledek (červená část už je ozrcadlena):

Pravda, na konci helpu je napsáno: Note: You can also use the Scale tool to flip or mirror geometry. Takže to jde taky jinak, ale Flip je podle mě jednodušší.

Tož tak, s pluginem celkem tři způsoby a to se mi na tom SU libí.

[jyrry]

....
Tak to zkus :)

Dik.

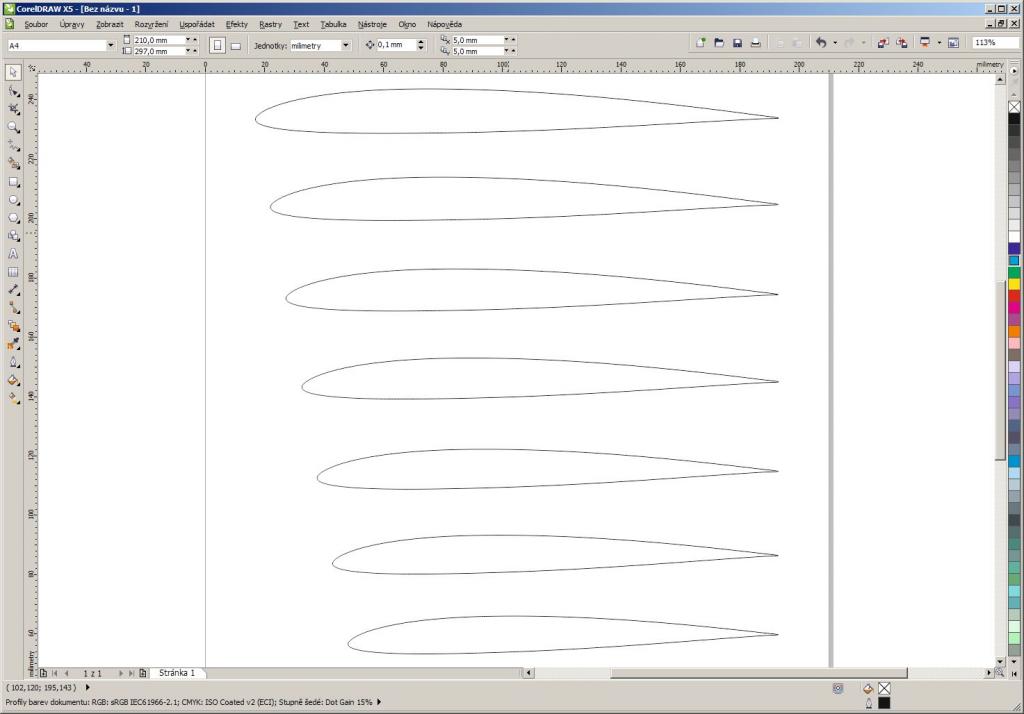

prvni zkouska - Corel12 - natazeno jako milion usecek, ten nejvetsi profil jich ma 882ks :-) a usecky jsou zdvojene (klasika, nic noveho)
druha zkouska - CorelX5 - to same, ale s useckami se da i pracovat :-) ale nejde z toho nepracne udelat jedna pospojovana entita
Tak pokracovani v dilne u frezky - jak si s tim poradi StepFour. Jde o to, jestli to sezere jako milion usecek, pak to vezme jako milion entit a u kazde sjede frezickou, prejede usecku, vyjede frezickou... to same milionkrat...

takhle to vypada dobre...

ale zblizka nic moc ... ta carka nad tim ma delku 0,701mm ...

[jyrry]

treti zkouska - StepFour V4LT - naimportovano jako 5925 objektu. Frezka jede dle predpokladu - co carecka, to najezd do rezne vysky, carecka, najezd do prejezdove vysky, presun, do rezne vysky, ........ ono poradi objektů navic neni za sebou po profilu, ale nejak zmatene.

Tak bez meziupravy treba v Corelu to nebude pouzitelne, pro mne tedy ne.
Kdyz exportuji ze krivek do dxf nebo plt, mohu si zadat pozadovanou presnost - tedy maximalni odchylku lomene cary od hladke krivky, na frezovani davam bezne 0,1mm a tech bodu zlomu tam neni nijak drasticky moc a frezka cely tvar objede najednou.

Ono je to videt uz na velikosti souboru, ten dxf je svym zpusobem ASCII text se souradnicemi; tohle melo pres 700kb, kdyz exportuju treba zebro se zarezy, ma to sotva par kb a vetsi veci desitky kb...

Dekuji za spolupraci, vidim ze musim jit jinudy... nebo najit zpusob exportu takovy, aby to bylo zkousnutelne. Uz jsme to s kolegy odladili z ruznych kreslidel.

[Prorock]

Dá se ve Sketchupu potapetovat zakřivená plocha tak, aby přechody pěkně navazovaly ? Když se tapetuje třeba 3D křídlo s jistým profilem, tak se tapeta rozkouskuje a kousky na sebe nenavazují a nedá se to použít pro odzkoušení barevného návrhu modelu, musí se udělat úplně plochá křídla. Třeba nějaký plugin.. ?

[ingwarr]

Dá se ve Sketchupu potapetovat zakřivená plocha tak, aby přechody pěkně navazovaly ? "Prorock" pozri link čo som sem dal tam o tom píšu

http://sketchup.wu.cz/forum/viewtopic.php?f=22&t=195

[Prorock]

Ty postupy se hodí, ale myslel jsem tapetování jako import třeba jpg obrázku na povrch modelu. V tomto případě se i vyhlazené hrany chovají nevyhlazeně, prostě se daným obrázkem vyplní jen příslušný segment, třeba trojúhlník ..

[cassiopeus]

Dobrý den,

mohu poprosit o radu? Potřebuji naimportovat do SketchUpu tři obrázky s plánkem (jpg), každý v jiném měřítku. Jak je dád všechny do stejného měřítka. Vyzkoušel jsem "Tape Measure", ale ten změní velikost všech naimportovaných obrázků.

[bitovod]

Dobrý den,

mohu poprosit o radu? Potřebuji naimportovat do SketchUpu tři obrázky s plánkem (jpg), každý v jiném měřítku. Jak je dád všechny do stejného měřítka. Vyzkoušel jsem "Tape Measure", ale ten změní velikost všech naimportovaných obrázků.

Já to tedy řešil trochu hardcore metodou - všechny rastrové podklady jsem si natáhnul do Photoshopu, tomu změnil unit na milimetry a pak už jsem jen měnil velikost a retušoval a domalovával (a v průběhu práce se mi skoro zastavila mašina, když si Photoshop při práci v mnoha vrstvách na disk "odložil" skoro 50GB a v průběhu práce zabíral přes 3GB v paměti, ale dopadlo todobře, moje PC je na opravdu velké obrázky zvyklé )

Jinak rozumná, i když ne úplně pohodlná cesta je ve sketchupu asi tahle:

Naimportuješ obrázek, použiješ na něm kótu na nějaký známý rozměr, pak uchopíš Scale a pomocí klávesnice se budeš metodou pokus-omyl snažit zadat takový poměr zvětšení, aby ti ta kóta sedla správně. Takhle jsem pasoval řezy na bokory a vycházely mi tam čísla s šesti místy za desetinnou čárkou, ale nakonec sedlo všechno. No a pak totéž uděláš ud ruhého obrázku, u třetího, pak podle toho namaluješ řezy - a zjistíš, že ti stejně nevyšly a budeš je touhle metodou dopasovávat znova

[cassiopeus]

Dobrý den,

dá se SketchUp (aktivní výkres) nějak přepnout do 2D zobrazení?
