Plán, nebo kopie modelu Ray (Igra)

[DAF]

Ahoj kolegové,
neměl byste někdo k prodeji, či ofocení plán na model Ray z produkce fy. Igra? Mám o něj velmi vážný zájem a určitě se chci s majitelem dohodnout. Vyráběl se koncem 60tých a počátkem 70tých let minulého století. Beru i elektronickou verzi, nejlépe ve formátu pdf (aby se dal vytisknout). Děkuji za nabídky.
DAF

[corona]

Byl to házecí / vystřelovací kluzák, rozpětí cca 700 mm, konstrukční centroplán (diagonální žebra?) a uši z plný balsy, ocasní plochy "motýl"...?

[brigadir]

Nebyto do T? /najake plány najdu/.

[MakoBear]

http://www.avemodel.estranky.cz/img/original/1523/ray_-_igra_2_.jpg

co treba tady :avemodel@seznam.cz

[corona]

Tak bohužel plánek nenacházím...
Ale RAY pamatuju dobře, dávala se na něj raketová S-4 na TPH.

[corsair]

kdyby se objevil od někoho naskenovaný,taktéž mám zájem!!!!!!!!!!!

[Sunn]

Jako kluk jsem Igráckého RAYe stavěl. Pamatuju se, že střední část křídla byla placka ze smrkových lišt - žádná žebra. Pak se nahoru přilepila další lišta, která udělala na křídle trojúhelníkový pseudoprofil a potáhlo se to Modelspanem.
Hlavice byla taky z nějakého těžkého dřeva, asi smrk. Jako volný kluzák byl RAY nic moc - těžký a tudíž rychlý. Asi by to chtělo použít lehčí materiály a křídlo s normálním profilem. Ale to by pak už nebyl RAY

[DAF]

Mně ho tehdy stavěl otec, který si jinak s technikou 2x moc nerozuměl. Uměl jiné věci, které zase neumím já. Mně bylo tehdy asi 6 a s modelářstvím jsem zatím jen začínal (pro pamětníky s modely Vosa a Kolibřík, také z produkce Igry). Protože neředil lak při natírání a dal tam zřejmě i (mnohem!) víc vrstev (místo 2 - 3 dal 20 - 30), než bylo nutné, bylo to opravdu těžké a létalo to jako "stíhačka", nebo spíš cihla. Ale viděl jsem to v jiném provedení, tedy méně laku, a létalo to docela obstojně. Sice žádné excelentní výkonu srovnatelné s různými "orchidejemi", ale by to schopné nějakého letu.
Jinak je to opravdu ten model, na který dal odkaz MakoBear, relativně jednoduchý větrák s velmi "avantgardním" profilem tvaru trojúhelníku a motýlem o rozevření 90st. vzadu.

[veka1]

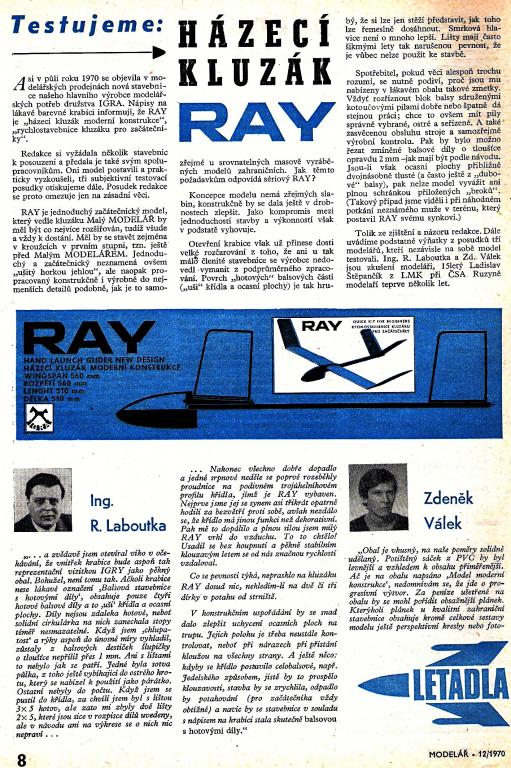

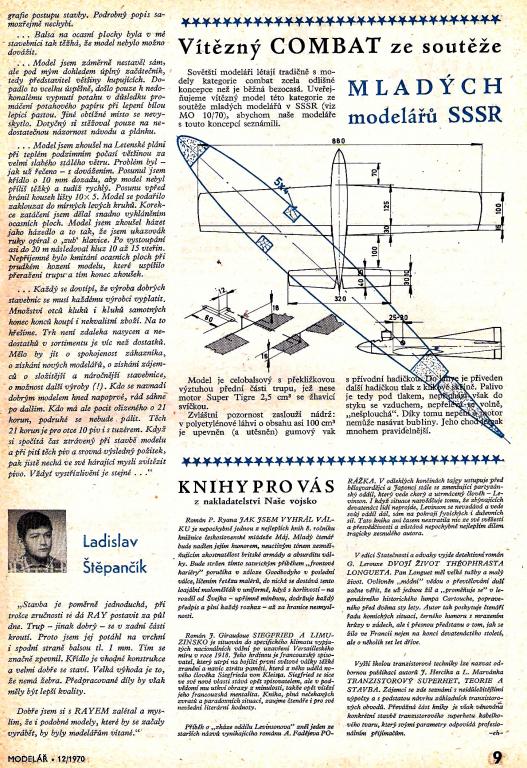

...lehke info o probiranem poletadle ( z doboveho tisku):

veka1

[steno1883]

Taky si ne něho dobře pamatuji. Ještě víc si ale pamatuji, že lítal neskutečně špatně. Horší byl snad už jen model Dana. Ten už jsem nedokázal rozlítat vůbec. Vzpomíná se na to ale rozhodně krásně.

[MakoBear]

Ahoj kolegové,
neměl byste někdo k prodeji, či ofocení plán na model Ray z produkce fy. Igra? Mám o něj velmi vážný zájem a určitě se chci s majitelem dohodnout.
DAF

Když čtu tedy test v "dobovém tisku " tak mne napadá jaký máš s ním záměr ? Nemohl by jsi alespon naznačit ? Jinak k tématu - z té fotografie plánku na Avemodel by se podle mne dal ten plánek nakreslit v ruce znovu - zase takové raketové inženýrství ten RAY nebude

Taky si ne něho dobře pamatuji. Ještě víc si ale pamatuji, že lítal neskutečně špatně. Horší byl snad už jen model Dana. Ten už jsem nedokázal rozlítat vůbec. Vzpomíná se na to ale rozhodně krásně.

No tedy ! Na Danu mi nešahej - ta mi spolu s Demantem 800 létala nejlépe z mých tehdejších stavebnic odnesených z Karlinského Modeláře.
Houšku pochopitelně nemyslím
Ale pravdu máš s těmi vzpomínkami .....jak jsme nesli tu Danu hrdě přes město na hřiště ... a ta radost když jsme ji poprvé zaklouzali na Sokolaku ....a to je to už dobrých 40 let...

[corona]

No tedy ! Na Danu mi nešahej ...

DANA sice vyšla hmotností někam na 280 g bez úprav, ale dalo se to i srazit níž. Pozdější stavebnice měly výškovku z balsových nosníků místo původních smrkových.
Na svoji jednoduchost lítala slušně, oprav minimum, byla dost pevná.

[tomashr]

Taky si ne něho dobře pamatuji. Ještě víc si ale pamatuji, že lítal neskutečně špatně. Horší byl snad už jen model Dana. Ten už jsem nedokázal rozlítat vůbec. Vzpomíná se na to ale rozhodně krásně.

Trochu nechápu, co bylo za problém s Danou - to byl normální model s profilem Clark-Y, který byl sice nepoužitelný pro soutěže A1 (což v té době zajímalo větší procento lidí než dnes) kvů velké hmotnosti, nicméně jinak to létalo zcela normálně. Tam si musel udělat nějakou chybu při stavbě (hodně zkroucené křídlo atd.), jinak u Dany žádná velká záludnost nebyla.

Ray byl ale skutečně poněkud úlet, kdy jednak byla konstrukce dost "podivná" sama o sobě, navíc ale z nějakého důvodu byla u této stavebnice kvalita dílů dost tragická i na tehdejší dobu, většina modelů Igra byla o poznání lepších (taky ne dokonalých, ale přeci jen podstatně lepších).

[von boberov]

Ahoj. Jsem se pokusil překreslit tu fotografii, myslíte, že to mohlo být nějak takto?? On je to záběr pod ůhlem, tak tám mám asi kopu nepřesností, hlavně jsem odhadoval mohutnost nosníků, čáry jsou po zvětšení tlusté. MR.

RAY Igra.pdf

(241.48 KiB) Staženo 655 x

[ufon13]

Ahoj. Jsem se pokusil překreslit tu fotografii, myslíte, že to mohlo být nějak takto?? On je to záběr pod ůhlem, tak tám mám asi kopu nepřesností, hlavně jsem odhadoval mohutnost nosníků, čáry jsou po zvětšení tlusté. MR.

RAY Igra.pdf

krása to byl můj první kluzák a létal jako kluzák..... na překresleném jen chybí 3x3 hranolek v ocase na spoji,
jinak Dana byla skvělá a létala nádherně ....co bylo v té době pro panelákového kluka výborné byla vyseknutá žebra.....tedy dalo se i v jedné místnosti s televizí matkou a babičkou stavět aniž by byl člověk hnán do pryč......
