YAK 130 - 2x 230N tahu

[shevrey]

Pro sezonu 2018 připravuji svůj první model JETu, který není z komerční stavebnice - bude to konstrukční model. Je to velký kus práce co mě čeká, ale těším se na to. Jakmile dokončím Hurricane jdu na to. Je třeba mít plán a ten je - kolem ledna 2018 bych rád prolétl nedodělaný model pouze olaminovaný drak vzduchem. Poprvé zvolím cestu - ihned zálet pak finální dodělávka. / asi je vidět jak si věřím / . Rozhodně parametry modelu budou tyto :

YAK 130 na 2x 230N -260N tahu / uvažiji IQ hammer či JetCat / vzal bych PBS jako mám v albíku, ale bohužel není na Jeti Telemetry odečet paliva a to mi vadí !
- rozměry budou rozpětí 3,5m a délka bez pitotky (45cm) 3,85m
- podvozky, aero brzda a brzdy podvozku vše pneumatické
- všechny funkce dle předlohy včetně zakřivení profilu na náběžce
- váha do 50kg

No takže plán by byl. protože neumím 100% namalovat 3D model letadla zakoupil jsem z Ruska 3D model ze kterého vycházel RusJEt a dále jsem zapojil kolegu Jan Pidrmana a ten maluje výchozí 3D model.
Snad to na mé straně někde nezadrhne a nestane se z toho hrob na RCmania.

Všechny detaily zatím včetně 3D obrázků jsou k nalezení zde: http://fockewulf190-shevrey.blogspot.cz/search/label/Yak%20130

[HonzaS]

K tomu PBS bys mohl dát externí průtokoměr, ne? JETI ho má v nabídce. Jinak super projekt, držím palce!

[shevrey]

K tomu PBS bys mohl dát externí průtokoměr, ne? JETI ho má v nabídce. Jinak super projekt, držím palce!

K tomu PBS bys mohl dát externí průtokoměr, ne? JETI ho má v nabídce. Jinak super projekt, držím palce!

nemohl, je to na delší debatu pokud to někdo řeší klidně at zavolá, také jsem byl poučen neznalostí - prostě ten průtokáč mám a není vhodný pro průtok. turbína s ním nefunguje a zdržuje palivo pro turbínu. Rozhodně nedoporučuji,

[HonzaS]

aha, to jsem nevěděl. Tak dík za info

[shevrey]

Řešíme páky a převody na klapce již na 3D modelu - právě jsem to dal na 3D tisk tak uvidíme jak to zafunguje, ale podle PC by mělo

[martin z]

Z jakého materiálu tyto namáhané části tiskneš? Nebo jsem to špatně pochopil, 3d tisk bude pro ověření a na modelu to bude duralové? Hm, asi jsem si teď sám odpověděl..

[shevrey]

tisknu ABS na zkoušku 1,5mm - jinak pak to bude tvarově stejné, ale z uhlíku ... na fréze frezované

[shevrey]

Tak jsem nakonec nelenil a pro sebe objevil novou funkci ve Sketchup - fyzikalni vlastnosti a simulaci pohybu a vzajmneho ovlivnovani. Je to neco co jsem do ted postradal. Je fakt, ze jsem na tom vysedel tri noci nez jsem pochopil jak to funguje, ale stalo to za ten cas. S detaily nastaveni pomohl tvurce pluginu. Jeste z toho neumim animaci nahrat ale pouziji zachytavac videa a priste jiz s pohybem .)

[shevrey]

zde je video pohybu https://youtu.be/IRXhYqdeCn4

[Radekkk]

Tak to je super projekt.Tohle letadlo se mi hrozně líbí.
Těšim se na pokračování.Taky bych si ho chtěl jednou postavit.Ale v menším provedení.

[shevrey]

Tak jsem se rozhodl začít. Hlavní parametry stavby tedy jsou :

stavba bude trvat 24 měsíců - mezi tím vznikne ještě model jiný na ověření technologie
váha pokud se vejdu do 60kg bude to výborné
pohon 2 x turbína 230-250N ( zatím pokukuji po IQ-Hammer 220N ) - jsou velmi lehké a spotřeba malá
konstrukční stavba kombinovaná s prvky VOP a SOP + klapky ... kopyto > forma > výlisek
povrh bude potažen kovem - tam kde se bude jednat o konstrukční stavbu
detaily 3D tisk včetně kokpitu
kopit s funkčními LCD a podsvíceným panelem
pneumatické podvozky
funkční rakety / z L39 /
Rozměry :

délka : 400 cm
rozpětí : 331 cm
výška : 160 cm

detaily stavby budou zde http://fockewulf190-shevrey.blogspot.cz/ ... zatím se spíše jedná o projektovou činnost, není tajemství, že hodně věcí okoukám u stavby u nedostižných RusJet.
Začnu s VOP - vyfrézujeme kopyto a to bude sloužit k prvnímu pokusu o plátování a formování....
stavba nepůjde rychle je to projekt skoro jako stavba skutečného, ale přemýšlel jsem o tom dlouho a dá se to.... uvidíme....

[Steve]

Možná hloupá otázka k tomu průtokoměru - pokud to zdržuje dodávku pro turbíny, nešlo by za něj dát "vyrovnávací" malou nádrž?
Odpočet z hlavní nádrže by zůstal (potřebuješ znát stav paliva v hlavní nádrži).
Ber mě ale s rezervou...
Ale držím palce - je to tedy macek jako hrom!

[shevrey]

Možná hloupá otázka k tomu průtokoměru - pokud to zdržuje dodávku pro turbíny, nešlo by za něj dát "vyrovnávací" malou nádrž?
Odpočet z hlavní nádrže by zůstal (potřebuješ znát stav paliva v hlavní nádrži).
Ber mě ale s rezervou...
Ale držím palce - je to tedy macek jako hrom!

asi to nepatří sem že ? .)

[shevrey]

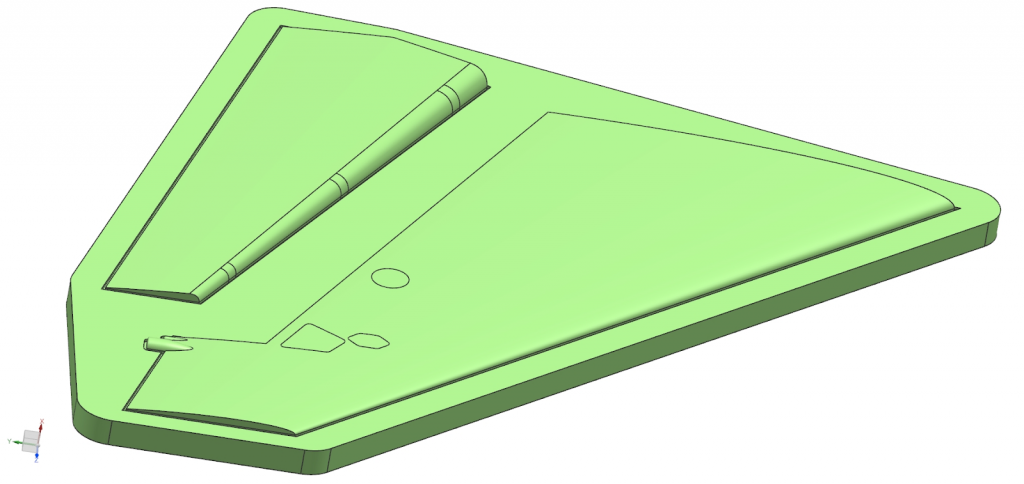

tak mám připravená data na 3D směrovku / osb deska dvě poloviny pak slepit k sobě / a dále tunit a oplechovat .)
mám rozmalované nýty a pláty tak uvidíme ... počítám za měsíc mám směrovku pro zaformování..... uff

[shevrey]

Tak jsme začali - dva roky mě to trvalo, ale asi vše má svůj čas. takže nová data - model je celkem 4,25m dlouhý, plánovaný pohon je po zkušenostech z Leonardo ( vlákno v jetech/turbíny ) 2x 310N KingTech 310G2. Model trochu nabobtnal. Zadali jsme u profíku udělat kopyto podle našich dat a začali jsme s tím snazším - směrovkou .... příští týden mám komplet trup tak mohu plátovat do cca října .. zde jsou naše pokroky.....

více informací mnoho fotek ze stavby je a bude zde na https://fockewulf190-shevrey.blogspot.com/

je to mega projekt, tak prosím nespěchejte na nás .) Cílem je kvalita lepší než naše L39ky. A to je výzva .) celé je to pojaté jako komerční projekt ve smyslu - uděláme si letadla pro sebe a když to někdo bude chtít ( především očekáváme zájem mimo ČR ) tak jsme schopni vyrobit potřebný počet kusů - v rámci projektu vzniknou asi tři kusy - otloukánek a dvě finální éra .)
