Poptávám frézování speciální páky ze sklotextitu

[kope]

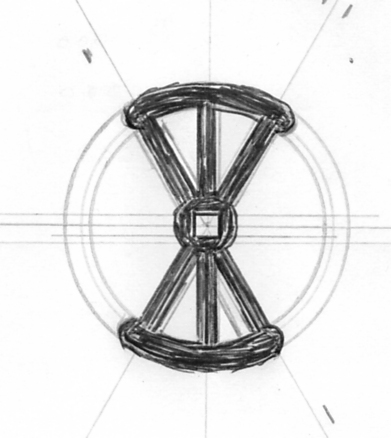

Ahoj, našel by se někdo ochotný vyfrézovat 4 kusy páky podle přiloženého obrázku ze sklotextitu 1,5 mm ?

Vnější průměr je 50 mm, vnitřní průměr 40 mm, takže síla toho mezikruží je 5 mm. Středový kruh je o průměru 10 mm, vnitřní čtverec má délku strany 3 mm. Ramena výseče mají 3 mm, úhel kruhové výseče je 60 stupňů.

[jyrry]

Ahoj, copak ochota, ale má to dva háčky
Ten čtvereček bude mít zaoblené roky podle nástroje; 1,5mm sklotextit frézuji nástrojem 1,2mm, tedy rádiusy R0,6.
No a pak se s tím babrat (data pro frézku, program) kvůli čtyřem kusům - buď to bude drahé (plácnu 200,- za všechno), nebo to bude charita
(právě z toho důvodu už nedělám kusovky)

[kope]

Ahoj,co se týká kulatých rohů u čtvercové díry, tak to mne nenapadlo.Ale má to řešení - buď udělat čtvercovou díru o něco menší a já si jí doladím jehlovým pilníkem nebo jen naznačit střed (udělat jen ďůlek) a já bych si díru vyvrtal vrtákem o potřebném průměru a zase doladil pilníčkem.

No a co se týká ceny - je mi jasné, že s tím nějaká práce je a tu je potřeba zaplatit. A pokud cena bude cca v relacích, které uvádíš, nemám s tím problém.

[jyrry]

OK, jestli budu večer použitelný a nezapomenu, nakreslím to a naprogramím.

[TomasC]

Na co to je? Musí to být sklotextil? Nestačil by ti výtisk?

[kope]

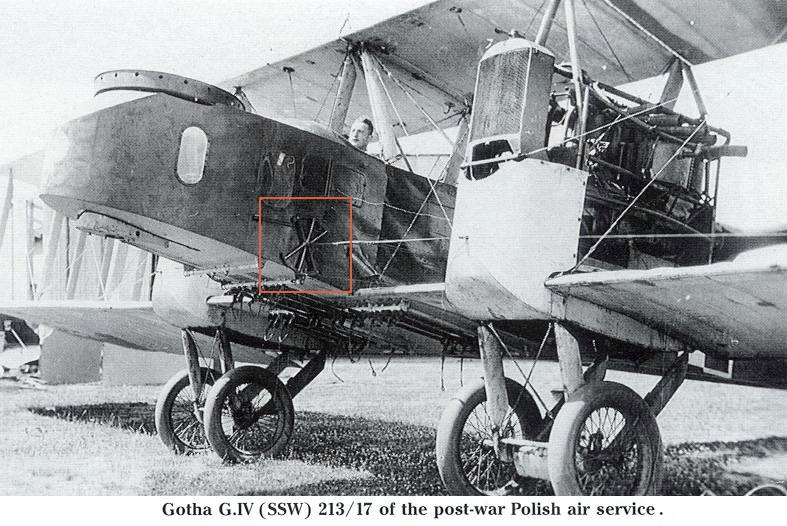

@TomasC: je to páka pro ovládání výškovky (na obrázku červeně vyznačená). A bude to funkční (náhony budou ocel.lanka), takže nevím, jestli by z hlediska pevnosti výtisk stačil
@Jyrry: díky.

[TomasC]

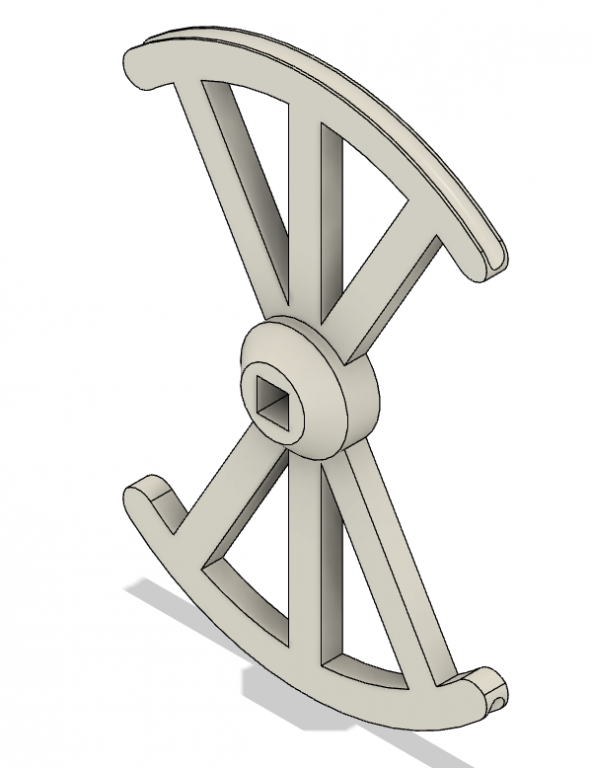

Tohle mohu zkusit vytisknout z ABS...

[kope]

A ABS to pevnostně "dává"?

[TomasC]

To záleží, jaké tam budou síly. Pokud chceš, tak ti to vytisknu a můžeš si jich pár otestovat do zničení.

Ono se to namáhání dá odhadnout. Tady jsem použil tlačnou sílu na konec obvodu a zafixoval střed. Měřítko deformace je přepálené, aby to bylo více vidět.
Jistě by si to nějakou optimalizaci zasloužilo. Třeba u středu udělat tlustší loukotě. Ale maketáři na to koukají jinak.

[kope]

No jaké tam budou síly... Těžko říct. Ta Gotha, na kterou to je, má 3.5m, vážit by měla (podle plánu) nějakých 5 kg, jedna polovina ovládané VOP je 1.4 dm2 a je to bombardér WW1, takže žádný rychlík.
Každopádně, Jirko, počkej zatím s tím kreslením a frézováním, zkusím asi nejprve tu tištěnou variantu.
Tomáši, mohl bys to zkusit vytisknout? A myslím, že když ta tloušťka nebude 1.5, ale 2.5, tak se to ztratí a pevnosti to pomůže.

[jyrry]

Nechci se vtírat, ale tištěnou ovládací páku bych na žádné éro nedal, zvlášť těch rozměrů. Leda ze SLS.
A srovnávat ABS se sklotextitem... noooo... to prostě nejde. Tuhost je úplně jinde.
Sklotextit mám od 0,5mm po 3,0mm, takže si lze pevnostně vybrat.
Čas tisku bude také nesrovnatelný, já tipuju frézování tak minutu na jednu páku.
Čas kreslení taky nebude stejný, Tomáš bude mít o jeden rozměr víc

[kope]

No ještě jsem o tom přemýšlel a asi máš pravdu. Můžeš to tedy vyfrézovat? Pak se přes SZ domluvíme, jak ti pošlu peníze.

[jyrry]

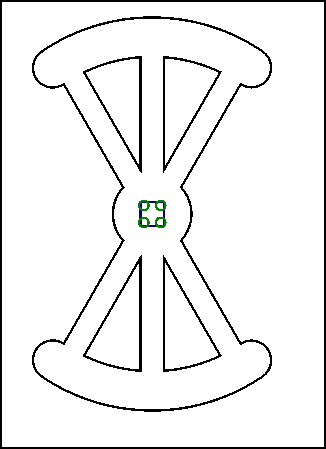

Do rohů bych takhle píchnul nástrojem Ø1.2 - nebudeš muset pilovat ty rohy


[kope]

Jo, to by bylo super.

[jyrry]

Myslel jsem že to ještě dneska vyřežu, ale žena tu má babinec z práce, tak jsem navlékl zástěru a nalévám víno
