Proudová zatižitelnost koncového stupně přijímače

[Jawis]

Ahoj chlapi.
Mám dotaz. Nemáte někdo ponětí, jak moc můžu zatížit signálový výstup přijímače? O co mi jde... Vídám na youtube videa, jak si někdo postaví extra lehký éro a místo serva používá elektromagnet. Použitý přijímač nedokážu identifikovat. Ale v ruce drží třeba vysílač Flysky. Nepočítám, že by používal nějaký spešl přijímač. Podle mě má ten elektromagnet připojený mezi + a signálový výstup. Z přijímače leze PPM signál. Což se na magnetu projeví silou přímo závisou na šířce signálu z přijímače. Tedy v podstatě proporcionální. Otázkou tedy zůstává, jak moc velkým proudem můžu koncový stupeň přijímače zatížit, protože od toho se odvíjí odpor cívky toho elektromagnetu... Máte někdo nějaké povědomí?
Dík. Pavel.

[youtube]https://www.youtube.com/watch?v=NAWjSfK1uUY[/youtube]

[jyrry]

a) z kanálového výstupu přijímače leze PWM signál, ne PPM (to je víc kanálů na jednom drátě)

b) ten PWM vypadá takhle
šířka pulzu je 1-2ms s periodou 20ms, tudíž že by tím šel napájet nějaký elektromagnet je silně nepravděpodobné

c) jsou přijímače, jejichž kanálové výstupy jdou nakonfigurovat jako ON/OFF, ale proud bude v mA, max málo desítek mA a navíc ten výstup nejspíš nebude chráněný před indukční zátěží

d) jsou přijímače, které mají integrovaný DC reglíček na pár A = ty jdou pak na ten elektromagnet použít

[igorb]

To JE specialny prijimac, ktory ma tri 0,5A vystupy - takze cievka smerovky, cievka vyskovky a DC motor.

A k tomu zatazeniu, uz tonacal jyrry - klasicky to byva okolo 20mA na JEDEN vystup, ale to neznamena ze mozes z kazdej nohy tahat tych 20mA, tie cipy maju aj CELKOVE prudove obmedzenie, tak tahat s tym motor, a 2 magnety to asi nedas ... navyse potrebujes aby to slo na dve strany, co bude s logickym vystupom tak trochu problem, aj ked ... slo by to obicyklovat keby to bol prijimac s open source softom, to by si musel pouzit 2 nozicky cipu a urobit z nich H mostik ale tych 20mA vidim ako problem.

[kitemonkee]

https://www.minimumrc.com/products/micro-3-channels-actuator-receiver-for-cassiopeia-transmitter?VariantsId=10431

[mior]

...klasicky to byva okolo 20mA na JEDEN vystup, ale to neznamena ze mozes z kazdej nohy tahat tych 20mA, tie cipy maju aj CELKOVE prudove obmedzenie...

Presne tak!
Drvivá väčšina čipov umožňuje ťahať z jedného pinu max. 20 mA, celkovo (z viacerých pinov) max. 40 mA.

[VTjr]

Existujú predsa spínače ovládané PWM signalom. Myslim, že v podobnej funkcii by sa dal použiť aj nejaký starý, nepogrebný DC regulátor.

[TomasC]

To dal, ale letadlo s hmotností 5 gramů tím poněkud přestane letět.

[VTjr]

Máš recht , já jsem to psal z mobilu přes pomalejší mobilní data a tam jsem jaksi to video nestihl natáhnout, takže jsem netušil o jaký model jde.

[TomasC]

ALE, dal by se využít jen servozesilovač z nějakého micro serva. Když se k cívce zapojí schotky dioda, tak je to docela dobrý spínač (když je 22:00 v noci a nutně potřebuješ sepnout světla modelu).

[sozda]

Na tyhle pidiletadýlka existuje několik specializovaných výrobců, nejčastěji se vyskytují na banggoodu nebo na aliexpresu nebo amazonu většinou jako mikromodely nebo system D 87, či tak nejak já jsem před lety zkoušel system tento:(http://micronradiocontrol.co.uk) jsou to přijímače v systemu DSM 2 a pěkně chodí s 1,7 gram servy z Ebay-e.
Je to hezká zábava, ale haly nemaje létám s většími modely
Co se týká servozesilovače s Shotkyho diodou je to zajimavý počinek, ještě je ale potřeba místo řídícího zpětnovazebního potenciometru cca 5 kOhm zapojit dva odpory 2x 2,7kOhm do série a střed mezi odpory přivést misto běžce potenciometru. Velikostí odporů se dá nastavit bod sepnutí popř. neutrál.
Běžně jsem do servozesilovačů místo motoru zapojoval LEDky v serii se srážecím odporem cca 100 Ohmů. Takže mi v atíčkách svítily diody podle směru jízdy jako by se točil motůrek vlevo, vpravo.
Až budu mít lepší podmínky pro focení tak ty hejblata nafotím a přidám k tématu.

[VTjr]

Dobrý námět jak využít elektroniku ze starých vyběhaných nebo bouraných serv. A těch mám celkem dost.

[jyrry]

Nejsem si jistý, zda servozesilovač otevře své spínací tranzistory naplno po celou dobu; vždycky jsem viděl jen pulzy do motoru závislé na příchodu PWM impulzu (u analogových serv) a pulzy dané vlastní frekvencí spínání (u "digitálních" serv).

[JardaRůžička]

Nejsem si jistý, zda servozesilovač otevře své spínací tranzistory naplno po celou dobu;

Otevře. Když nemá "pohyblivou" zpětnou vazbu od potenciometru ale jen pevnou od děliče a rozdíl mezi řídicím impulzem a "polohou" (dělič) je velký, sepne. Nezkoumal jsem, jestli tam zbývají třeba nějaké záporné jehličky, ale kdysi jsem tím spínal relátka a fungovalo to dokonale.

[sozda]

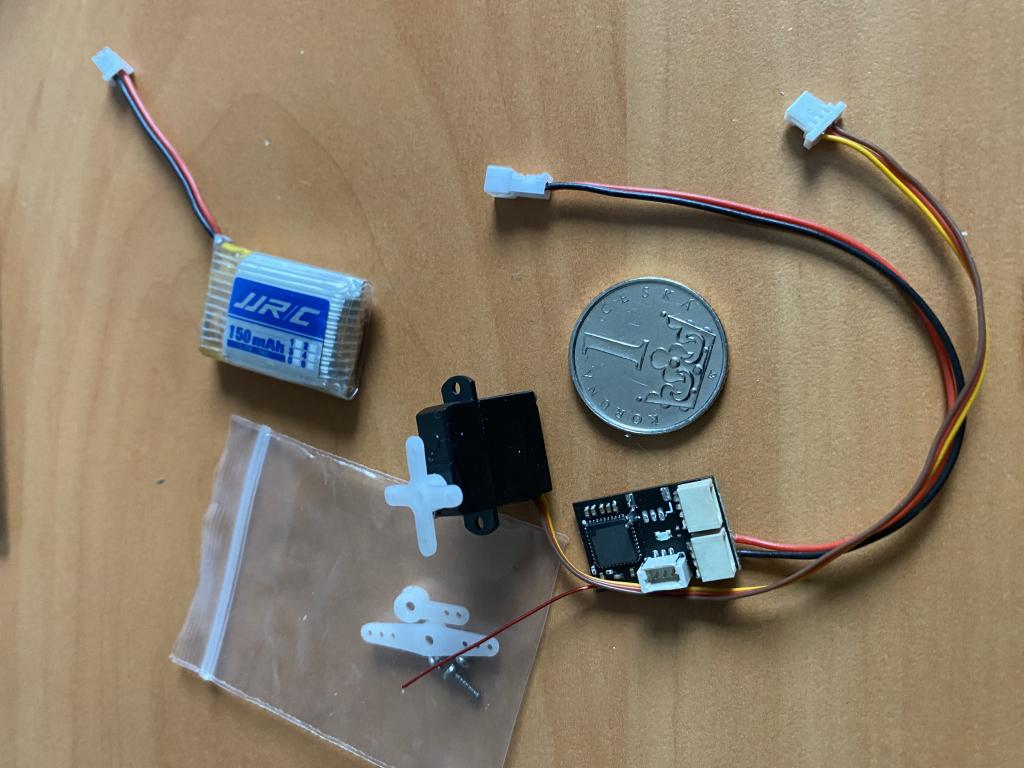

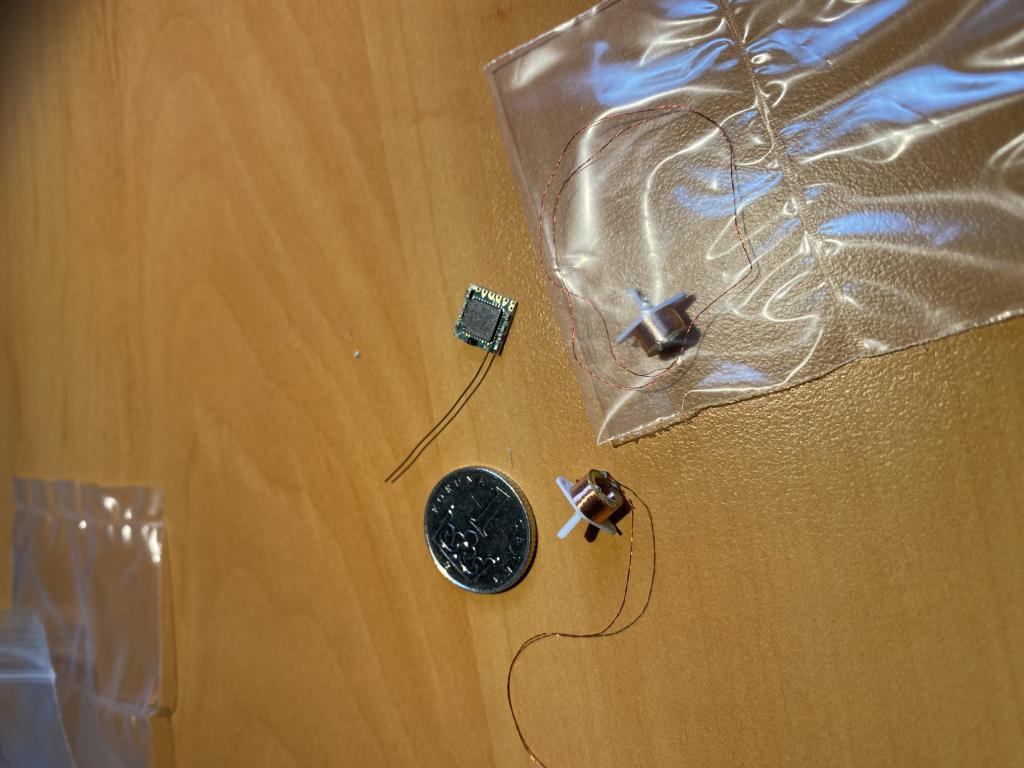

Jak jsem včera sliboval tak dneska dodávám snímky těch mikro přijímačů a vybavovačů. Přijímače pracují oba s modulací DSM2 a potom je ještě přijímač Del Tang V45 a ten umí zprcovávat jak signál pro prop. serva tak i pro magnetické vybavovače o tom jsem psal včera viz odkazy. Serva jsou miniaturní o hmotnosti 1,7 gramu s konektory JST 1. Bohužel z číňanů nikdy nevypadne jestli jsou serva s konektory JST 1,0 nebo JST 1,5 (ty pro změnu používá FRSKY ve svém mikro 5-ti kanálu) to aby se to nepletlo a tak mám několik serv navíc ale já to stejně pájím přímo na přijímač takže je to vlastně jedno.
Případné dotazy pokud budu vědět tak zodpovím
