DevFus a DevWing

[Bojkas]

Ahoj,

myslím, že tyto aplikace si zaslouží vlastní téma a mám potřebu se s vámi o tom podělit. Jsou od výrobce aplikace PROFILI, která je tady známá. Obě jsou neuvěřitelně jednoduché a myslím, že i začátečník bude po chvíli schopen seskládat si letadlo dle požadavků. Vůbec nechápu, že jsem tady na fóru našel jen asi pět témat, ve kterých je to jen okrajově zmíněno!!

DevWing - pomáhá jednoduše sestrojit křídlo, přidat všechny možné i nemožné vzpěry, výřezy a potah podle potřeby v jakékoliv velikosti. Nakonec z toho vypadne DXF žeber, kontrolních šablon náběžné hrany a podpěry pro montáž vzepětí. Obsahuje přes 2000 profilů NACA, atd..

DevFus - stejně jako u DevWing se vše skládá téměř automaticky. Víceméně stačí mít nákres se třemi pohledy letadla a můžeme hned tvořit.

Všechny ty programy mají i verze pro polystyrenové výřezy, 3 osé a 4 osé frézy, export i do gcode.


Jsem opravdu nadšenej a doufám, že budeme diskutovat, sdílet rady, návody, atd. Časem do tohoto vlákna přidám přidám nějaké základní informace, co se ve kterém kroku děla.

http://www.devcad.com/eng/default.asp

[Mc quack]

Tak jsem to zkusil . V životě jsem pracoval s několika CADy ať už 2D nebo 3D ale toto nějak nechápu tady končím už při oříznutí toho importu . Kde je chyba ?

[Bojkas]

Tak menší návod, jak na devfus.

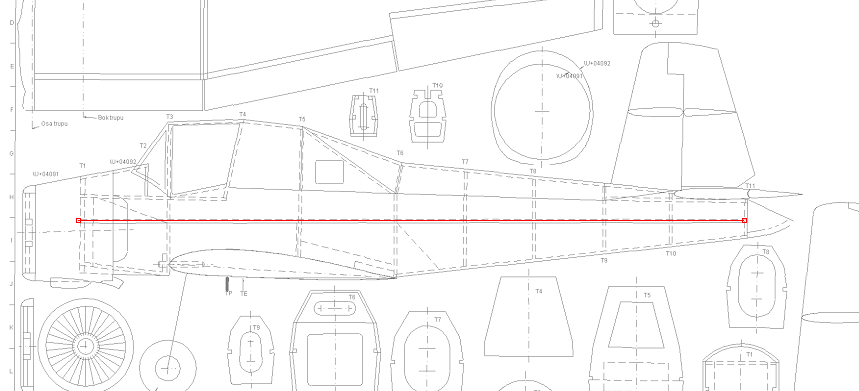

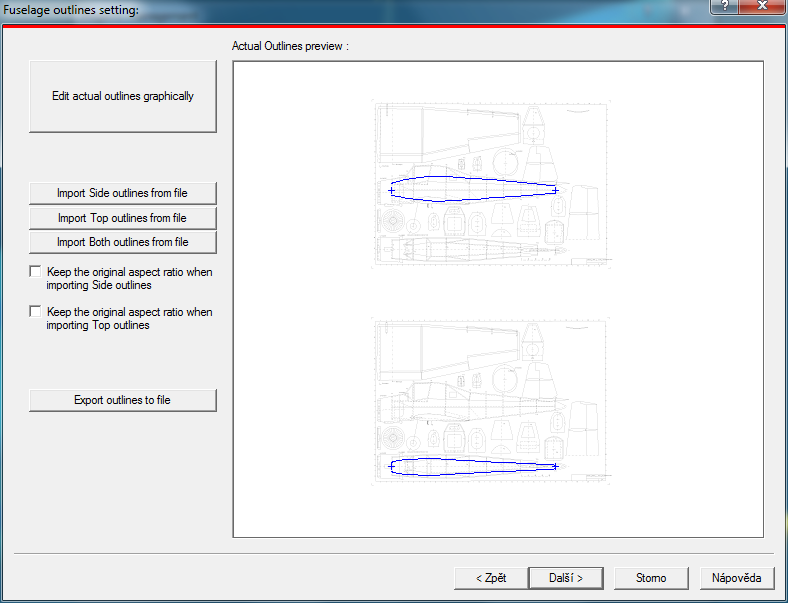

- Vyberete obrázky v prvním kroku a nastavíte jim délku konstrukce z boku

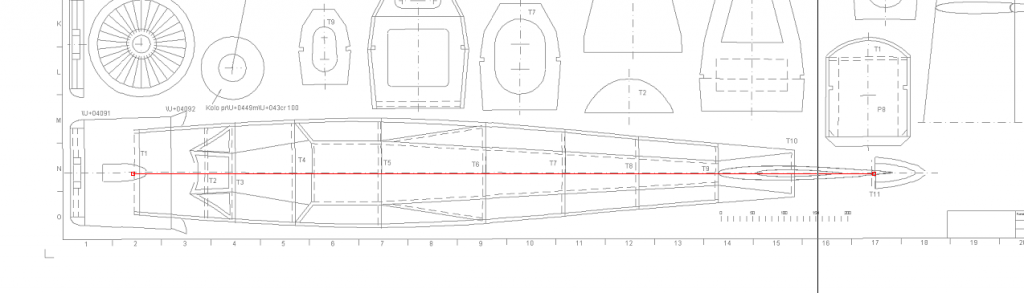

- pak z vrchu

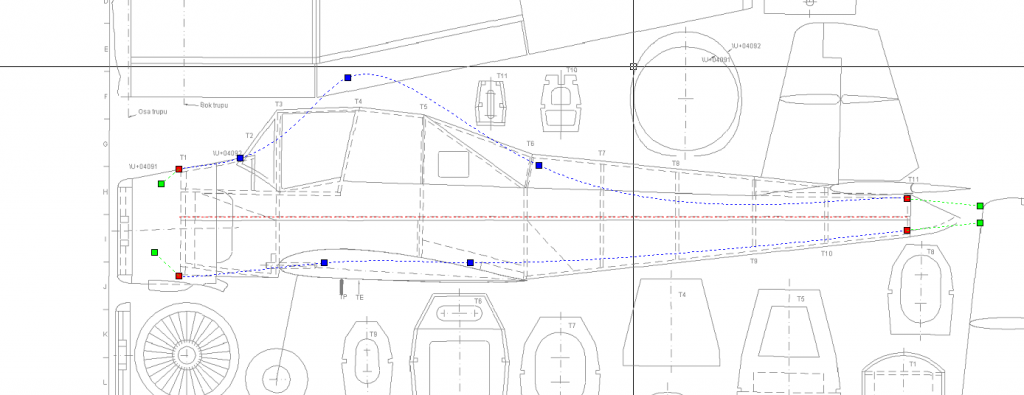

- červené body jsou do ostrých rohů, na ně navazují zelené body, které jim dávají úhel (neumím to popsat)
- modré body určují zaoblení

[Bojkas]

Modrý přidává modrý bod, červený červený a ten poslední jej maže

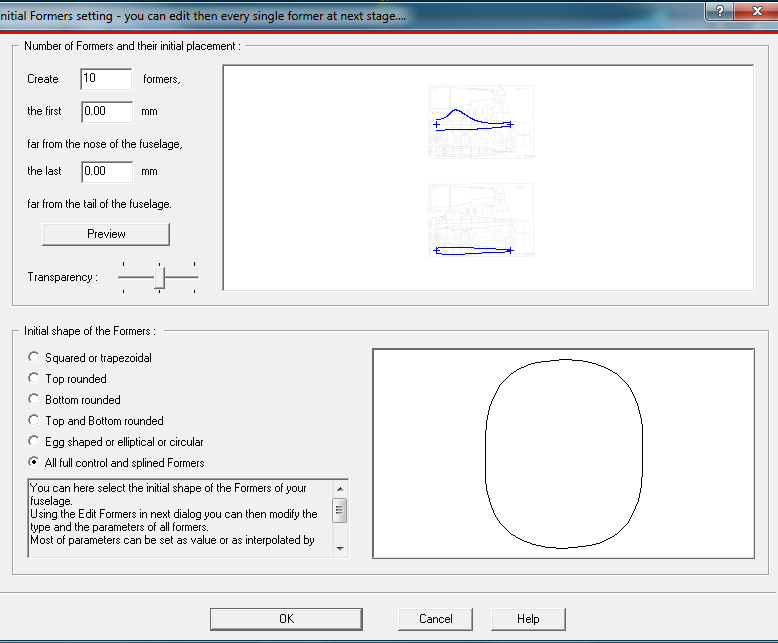

V dalším kroku doporučuji zaškrtnout "All full control and splined Formers". Pak si s žebry můžete hrát jak chcete.

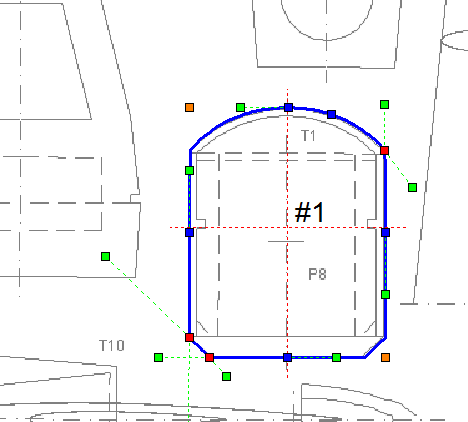

V dalším kroku už si hrajeme se žebry. Vybereme edit formers, dále vybereme žebro, které chceme upravit dvouklikem.

Pro pomoc si můžeme vybrat backgroud image z menu nahoře, vybereme, které žebro je na řadě, nastavíme mu zase velikost červenou linkou a můžeme obtahovat.


Tady po toto místo to zatím chápu, další školení bude až se to naučím.

[Bojkas]

Nemohl by mi někdo vyexportovat do .dat profil Clark Z?

[von boberov]

[Bojkas]

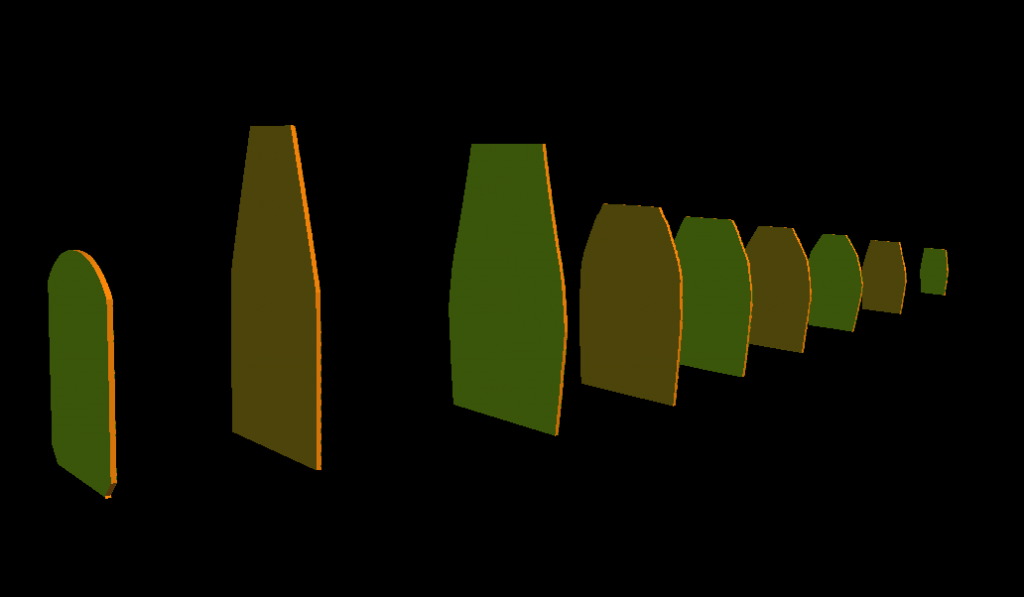

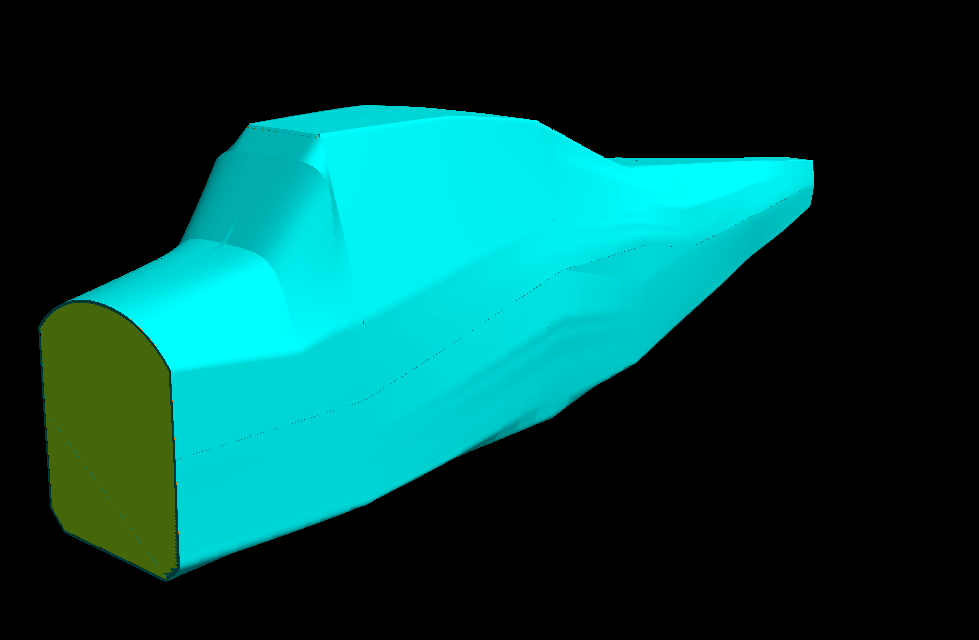

Tak jsem si trochu hrál s trupem v DevFus.

[Telemaster]

Ahoj,

myslím, že tyto aplikace si zaslouží vlastní téma a mám potřebu se s vámi o tom podělit. Jsou od výrobce aplikace PROFILI, která je tady známá. Obě jsou neuvěřitelně jednoduché a myslím, že i začátečník bude po chvíli schopen seskládat si letadlo dle požadavků. Vůbec nechápu, že jsem tady na fóru našel jen asi pět témat, ve kterých je to jen okrajově zmíněno!!

DevWing - pomáhá jednoduše sestrojit křídlo, přidat všechny možné i nemožné vzpěry, výřezy a potah podle potřeby v jakékoliv velikosti. Nakonec z toho vypadne DXF žeber, kontrolních šablon náběžné hrany a podpěry pro montáž vzepětí. Obsahuje přes 2000 profilů NACA, atd..

DevFus - stejně jako u DevWing se vše skládá téměř automaticky. Víceméně stačí mít nákres se třemi pohledy letadla a můžeme hned tvořit.

Všechny ty programy mají i verze pro polystyrenové výřezy, 3 osé a 4 osé frézy, export i do gcode.


Jsem opravdu nadšenej a doufám, že budeme diskutovat, sdílet rady, návody, atd. Časem do tohoto vlákna přidám přidám nějaké základní informace, co se ve kterém kroku děla.

http://www.devcad.com/eng/default.asp

Zeptám se,
jak konkrétně vypadá export žeber v dxf/dvg. Vytahá si program sám žebra na rovnou plochu, nebo se provede export ve 3d , ten se vloží třeba do Sketchupu, a v něm si žebra vyberu, urovnám -roztřídím do plochy (materiálu) jako přípravu na frézování .

[Bojkas]

Ty prepazky hodi primo na papir a pokud chces, vytvori ti i potah Pokud si poridis cam verzi, tak ti to vytvori i drahy na frezovani.

Tady je testovaci export: download/file.php?id=56768

[Telemaster]

Ty prepazky hodi primo na papir a pokud chces, vytvori ti i potah Pokud si poridis cam verzi, tak ti to vytvori i drahy na frezovani.

Tady je testovaci export: download/file.php?id=56768

Stejně to funguje u žeber křídla ? Přepážky trupu co jsi sem dal mi jdou dobře načíst. Ty používáš jakou verzi ?

[Bojkas]

Jasne, funguje to stejne a je schopne to hodit na ten papir i sablonu na kontrolu finalni nabezne hrany kridla, coz si myslim je naprosto dokonale.

[Rosta2]

Ty prepazky hodi primo na papir a pokud chces, vytvori ti i potah Pokud si poridis cam verzi, tak ti to vytvori i drahy na frezovani.

Tady je testovaci export: download/file.php?id=56768

V tom Tvojim frézovácím exportu, jsou chyby víceméně v každé přepážce, některé čáry na obrysech přepážek jsou prohnuté směrem dovnitř, atd. Ale pokud je to úmysl a tak to má být, tak se omlouvám za svoji neoprávněnou kritiku. Rosťa

[Lark]

Ono těch chyb je tam podstatně víc. Takhle jednoduše to zkrátka nejde. viz. tohle vlákno:
http://www.rcmania.cz/viewtopic.php?f=18&t=74880&p=1261343#p1261343

[Bojkas]

Tady je to lehce vyčištěné

[Přípona dxf byla deaktivována a nadále nebude zobrazována.]

[Lark]

To už je podstatně lepší. Akorát tu motorovou přepážku bych nechal plnou a vnitřní bočnice bych do ní vsadil jen na zámky. Případné otvory bych dělal až po ustavení motoru.
